Задний мост
Задний мост подрессоренный, с гипоидной главной передачей. Ведущая шестерня главной передачи вращается в роликовых конических подшипниках. Задний мост прикреплен к задней части основания кузова. Привод задних колес осуществляется шарнирными валами. Ведущая шестерня заднего моста установлена на двух конических роликовых подшипниках. Дифференциал выполнен на двух планетарных шестернях, установленных на одном валу.
| Характеристика | Значение |
| Используемое масло | |
| гипоидное масло SAE 90; 85W90 |
| гипоидное масло SAE 90 |
| Заправочная емкость картера, л | 0,7—1,3* |
| Периодичность замены | после первых 10000 км пробега |
| Периодичность проверки уровня масла | каждые 16000 км пробега |
* В зависимости от модели двигателя.
Привод задних колес
Привод каждого колеса состоит из двух шариковых шарниров равных угловых скоростей, т.к. угловые перемещения карданных шарниров незначительны, их износ минимален.
| Характеристика | Значение |
| Количество смазки, закладываемой в шарнир привода заднего колеса, г | 230 |
Моменты затяжки основных резьбовых соединений*, кгс·м
| Тип соединения | Значение |
| Болты/гайки фланцев | 4,5 |
| Гайка муфты ведущего вала | 4,0 |
| Переднее крепление кронштейна | 10,0 |
| Заднее крепление к кузову | 4,5 |
| Заднее крепление к трансмиссии | 2,4 |
| Зажимная гайка (болт полуоси) | 3,0—3,9 |
| Промежуточная опора | 2,4 |
| Болты крепления кронштейна заднего моста | 11,9 |
| Гайка ведущей шестерни главной передачи | 17,9—18,1 |
| Болты задней крышки | 4,5 |
| Болты М10 | 4,5 |
| Болты М12 | 6,5 |
| Болты центрального подшипника ведущего вала | 2,4 |
* Через каждые 48000 км проверять затяжку болтов фланцев.
| Показатель | Модель двигателя | |||
| М 102 | М 115 | М 110 | М 123 | |
| Тип коробки передач | 716.216 | 716.006 | ||
| Передаточное число главной передачи | 3,69 | 3,58 | 3,69 | 3,58 |
| Показатель | М 102 | М 110 | М 115 | М 123 |
| Тип коробки передач | 717.400 | |||
| Передаточное число главной передачи | 3,92 | 3,69 | 3,58 | 3,46 |
| Показатель | М 102 | М 110 | М 123 | |
| Тип коробки передач | 722.402 | |||
| Передаточное число главной передачи | 3,92 | 3,69 | 3,58 | |
| Показатель | М 110 | М 123 | ||
| Тип коробки передач | 722.112 | |||
| Передаточное число главной передачи | 3,69 | 3,58 | ||

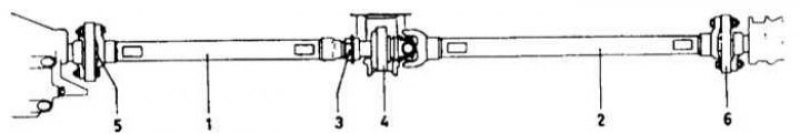

Детали ведущего вала
1 - передняя часть вала; 2 - задняя часть вала; 3 - стяжная гайка; 4 - промежуточный (центральный) подшипник; 5 - центрирующая втулка; 6 - задняя упругая муфта
