Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Проверьте шток переключения передач.

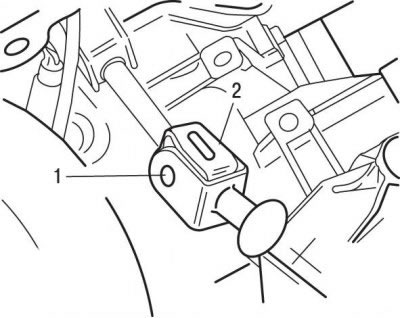

Рис. 8.19. Расположение зажима (2) и штифта (1) крепления шарнирного соединения
3. Снимите зажим и извлеките штифт крепления шарнирного соединения (рис. 8.19).
4. Ослабьте болт крепления фиксатора штока.
Выверните болт рычажного механизма из тяги переключения.

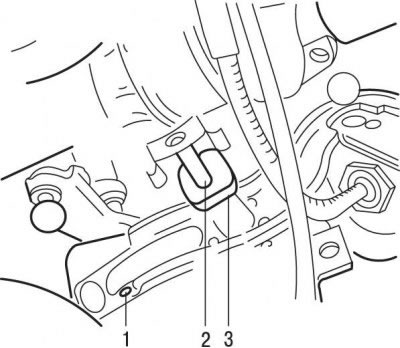

Рис. 8.20. Снятие шарнирного штифта (2) с втулкой (3) с промежуточного рычага (1)
5. Снимите шарнирный штифт с пружинным зажимом (рис. 8.20).
6. Снимите промежуточный рычаг с соединительными болтами.
7. Снимите втулки.
8. Снимите стопорные кольца, крепящие штифты на рычагах.
Установка
1. Установите штифт на рычаг и закрепите его стопорным кольцом.
2. Установите втулки на рычаг, предварительно смазав их силиконовой смазкой 1052863 или эквивалентной.

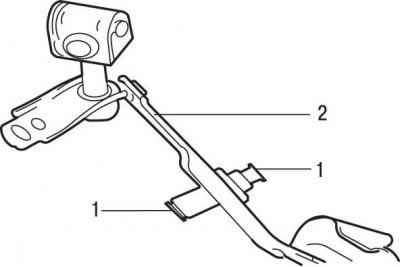

Рис. 8.21. Втулки (1) промежуточного рычага (2)
3. Установите втулку рычага и шарнирный штифт (рис. 8.21). Закрепите штифт стопорным кольцом.
4. Установите соединительные штифты на тягу.
5. Смажьте штифт силиконовой смазкой 1052863 или эквивалентной и установите штифт и зажим на тягу.
6. Проверьте шток переключения передач.
7. Отрегулируйте соединение рычага переключения и затяните болт крепления штока.
8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
