Передний трос
Снятие
Замечание: При установке требуется новый бопт пластины крепления троса к регулятору.
1. Снимите сиденье водителя и центральный пульт, как описано в Главе 11.
2. Действуя у основания рычага стояночного тормоза, извлеките шплинт, затем штифт и отсоедините трос от рычага (см. рис. 15.2).
Рис. 15.2. Рычаг стояночного тормоза и соединение тросов: 1. Рукоятка рычага; 2. Кожух рычага; 3. Узел рычага; 4. Болт крепления рычага; 5. Шплинт; 6. Штифт; 7. Передний трос; 8. Болт крепления переднего троса; 9. Возвратная пружина; 10. Задние тросы; 11. Пластина регулятора / шарнира; 12. Регулировочный болт; 13. Болт крепления заднего троса; 14. Фиксатор кронштейна; 15. Втулка
3. Подденьте втулку, затем пропустите трос через пол.
4. Действуя снизу под автомобилем, отцепите возвратную пружину и снимите ее с шарнирной пластины троса (см. рис. 15.4).

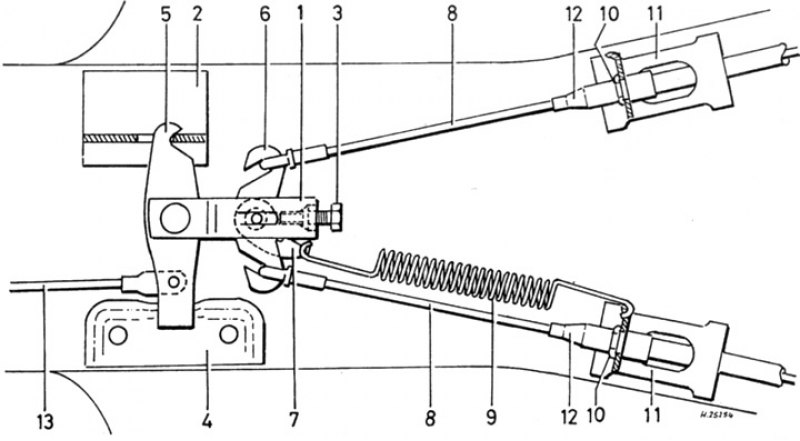

Рис. 15.4. Регулировочный механизм троса стояночного тормоза: 1. Кронштейн регулятора; 2. Кронштейн установки; 3. Регулировочный болт; 4. Направляющий кронштейн; 5. Промежуточный рычаг; 6. Рычаг распределительный; 7. Фиксатор; 8. Задний трос; 9. Возвратная пружина; 10. Фиксатор; 11. Кронштейн; 12. Втулка; 13. Передний трос
(Информация доступна на портале: www.AutoInstruction.ru)
5. Отверните болт крепления задней части переднего троса к шарнирной пластине. Утилизируйте болт, при установке следует использовать новый.
6. Пройдите вдоль троса, запоминая как он прокладывается и освободите его из соответствующих держателей и хомутов и снимите с автомобиля.
Установка
7. Установка проводится в обратном порядке. Закрепите трос на пластине шарнира с помощью нового болта. По окончании, отрегулируйте стояночный тормоз, как описано в параграфе 13.
Задний трос
Снятие
Замечание: При установке потребуется новый болт крепления троса к ступице.
8. Снимите соответствующий комплект колодок стояночного тормоза, как описано в параграфе 14 и отделите расширительный механизм от конца троса.
9. Отверните болт крепления оплетки троса к ступице и вытащите трос сзади щита тормоза (см. рис. 15.9). Утилизируйте болт, поскольку при установке требуется применить новый.

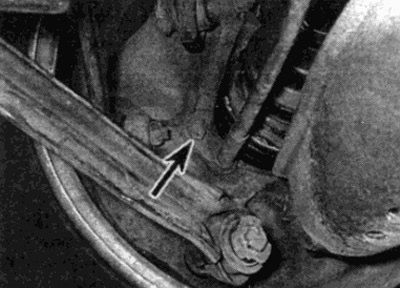

Рис. 15.9. Болт крепления стояночного тормоза (показан стрелкой) к обратной стороне ступицы
10. Отверните крепления и опустите тепловые щитки с днища кузова.
11. Отцепите возвратную пружину и снимите шарнирную пластину троса.
12. Снимите фиксатор, крепящий передний конец троса на кронштейне, затем отцепите трос от платины регулятора и снимите из-под автомобиля (см. рис. 15.12).

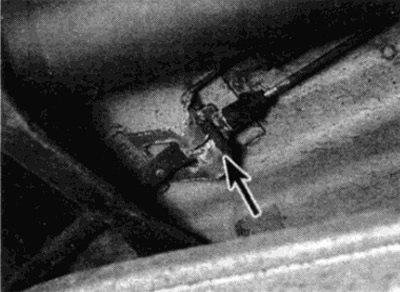

Рис. 15.12. Фиксатор заднего троса стояночного тормоза (показан стрелкой)
Установка
13. Установка проводится в обратном порядке. Закрепите трос к ступице при помощи нового болта. По окончании, отрегулируйте стояночный трос, как описано в параграфе 13.
