Снятие
1. На моделях с механической коробкой передач освободите чехол рычага переключения передач на крышке пульта и передвиньте чехол вверх по рычагу (см. рис. 40.1, а). Держась пальцами за заднюю часть пластмассовой средней части крышки консоли, поднимите крышку, затем передвиньте ее назад и снимите вверх (см. рис. 40.1, б, в). Учтите, что крышка крепится двумя очень тугими задними фиксаторами и двумя лапками спереди (см. рис. 40.1, г).

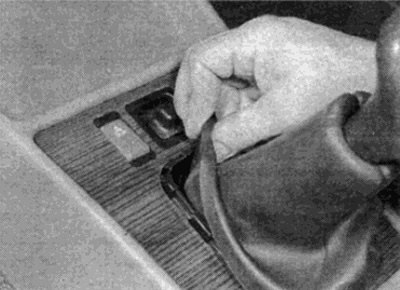

Рис. 40.1. а. Освободите чехол рычага выбора передач...

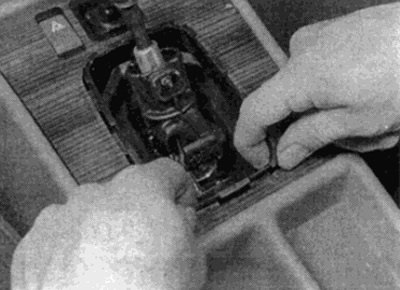

Рис. 40.1, б. ...поднимите крышку пульта сзади...

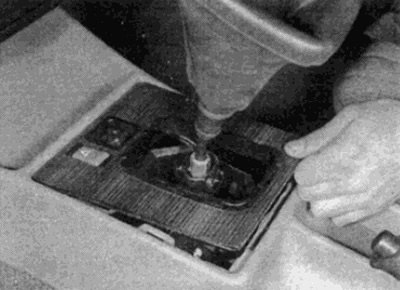

Рис. 40.1, в. ...затем передвиньте ее назад и снимите

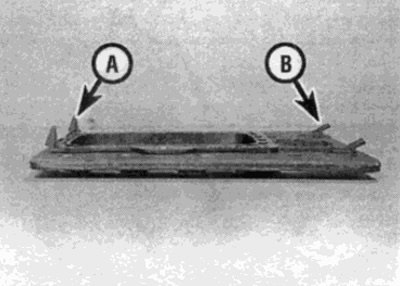

Рис. 40.1. г. Задние фиксаторы (А) и передние лапки (В) крышки пульта
2. На моделях с автоматической коробкой передач поднимите крышку пульта сзади, пользуясь пластмассовым клином, вставленным в щель между пластиной выбора передач и крышкой. Передвиньте крышку назад, чтобы отделить две передних лапки и снимите вверх.
3. Отсоедините штекера проводов от выключателей пульта, после того как обозначите их расположение, и снимите крышку (см. рис. 40.3).

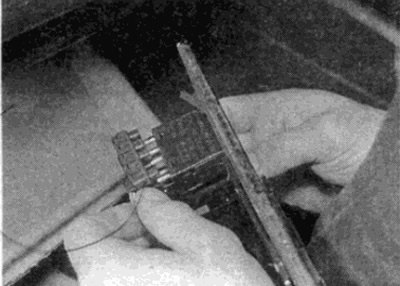

Рис. 40.3. Отсоедините провода на выключателях крышки пульта
4. Обратитесь к Главе 9 и ослабьте регулятор стояночного тормоза под автомобилем, чтобы рычаг управления тормозом можно было установить почти вертикально.
5. Снимите переднюю пепельницу, затем отверните два верхних винта крепления корпуса пепельницы к панели приборов (см. рис. 40.5).

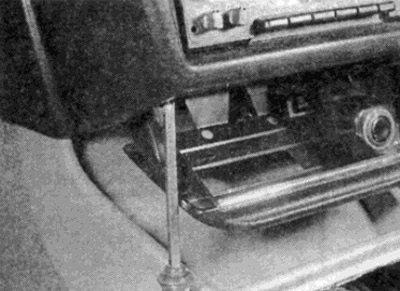

Рис. 40.5. Отверните винты крепления корпуса передней пепельницы
6. Вытащите корпус пепельницы, отсоедините провода и лампу подсветки и снимите корпус (см. рис. 40.6, а, б).

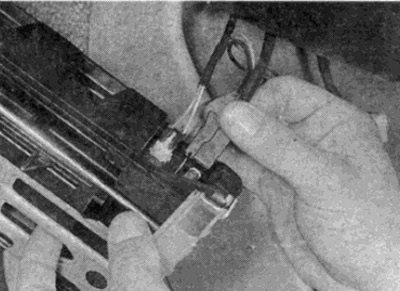

Рис. 40.6, а. Отсоедините провода...

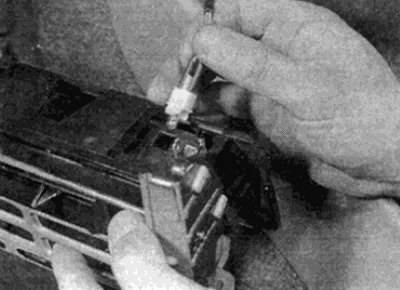

Рис. 40.6, б ...и держатель лампы подсветки на корпусе пепельницы
7. Снимите коврики пола с обеих сторон в нишах под ноги.
8. Отверните винты крепления, крепящие с каждой стороны панель приборов к краям пульта (см. рис. 40.8).

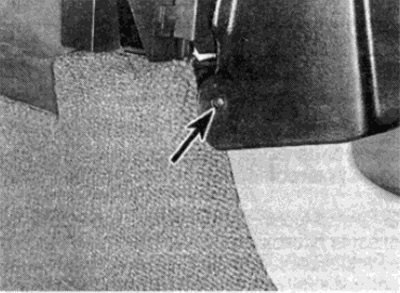

Рис. 40.8. Отверните винт крепления сбоку (показано стрелкой)
9. Ослабьте фиксатор и винт крепления (там где устанавливается) и снимите накладку под ногу со стороны водителя (см. рис. 40.9).

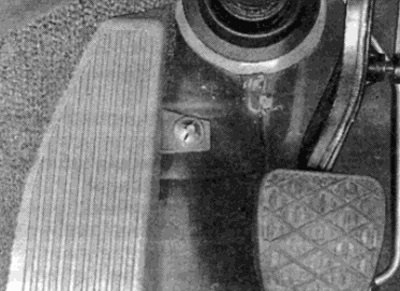

Рис. 40.9. Ослабьте фиксатор накладки под ногу
10. Снимите передние коврики с обеих сторон.
11. Со стороны пассажира отверните нижний винт крепления и снимите облицовку передней панели (см. рис. 40.11, а, б).

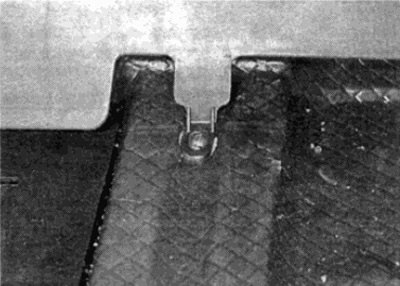

Рис. 40.11, а. Отверните винт крепления облицовки панели...

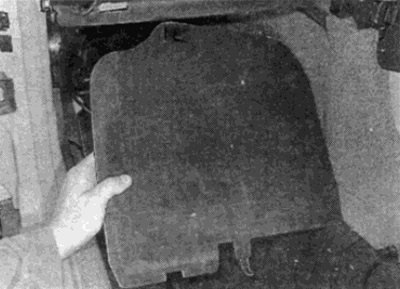

Рис. 40.11, б — и снимите облицовку
12. Отверните центральный винт крепления и снимите коврик по обеим сторонам пульта (см. рис. 40.12). Со стороны водителя коврик дополнительно крепится фиксатором.

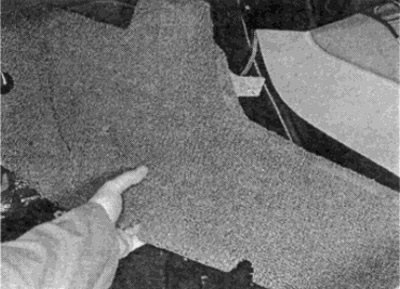

Рис. 40.12. Снимите коврик с обеих сторон пульта
13. Стяните рукоятку на рычаге стояночного тормоза и снимите ее вперед по рычагу (см. рис. 40.13, а, б).

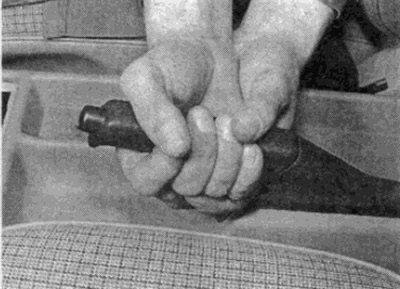

Рис. 40.13. а. Стяните рукоятку рычага...

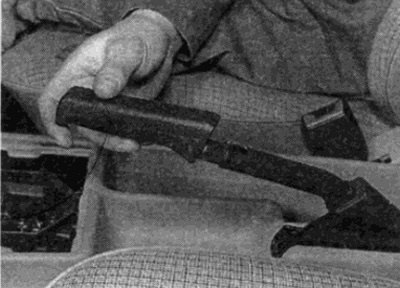

Рис. 40.13, б. ...и снимите ее с рычага
14. Потяните рычаг тормоза вверх и снимите нижнюю обшивку рычага (см. рис. 40.14).

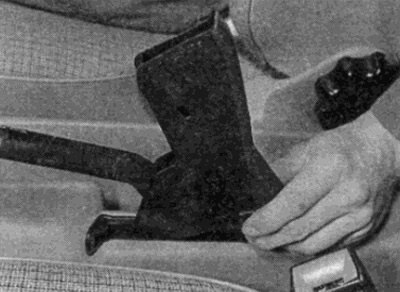

Рис. 40.14. Снимите нижнюю обшивку рычага стояночного тормоза
15. Отверните болт крепления пульта спереди рычага выбора передач или корпуса выбора передач (см. рис. 40.15).

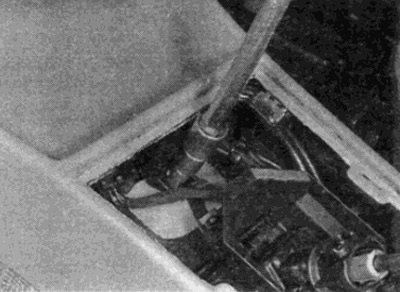

Рис. 40.15. Отверните передний болт крепления
16. Снимите заднюю пепельницу, затем снимите держатель пепельницы, поддев нижний фиксатор снизу (см. рис. 40.16, а, б).

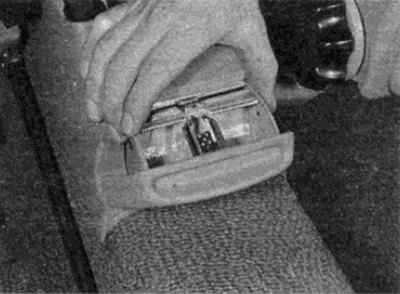

Рис. 40.16. а. Снимите заднюю пепельницу...

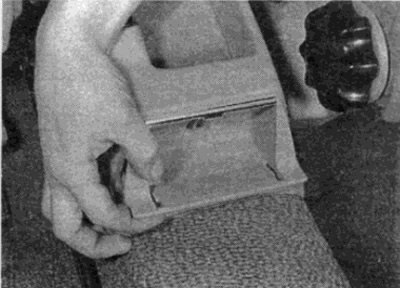

Рис. 40.16, б. ...и корпус
17. Действуя через отверстие под пепельницу, отверните задний болт крепления пульта.
18. Передвиньте оба передних сиденья назад и затяните рычаг стояночного тормоза вверх насколько это возможно.
19. Поднимите пульт назад и отсоедините его от панели приборов спереди (см. рис. 40.19, а, б).

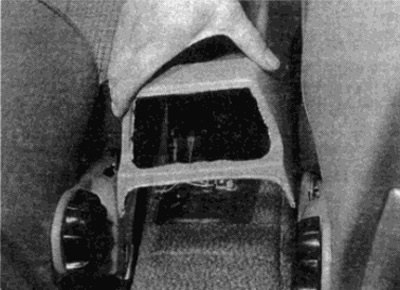

Рис. 40.19, е. Поднимите пульт сзади...

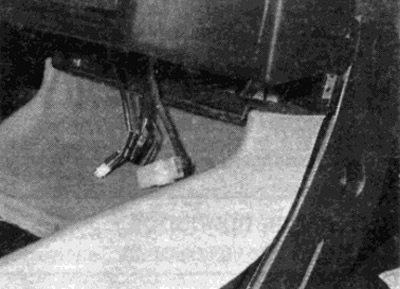

Рис. 40.19. б. ...и отсоедините его спереди
20. Поднимите пульт над рычагом стояночного тормоза и уберите его из салона.
Установка
21. Установка проводится в обратном порядке. По окончании, отрегулируйте стояночный тормоз, как это описано в Главе 9.
