Снятие
1. Снимите щиток приборов, как описано в Главе 12.
2. Снимите ящик для перчаток, как описано в параграфе 41.
3. Снимите обшивку под панелью приборов с обеих сторон. Со стороны водителя обшивка крепится четырьмя винтами и фиксатором, а со стороны пассажира тремя винтами. Подденьте заглушки, чтобы добраться до винтов (см. рис. 42.3).

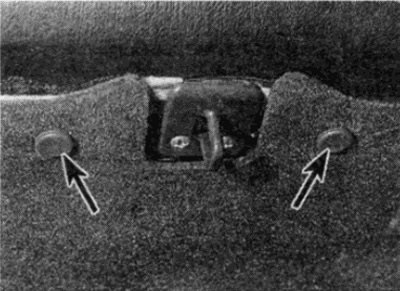

Рис. 42.3. Подденьте заглушки (показаны стрелками) и отверните винты

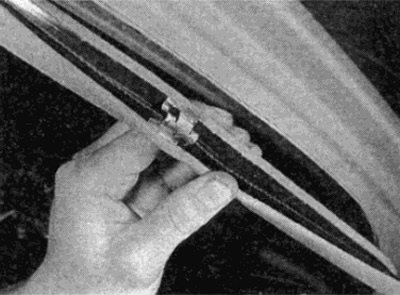

4. Стяните уплотнение двери с обеих сторон передней стойки (см. рис. 42.4).
Рис. 42.4. Снимите уплотнение двери

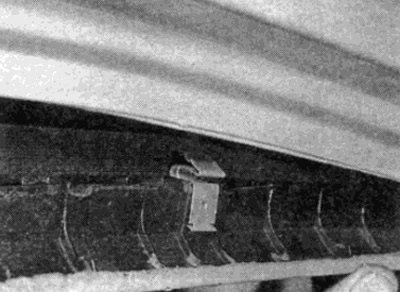

5. Снимите обе панели обшивки передней стойки, пользуясь пластмассовым клином, надавив в области фиксатора (см. рис. 42.5).
Рис 42.5 Снимите обшивки передней панели
6. Отверните винт крепления и снимите решетку динамика сверху с обоих сторон панели приборов.
7. Отверните верхний болт с каждой стороны рядом с динамиками (см. рис. 42.7).

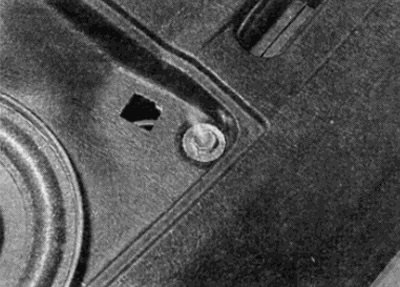

Рис. 42.7. Отверните верхний болт рядом с динамиком

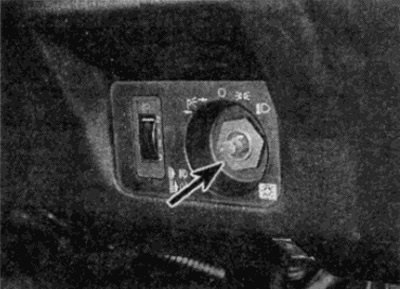

8. Пользуясь пассатижами и защитной тканью стяните ручку с выключателя света, затем отверните гайку крепления выключателя (см. рис. 42.8). Отсоедините провода и снимите переключатель.
Рис. 42.8. Отверните гайку крепления переключателя света (показана стрелкой)
9. Подденьте переключатель регулировки света фар, отсоедините провода и вакуумные шланги и снимите переключатель. Учтите, что трубки шланга сверху сиреневые, а снизу на основании сиренево / желтые.
10. Подденьте верхние выключатели панели приборов или вытолкните их с обратной стороны, обозначьте электрические разъемы и отсоедините штекера. Снимите выключатели.

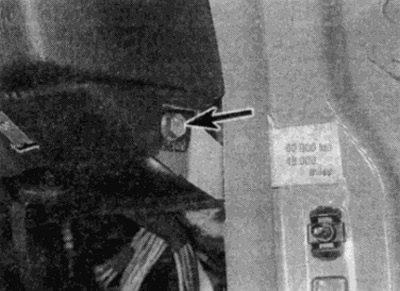

11. Отверните два болта крепления, левый и правый, крепящие панель приборов к элементу усиления кузова (см. рис. 42.11).
Рис. 42.11. Отверните болты крепления панели приборов сбоку (показаны стрелкой)

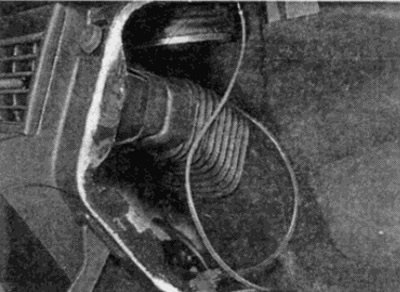

12. Снимите воздушные патрубки с левого и правого воздуховодов воздушного потока обдува (см. рис. 42.12).
Рис. 42.12. Снимите воздушные патрубки с воздуховодов

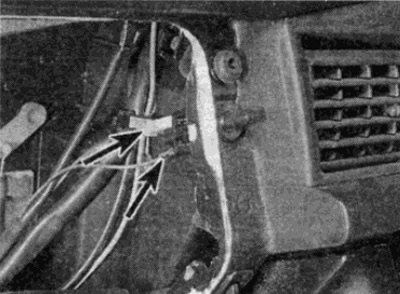

13. Обозначьте расположение, затем отсоедините провода от плафона освещения ящика для перчаток (см. рис. 42.13).
Рис. 42.13. Отсоедините провода плафона освещения ящика для перчаток

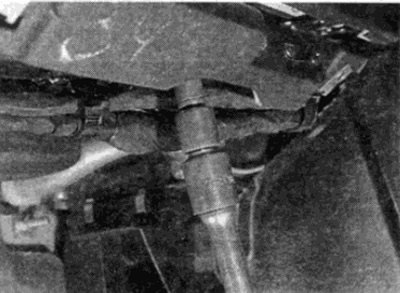

14. Отверните болт крепления нижней части панели приборов к элементу укрепления кузова (см. рис. 42.14).
Рис. 42.14. Отверните нижний болт крепления панели приборов к элементу усиления кузова

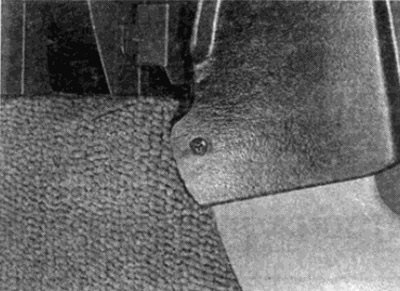

15. Отверните винт крепления панели приборов на обеих сторонах пульта (см. рис. 42.15).
Рис. 42.15. Отверните боковые винты крепления
16. Пользуясь пассатижами и защитной тканью. снимите три кнопки управления отопителем.

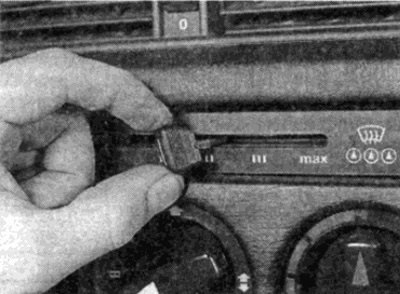

17. Снимите кнопку переключателя вентилятора отопителя (см. рис. 42.17).
Рис. 42.17. Снимите кнопку переключателя вентилятора отопителя

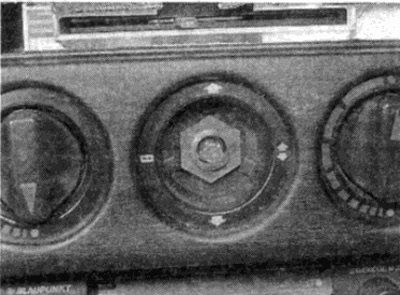

18. Отверните три гайки крепления блока управления отопителем (см. рис. 42.18).
Рис. 42.18. Отверните гайки крепления блоке управления отопителем

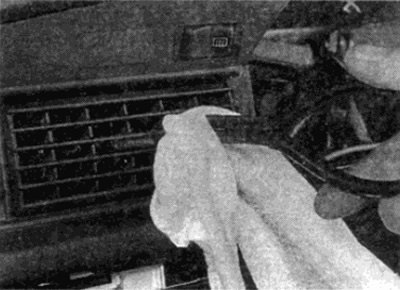

19. Пользуясь пассатижами и защитной тканью вытащите центральные решетки обдува (см. рис. 42.19).
Рис. 42.19. Вытащите центральные решетки обдува
20. Отверните винты с каждой стороны отверстий центральных решеток обдува (см. рис. 42.20).

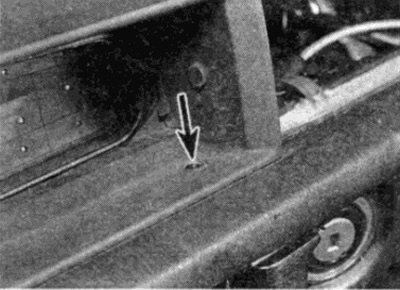

Рис. 42.20. Отверните винты в центре отверстия вентиляции (показан стрелкой)

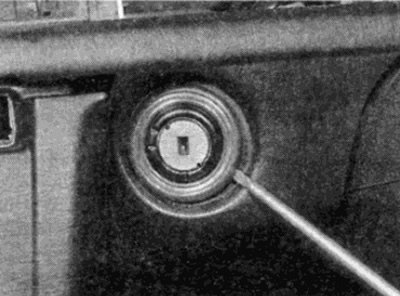

21. Аккуратно подденьте облицовку замка зажигания (см. рис. 42.21).
Рис. 42.21. Подденьте облицовку замка зажигания
22. Закройте рычаг заслонки свежего воздуха и отверните болт, действуя через прорезь рычага (см. рис. 42.22).

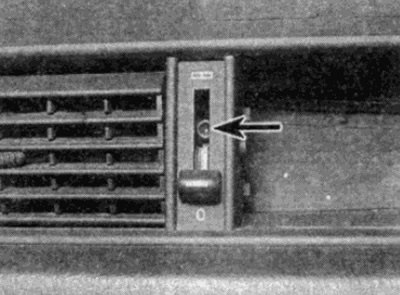

Рис. 42.22. Отверните болт (показан стрелкой) через прорезь для рычага
23. Стяните воздушный шланг с обратной стороны центральных вентиляционных каналов обдува (см. рис. 42.23).

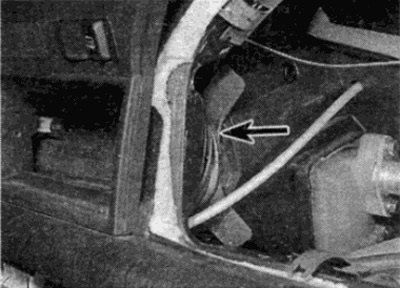

Рис. 42.24. Отверните болт за крышкой ящика для перчаток (показан стрелкой)
24. Отверните болт крепления за крышкой ящика для перчаток (см. рис. 42.24) и внутреннюю гайку на основании с правой стороны.

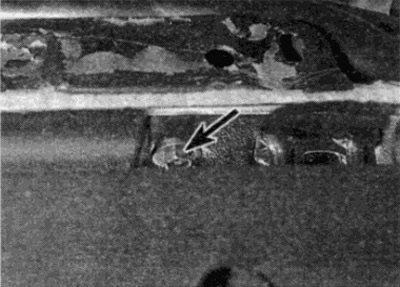

Рис. 42.23. Снимите воздушный шланг (показан стрелкой) центрального канала вентиляции
25. Снимите дефлекторы каналов обдува против запотевания на блоке отопителя и удалите панель приборов из салона.
Установка
26. Установка проводится в обратном порядке.
