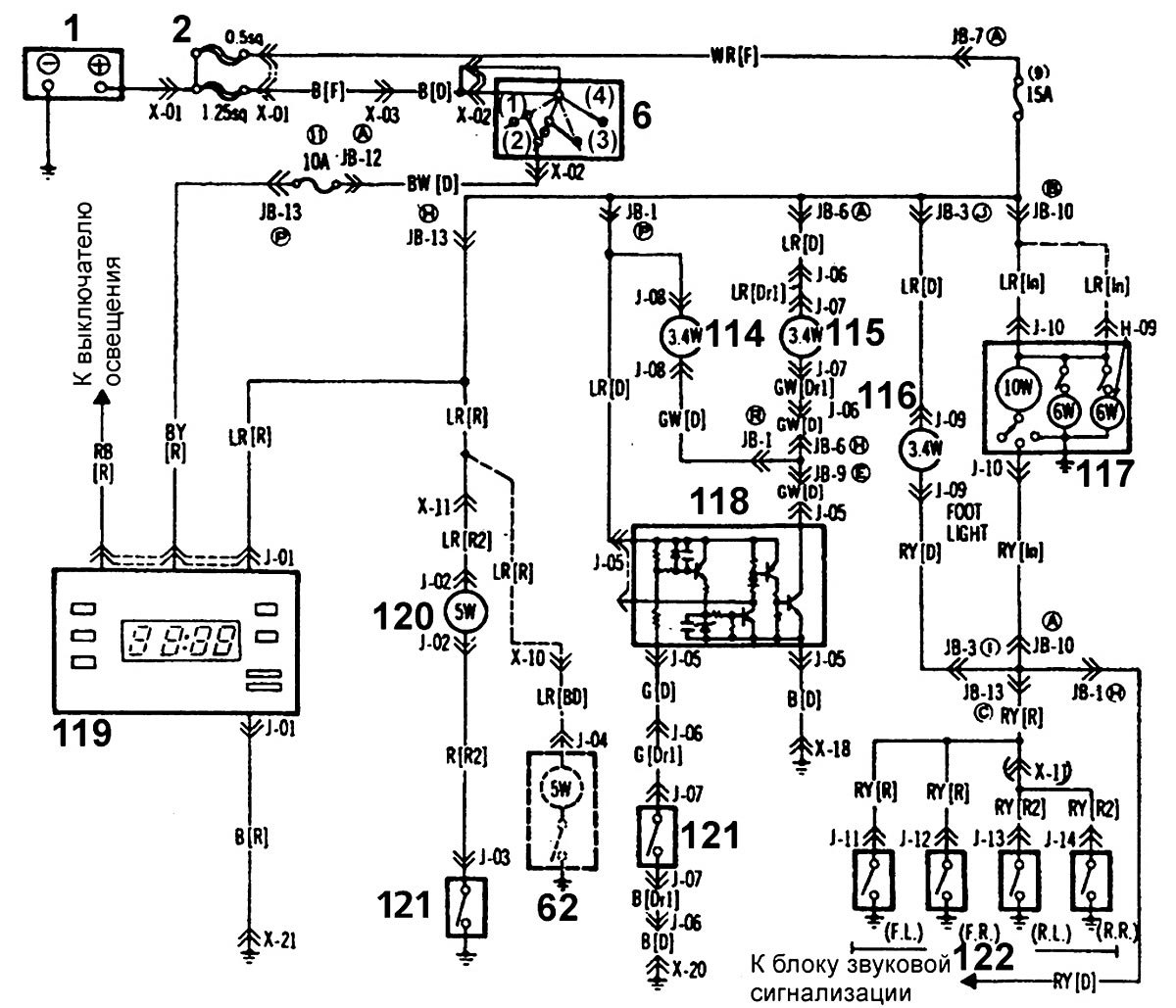

Схема 14. Часы, освещение багажника, подсветка выключателя зажигания и цилиндра замка двери, освещение салона и нижнее освещение моделей выпуска до 1985 года



Схема 14. Часы, освещение багажника, подсветка…
Открыть большую картинку в новой вкладке »


Условные обозначения к электрической схеме находятся здесь →

Статья перепечатана с ресурса www.Autoinstruction.ru
Статья проверена экспертом: Григорий Константинов
