Снимите передние колеса и брызговики.
Выверните болты крепления стабилизатора поперечной устойчивости к рычагам подвески.

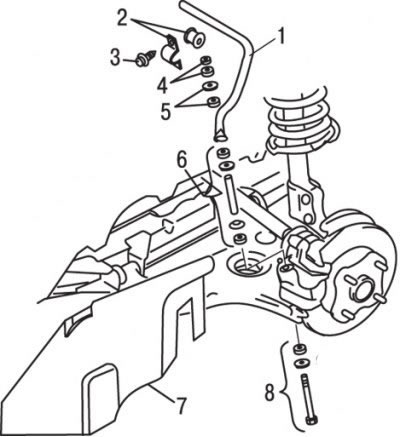

Рис. 11.4. Расположение деталей переднего стабилизатора поперечной устойчивости: 1 – стабилизатор поперечной устойчивости; 2 – опорные кронштейны и втулки; 3 – болт; 4 – гайки; 5 – фиксатор и втулка; 6 – втулки, фиксаторы и прокладки; 7 – брызговик; 8 – болт, фиксатор и втулка

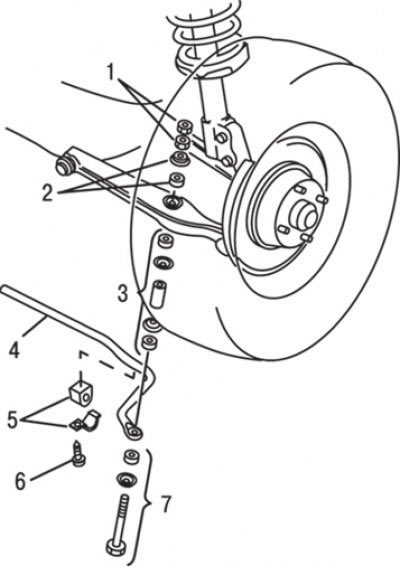

Рис. 11.5. Расположение деталей заднего стабилизатора поперечной устойчивости: 1 – гайки; 2 – втулка и фиксатор; 3 – фиксаторы, втулки и прокладка; 4 – стабилизатор поперечной устойчивости; 5 – опорные кронштейны и втулки; 6 – болт; 7 – фиксатор, втулка и болт
Выверните болты, снимите опорные кронштейны и втулки (рис. 11.4, 11.5).
Проверьте все резиновые втулки на наличие износа и раскалываний, в случае необходимости замените их.
Снимите задний стабилизатор поперечной устойчивости с автомобиля.
На переднем стабилизаторе поперечной устойчивости выверните болты, снимите рулевой механизм и стабилизатор, аккуратно переместив его около рулевого механизма, и извлеките через левую нишу колеса.
Проверьте все резиновые втулки на наличие затвердевания, износа и раскалываний, в случае необходимости замените их.
Правильно расположите стабилизатор поперечной устойчивости. Убедитесь, что стабилизатор установлен таким образом, чтобы метка совмещения втулки находилась с левой стороны автомобиля.

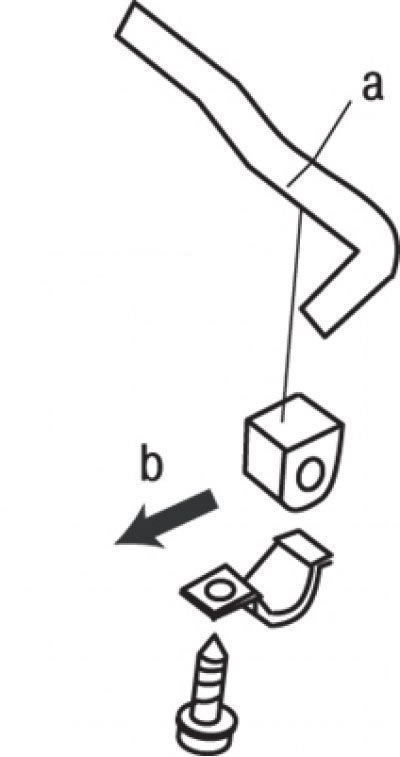

Рис. 11.6. Место установки и положение опорного кронштейна и втулки крепления стабилизатора поперечной устойчивости: а – метка белого цвета; b – к передней части автомобиля
Установите втулку с левой стороны переднего стабилизатора поперечной устойчивости таким образом, чтобы ее торец совместился с меткой и разрезом, направленным к передней части автомобиля (рис. 11.6).
Установите опорные кронштейны и закрепите болтами, затянув их требуемым моментом.
Вверните болты и гайки на торце стабилизатора и надежно затяните их, при этом резьба должна выступать на длину 25,0 мм после затяжки переднего стабилизатора поперечной устойчивости и на длину 15,0 мм после затяжки заднего стабилизатора (рис. 11.7).

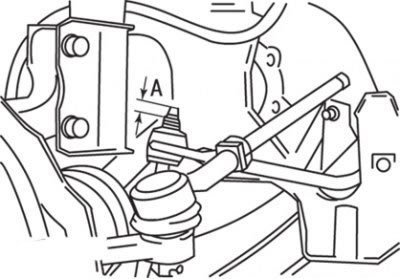

Рис. 11.7. Выступание резьбовой части болта после крепления торца стабилизатора поперечной устойчивости: А=25,0 мм (для переднего стабилизатора поперечной устойчивости)
Если отворачивались болты крепления рулевого механизма, вверните их на место и затяните требуемым моментом.
