Передний край
Сигнал поворота и боковые габаритные огни

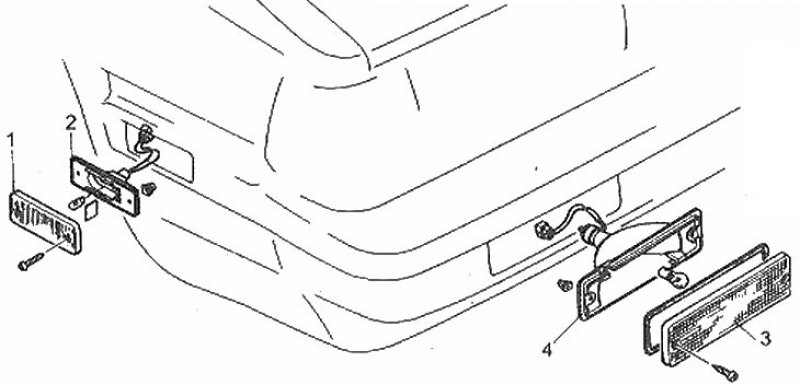

Передний поворот и габаритные огни: 1. Линза переднего бокового габаритного фонаря; 2. Передний боковой габаритный фонарь в сборе; 3. Линза контрольной лампы поворота; 4. Контрольная лампа поворота в сборе
1. Лампочка сигналов поворота и боковых габаритных огней может быть заменена после снятия винтов и линз. Возьмите лампу и поверните ее по стрелке (метка сбоку) или возьмите и поверните ее против часовой стрелки (фото).

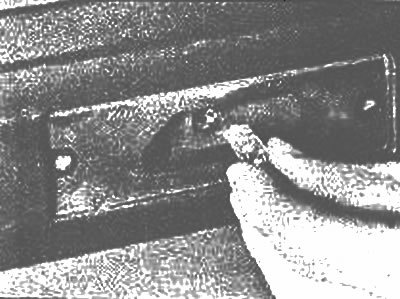

Лампочка бокового габарита вставляется прямо в гнездо |

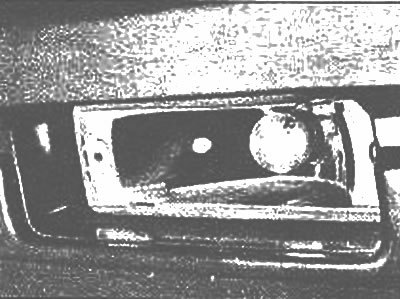

Лампочка сигнала поворота устанавливается или снимается толкнув и повернув ее в гнезде |
2. Установите новую лампу, проверьте правильность ее работы, затем установите линзу.
Фара (с лампой накаливания)
3. Снимите крышку. Отключите разъем электропроводки и снимите резиновый чехол (фото).

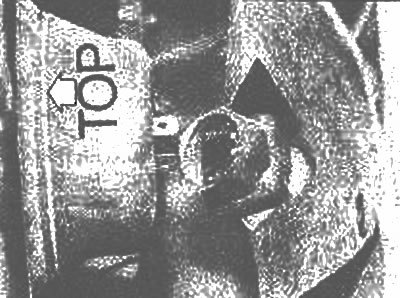

Отсоедините разъем электропроводки лампы накаливания фары. Заметьте маркировку «верх» на чехле
4. Вытащите пружинную скобу и достаньте дампу накаливания (фото).

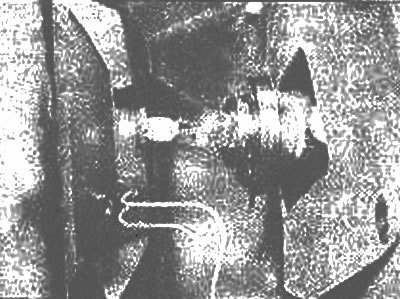

Выпустите пружинную скобу и достаньте лампочку
Внимание: Если пампа накаливания только что была в использовании, то может быть очень горячей.
5. Не касайтесь стекла лампы накаливания пальцами, так как загрязнение от естественных масел может растрескивать стекло лампы. Если Вы случайно коснулись стекла, то очистите его спиртом и тканью.
6. Установите новую лампу, вставив шпонки на основании лампы накаливания в гнездо отражателя и закрепите его пружинной скобой.
7. Установке резиновый чехол,соблюдая маркировку "ВЕРХ", и присоедините электропроводку. Проверьте правильную работу, затем установите крышку.
Интерьер
Подсветка замка зажигания
8. Снимите крышку рулевой колонки для доступа. Достаньте лампу накаливания из гнезда и установите новую. Установите крышку.
Плафон освещения салона
9. Сожмите линзу и снимите ее. Вытащите лампочку, потянув ее прямо вниз. Возьмите и поместите новую лампочку, проверьте правильность ее работы и установите линзу.

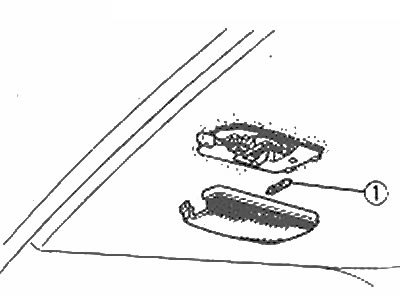

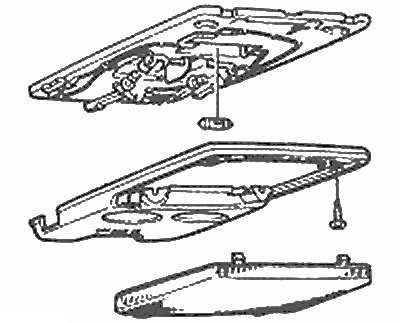

Замена лампы накаливания в плафоне салона |
Замена лампы накаливания в плафоне салона |
Необязательный верхний плафон подсветки
10. Снимите тонкую линзу/кнопку выключения маленькой отверткой. Снимите лампочку, повернув ее и потянув из гнезда. Установите новую лампочку, проверьте правильно ли она работает и установите линзу.
Лампы подсвета приборной панели
11. Лампочки подсветки приборной напели могут быть заменены после снятия приборной панели (Глава 12) (фото).

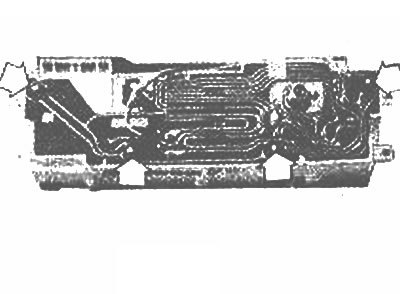

Расположение лампочек подсветки приборной панели
12. Поверните держатель, достаньте его из панели и снимите лампочку из держателя (фото). Некоторые типы лампочек составляют целое с их держателем, и поэтому лампочка и держатель должны быть заменены как целое.

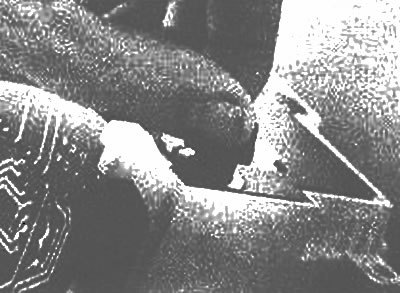

Поверните держатель и снимите его для доступа к лампочке
13. Сборка производится в обратной последовательности.
Освещение радио
14. Лампочка освещения радио расположена в держателе и доступна после снятия радио (Глава 11).
Освещение управления отопителя
15. Снимите приборную панель отопителя, как описано в Главе 15. При этом необходимо отсоединить некоторые провода, тросики, пока панель не будет снята для доступа к лампочке (фото).

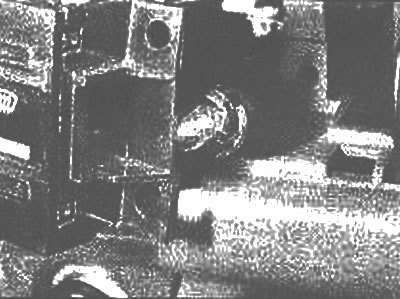

Лампочка освещения управлением отопителя
16. Вытащите старую лампочку и установите новую. Проверьте правильность ее работы, затем установите приборную панель отопителя.
Лампа подсветки бардачка
17. Снимите бардачок,который прикреплен четырьмя винтами, для доступа к лампочке (фото).

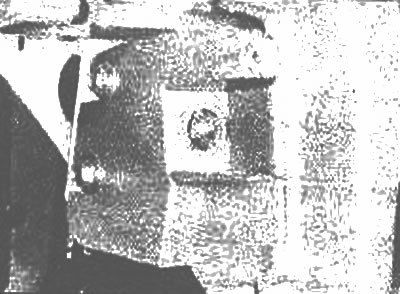

Лампочка подсветки бардачка
18. Вытащите старую лампочку и установите новую. Проверьте правильность ее работы, затем установите бардачок. Подсветка переключателей приборной панели.
19. Снимите отделку приборной панели возле лампочки освещения и достаньте лампочки из держателя (фото).

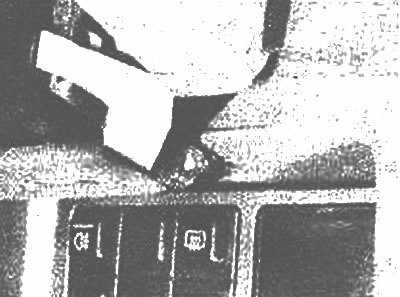

Лампочка освещения переключателей приборной панели
20. Замените лампочку, проверьте ее правильную работу, затем установите держатель и отделку.
Подсветка отсека для ног
21. Снимите отделку под приборной панелью, извлеките лампочку и держатель из отделки (фото).

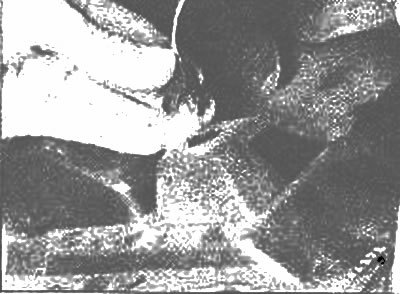

Снятие лампочки подсветки отсека для ног
22. Замените лампочку и проверьте ее работу. Установите держатель в отделку, зачем установите отделку.
Задняя часть кузова
Лампочки задних габаритов и подсветки багажника
23. Вытащите плафоны и достаньте лампочку из гнезда.
24. Установите новую лампочку, проверьте ее правильную работу, затем установите линзу.
Подсветка номерного знака

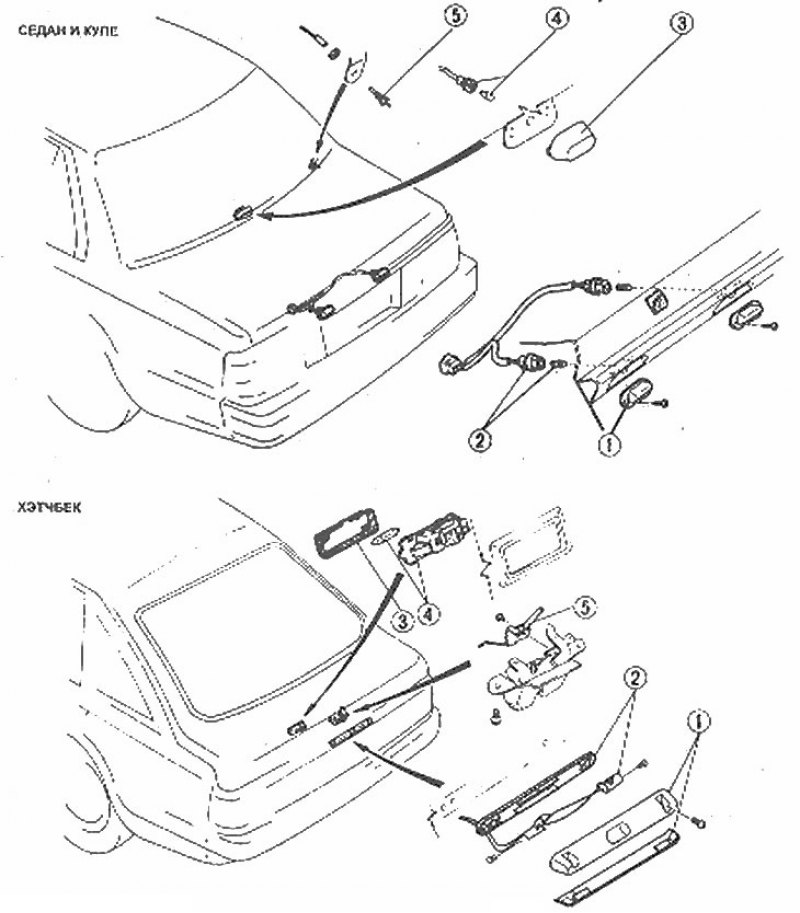

Панель номерного знака и расположение деталей заднего фонаря: 1. Линза панели подсветки номерного знака; 2. Лампочка номерного знака; 3. Линза лампочки подсветки багажника; 4. Лампочка и держатель лампы подсветки багажника; 5. Выключатель
25. Снимите винты кожуха номерного знака и кожух для доступа к лампочке.
Фонари заднего хода

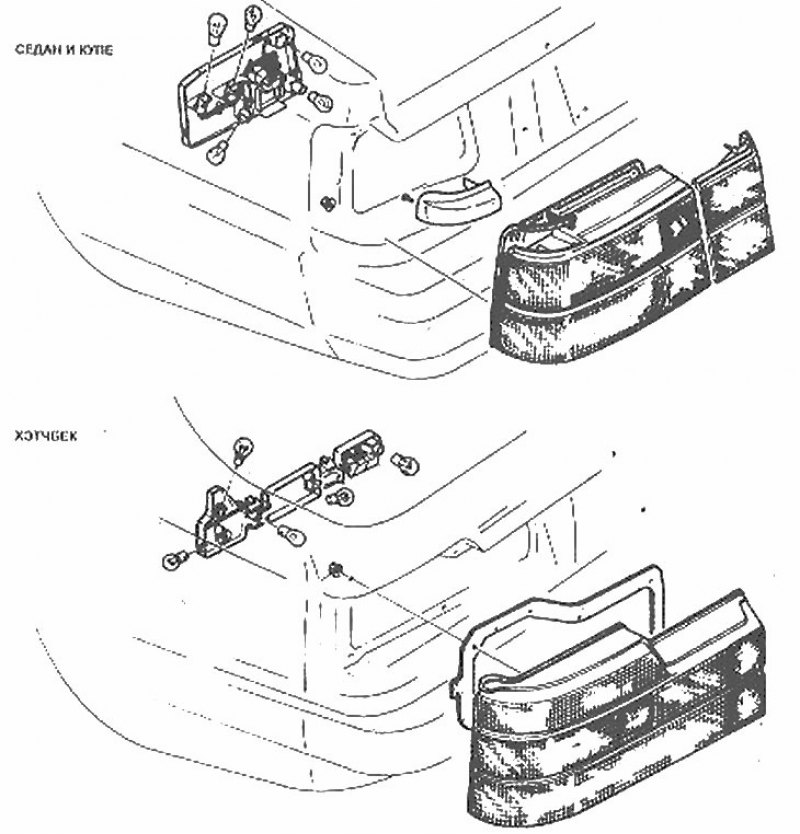

Детали установки заднего фонаря и задних габаритов
26. Снимите панель отделки салона.
27. Сожмите шпонки и снимите кожух, для доступа к фонарям тыла автомобиля, задней двери, задним габаритам и лампочкам заднего хода (фото). При установке, убедитесь что защелка шпонок вошла на место.

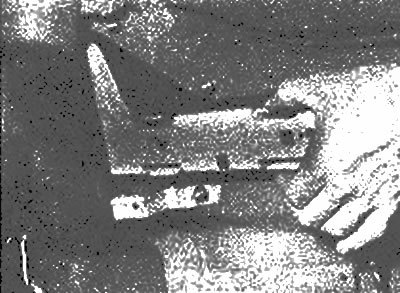

Сожмите шпонки и поднимите кожух |

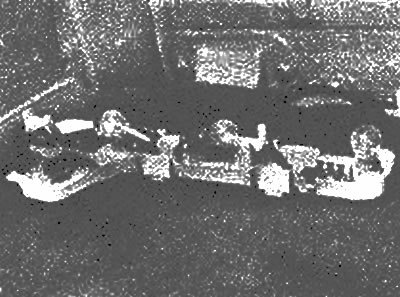

При снятом кожухе, лампочки могут быть легко заменены |
28. Проверьте правильность их работы, затем установите панель отделки салона.
