Схема 16: Очистители/омыватели стекол и фар (Mazda 626 3/4 «GC/GD»)

  • Главная
  • Мазда
  • Капелла
  • GC/GD (1982-1992)
  • Электрооборудование
  • Электрические схемы
  • Схема 16: Очистители/омыватели стек…
0

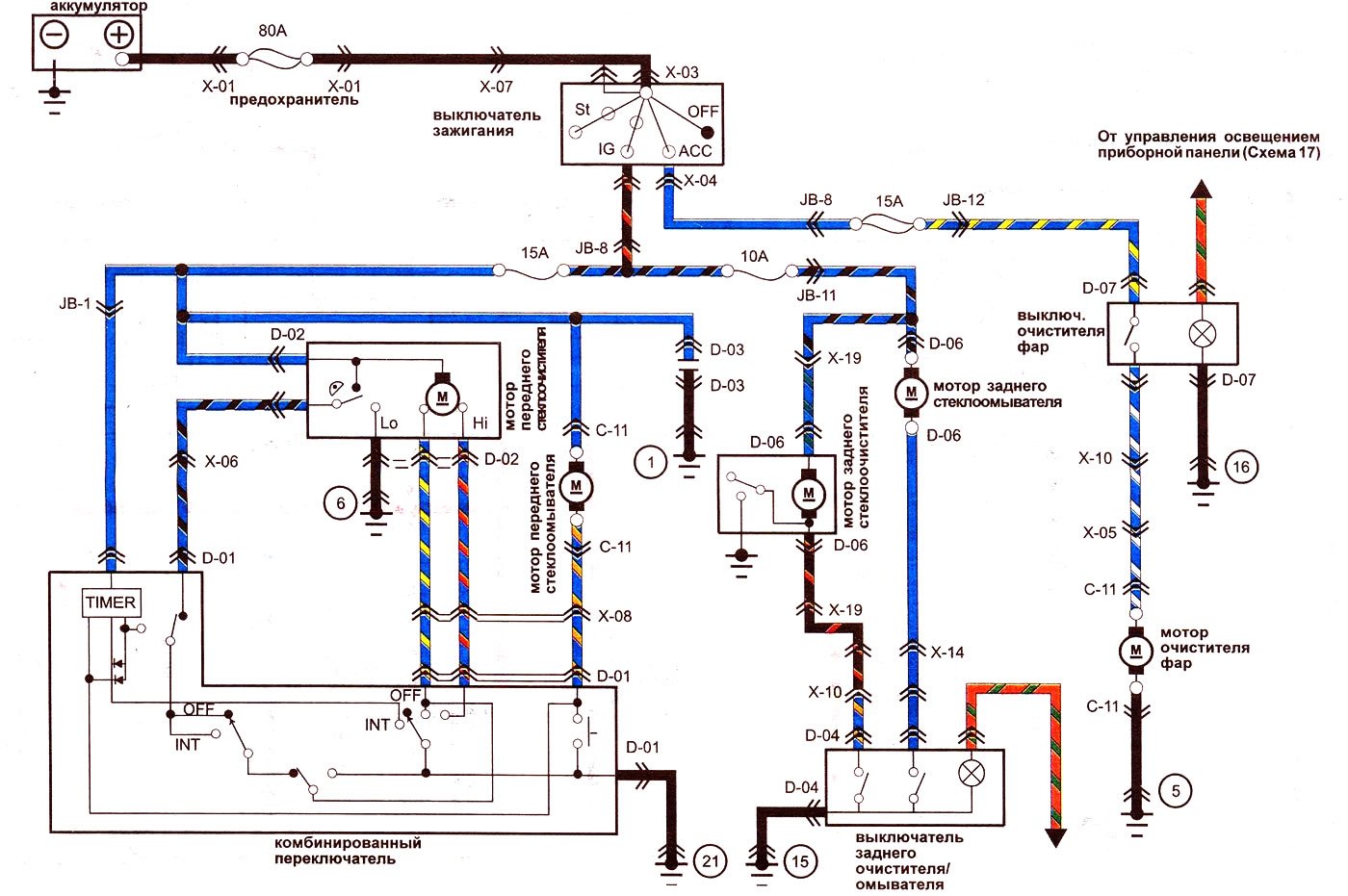

Очистители/омыватели стекол и фар - модели EGI и карбюраторные с 1985 года



Схема 16: Очистители/омыватели стекол и фар
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Вячеслав Веретенников
