Схема 5: Фары, габаритные, стояночные фонари, задний противотуманный фонарь... [
Mazda 626 3/4
«GC/GD»
]
Главная
Мазда
Капелла
1982-1992, бензин
Электрооборудование
Электрические схемы
0

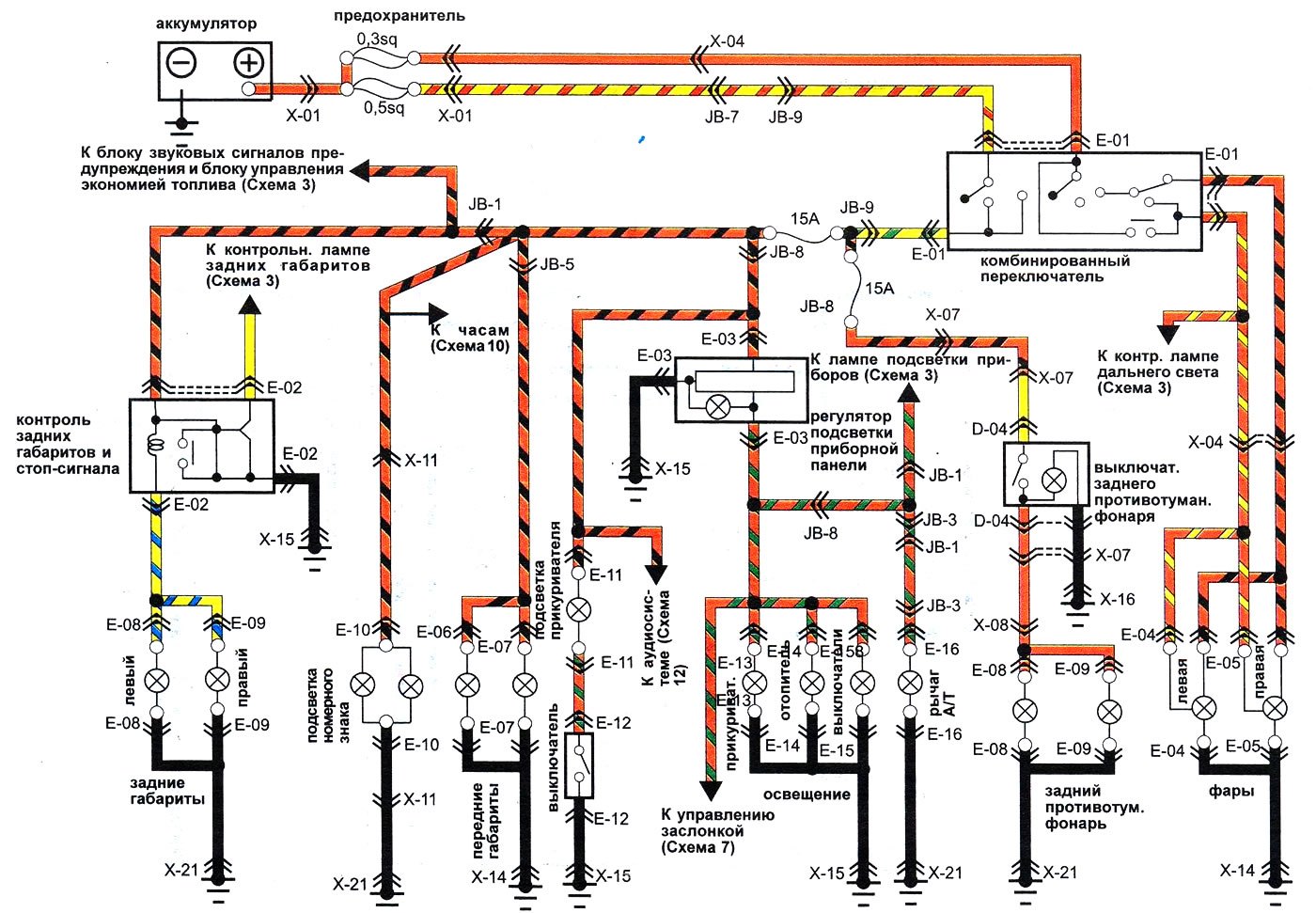

Фары, габаритные, стояночные фонари, задний противотуманный фонарь, подсветка номерного знака - модели без блочного переключателя (до 1985 года)
Открыть большую картинку в новой вкладке »

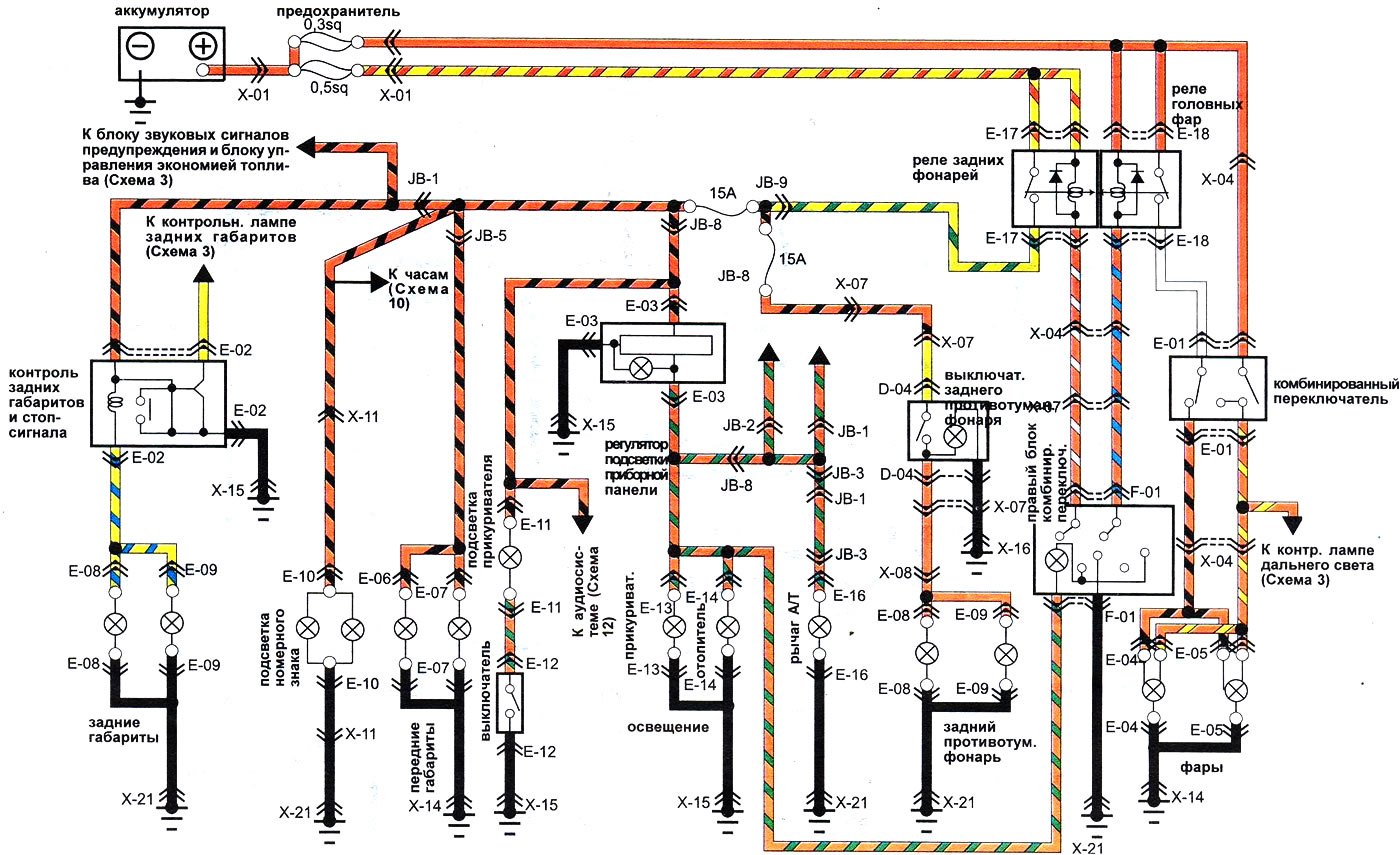

Фары, габаритные, стояночные фонари, задний противотуманный фонарь, подсветка номерного знака - модели с блочным переключателем (до 1985 года)
Открыть большую картинку в новой вкладке »
