Расположение компонентов приборной панели: 1. Верхняя крышка измерительной панели; 2. Крышки измерителя; 3. Измерительные приборы; 4. Рулевое колесо; 5. Крышки рулевой колонки; 6. Нижний воздуховод; 7. Нижняя панель; 8. Рукоятка открывания капота; 9. Нижняя часть приборной панели; 10. Бардачок; 11. Провед отопителя; 12. Боковая стенка; 13. Винты крышки Радио; 14. Фиксаторы; 15. Винты консоли; 16. Винты пепельницы; 17. Крышка радио; 18. Крышка динамика; 19. Передняя крышке отдалю/ стойки; 20. Крепежный болт приборной панели (5); 21. Крышка и болт приборной панели; 22. Гайки приборной панели (2); 23. Внутренние болты приборной пололи (2); 24. Болты рулевой колонки (4); 25. Приборная панель
1. Отсоедините отрицательный провод от аккумулятора.
2. Снимите отделку и крышку приборной панели (фото).

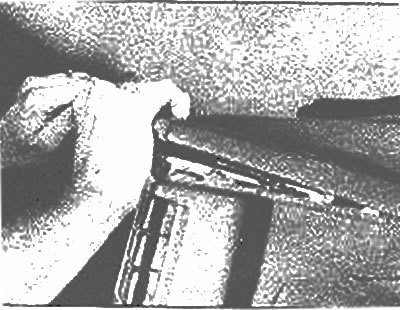

Ухватитесь за верхнюю крышку панели обеими руками и сильно потяните ее вверх, чтобы снять
3. Снимите измерительные приборы (Раздел 12).
4. Снимите рулевое колесо (Раздел 10), верхнюю и нижнюю крышки (фото).
Расположение винтов крышки рулевой колонки (стрелка)
Материал опубликован ранее на AutoInstruction.ru
5. Снимите нижний воздуховод, находящийся под нижней панелью.
6. Снимите рукоятку открывания капота и нижнюю часть приборной панели.
7. Снимите бардачок (фото).
Винты крепления бардачка (стрелки)
8. Отсоедините управляющий провод отопителя.
9. Снимите боковые стенки консоли.
10. Снимите динамик и панель радио (если оборудовано).
11. Снимите две передних панели отделки стойки.
12. Снимите крепежный болт и гайки, снимите приборную панель с автомобиля.
13. Сборка производится в обратной последовательности.
