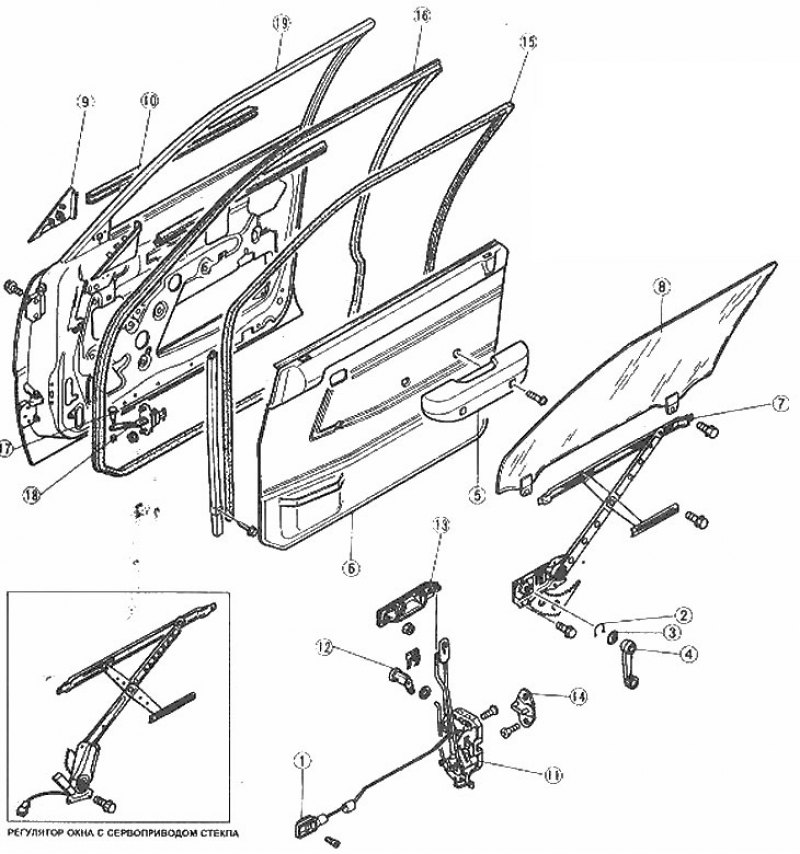

Детали установки секлоподъемника и стекла передней двери: 1. внутренняя крышка ручки двери; 2. Упорное кольцо; 3. Рамка; 4. Ручка регулятора; 5. Подлокотник; 6. панель отделки двери; 7. Регулятор; 8. Стекло; 9. Внешняя панель отделки; 10. Молдинг; 11. Дверной замок; 12. Цилиндр ключа; 13. Внешняя ручка; 14. Ударная пластина; 15. Канал стекла; 16. Прокладка; 17. Фиксирующий штифт; 18. Фиксатор двери; 19. Дверь

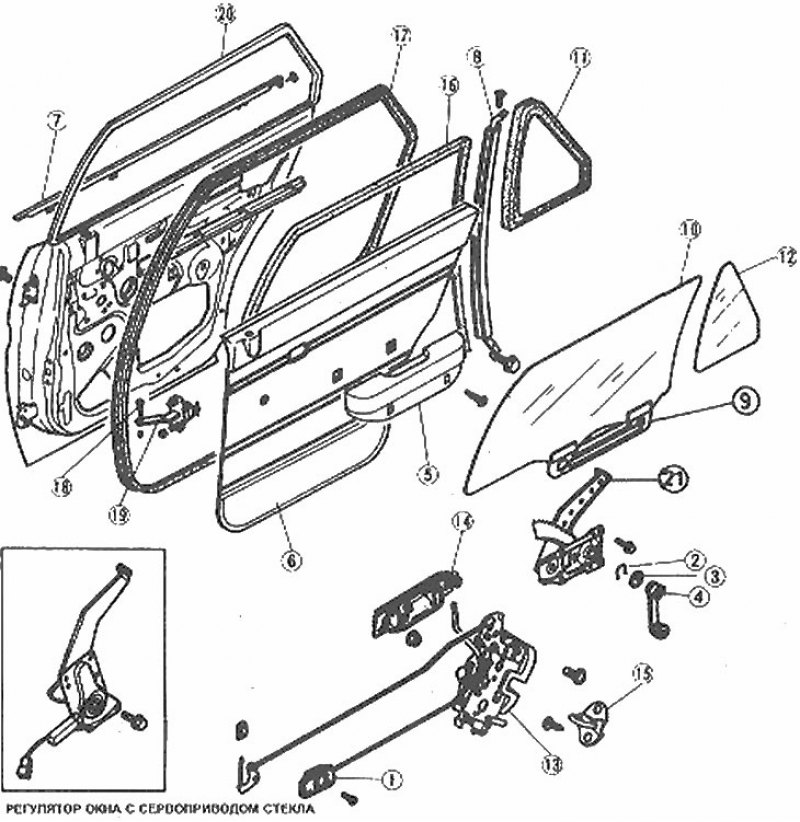

Стекло задней двери и детали регулятора: 1. Внутренняя крышка ручки; 2. Упорное кольцо; 3. Рамка; 4. Регулятор; 5. Подлокотник; 6. Панель отделки; 7. Молдинг; 8. Центральный канал; 9. Поднимающая подвеска; 10. Стекло; 11. Прокладка треугольной форточки; 12. Треугольная форточка салона; 13. Дверной замок; 14. Внешняя ручка; 15. Ударная пластина; 16. Канал стекла; 17. Прокладка; 18. Фиксирующий штифт; 19. Фиксатор двери; 20. Дверь; 21. Регулятор
1. Опустите стекло двери и снимите панель отделки двери, и водозащитную пленку (Глава 16).
2. На моделях окна с сервоприводом стекла, отсоедините отрицательный провод от аккумулятора.
3. На задних дверях, снимите выравнивающий молдинг.
4. На моделях оборудованных окнами с сервоприводом стекла, отключите соединитель мотора.
5. В случае необходимости, переместите регулятор в положение так, чтобы через отверстия были доступны болты установки стекла.
6. На передних дверях, снимите болты и поднимите стекло вверх и снимите его из дверного окна.

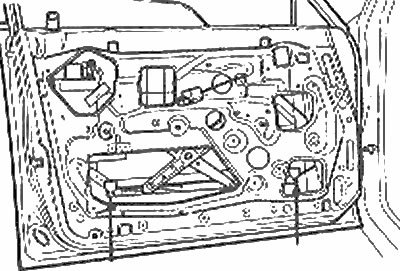

Болты установки стекла передней двери (стрелки)
7. На задних дверях, удалите винт и болт, и вытащите наружу центральный канал. Поместите вниз заднюю часть двери стекла, снимите поднимающуюся подвеску из ролика, затем поднимите стекло вверх и достаньте его из двери. Снимите стекло форточки задней двери.

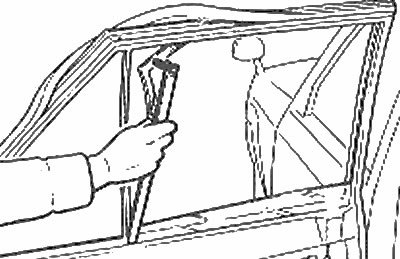

Снятие центрального канала треугольной форточки салона задней двери |

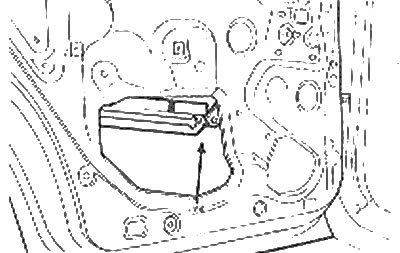

Поднимающая подвеска и ролик стекла задней двери |
8. На обеих передней и задней дверях, снимите установочный болт и снимите регулятор через сервисный проем в двери.

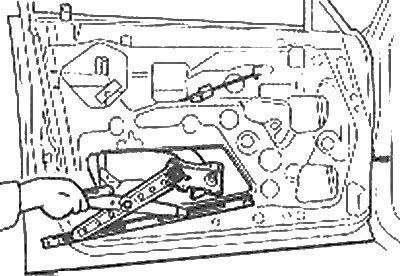

Снятие механизма регулирования стекла окна передней двери
9. На окнах с сервоприводом стекла, открутите двигатель и снимите его с регулятора.

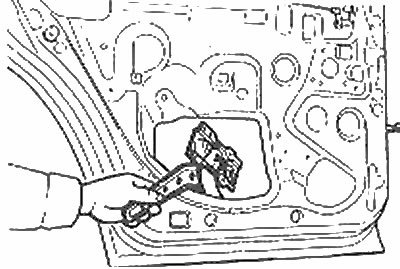

Снятие механизма регулирования стекла окна задней двери
Внимание: Будьте очень внимательны при снятии двигателя, поскольку будет выпущена пружина, позволяющая защелкиваться обратно в положение механизму регулятора.
10. Сборка производится в обратной последовательности, обращая внимание на следующие пункты.
11. Примените мыльную воду к каналу треугольной форточки салона, чтобы облегчить установку.

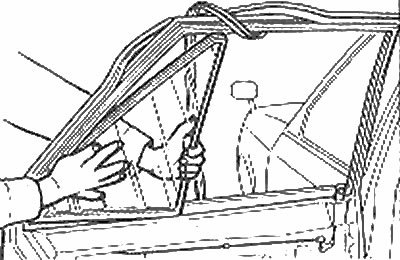

Установите треугольную форточку салона задней двери в канал, используя мыльную воду
Текст предоставил этот ресурс autoinstruction.ru
12. На моделях с сервоприводом оконного стекла, отсоедините отрицательный провод аккумулятора и запустите регулятор в нижнее положение, перед установкой двигателя.
13. После установки, поднимите и опустите стекло вверх и вниз несколько раз, чтобы убедиться что оно ходит легко и гладко. По мере необходимости отрегулируйте положение регулятора крепежными болтами.
