Снимите клиновой ремень сервонасоса (если есть).

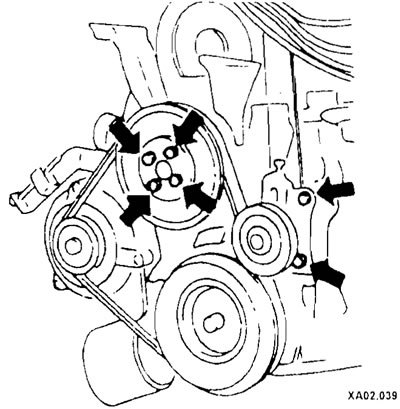

Повернув рулевое колесо в направлении против часовой стрелки, ослабьте крепление ременного шкива водяного насоса, прижав при этом слегка ремень рукой.

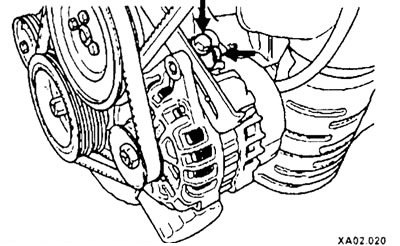

Отвернув и ослабив болты крепления (стрелки), снимите ремень привода генератора.
Снимите клиновой ремень компрессора кондиционера и кронштейн ременного шкива компрессора кондиционера (если есть).

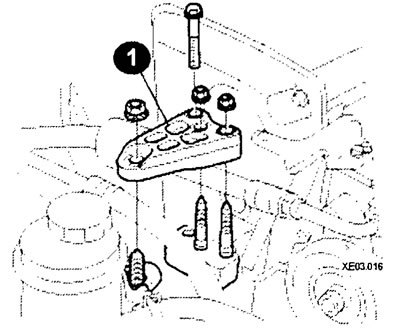

Снимите опору (1), находящуюся слева.

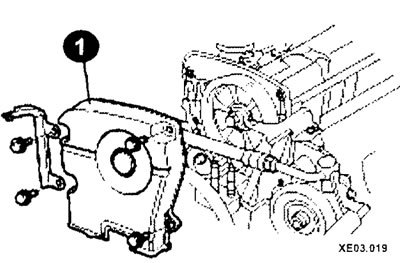

Снимите верхний кожух (1) зубчатого ремня.
Удалите наконечники со всех свечей и выверните свечи свечным ключом.

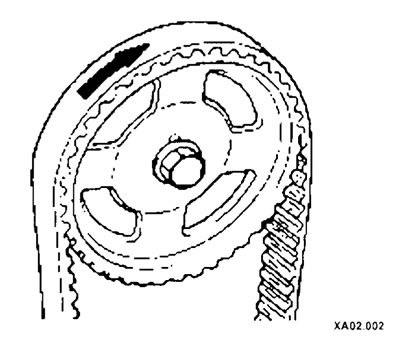

Прокрутите коленчатый вал по часовой стрелке, проверяя состояние зубчатого ремня.
При этом коробка передач должна находиться в нейтральном положении, и стояночный тормоз натянут. Коленчатый вал вращайте с помощью головки за центральный болт по часовой стрелке.
Прокрутите двигатель до тех пор, пока поршень первого цилиндра не достигнет верхней мертвой точки (ВМТ).

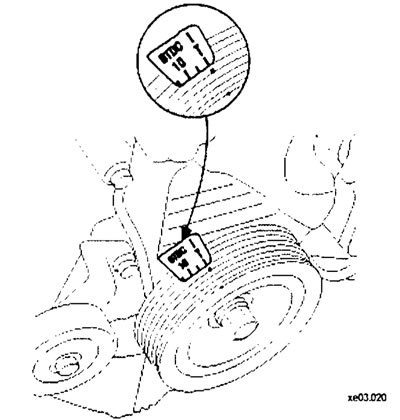

В этом положении должны совпасть метки шкива клиноременной передачи.

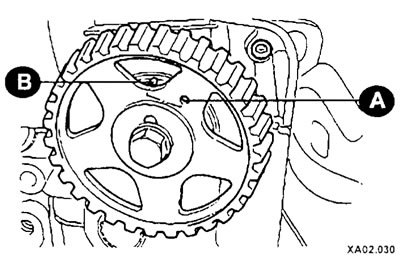

А также отверстие в зубчатом колесе распределительного вала должно находиться напротив указателя-метки, находящегося на головке блока цилиндров.
A - отверстие,
B - указатель.

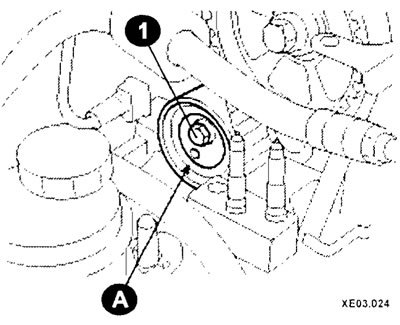

Чтобы натяжной ролик (А) мог перемещаться, отпустите болт (1).
Прокрутите коленчатый вал по часовой стрелке так, чтобы зубчатое колесо распределительного вала повернулось на 2 зуба.
Используя приспособление, прокрутите натяжной ролик, обеспечив тем самым, натяжение ремня и затяните болт крепления.

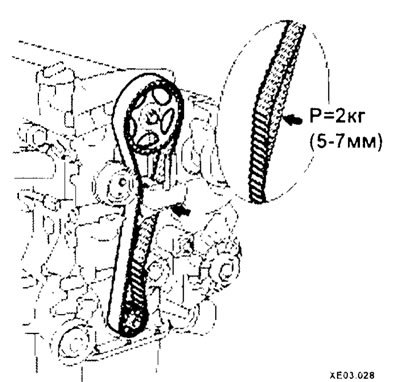

Еще раз проверьте натяжение ремня. Для этого нажмите на ремень пальцем примерно на уровне середины натяжителя ремня. Ремень должен прогнуться примерно на 5-7 мм.
Вставьте свечи зажигания, наденьте наконечники свечей.
Установите верхний кожух зубчатого ремня.
Установите кронштейн шкива ремня компрессора кондиционера и поставьте шкив ремня водяного насоса.
Установите клиновые ремни.

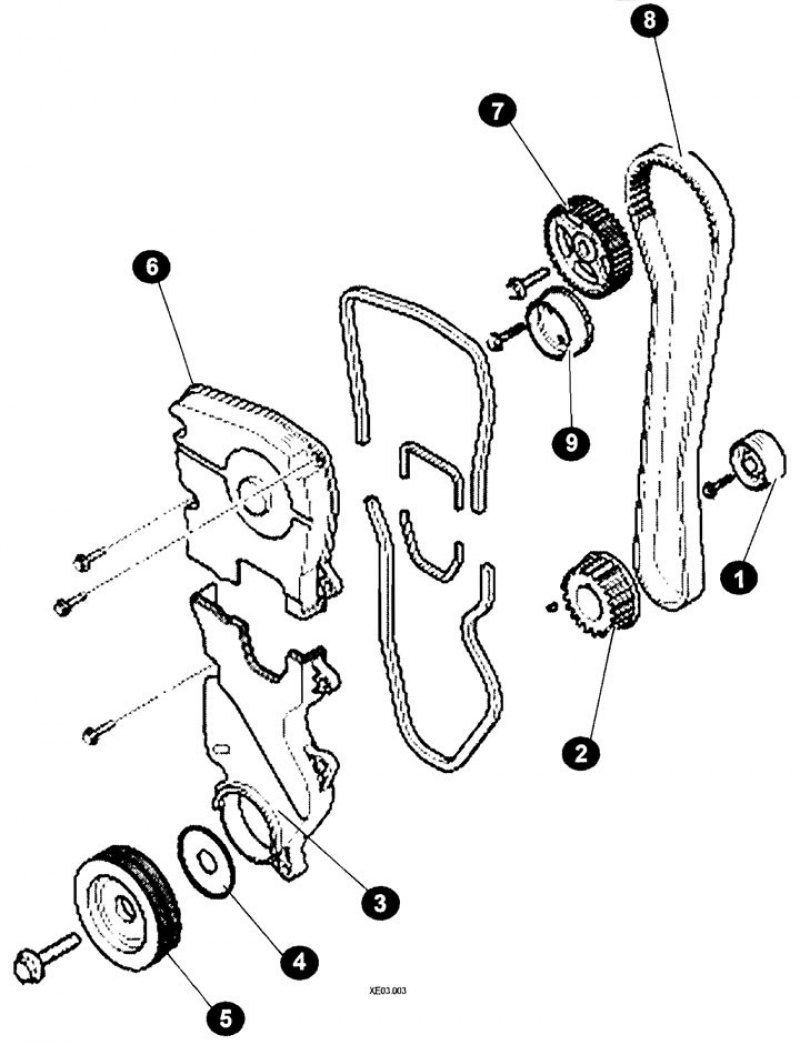

Установочные элементы зубчатого ремня 2,0 литрового двигателя: 1 - обводной ролик; 2 - зубчатое колесо коленчатого вала; 3 - нижняя крышка зубчатого ремня; 4 - фланец; 5 - шкив клиноременной передачи; 6 - верхняя крышка зубчатого ремня; 7 - зубчатое колесе распределительного вала; 8 - зубчатый ремень; 9 - натяжной ролик.
