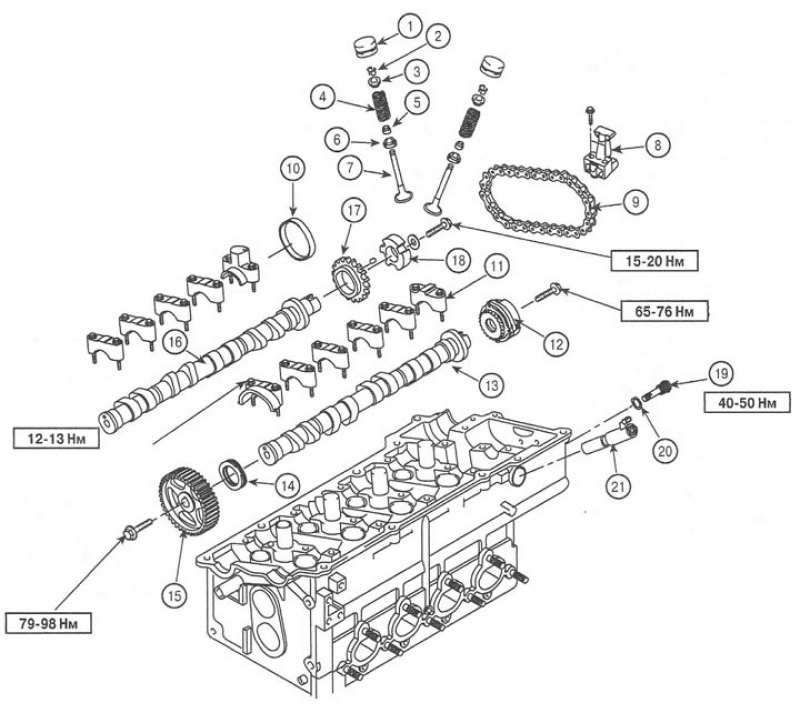

1. Гидравлический толкатель; 2. Сухари; 3. Верхняя опора клапанной пружины; 4. Клапанная пружина; 5. Маслосъемный колпачок; 6. Нижняя опора клапанной пружины; 7. Клапан; 8. Натяжное устройство цепи; 9. Цепь привода распределительного вала; 10. Заглушка; 11. Крышка подшипника распределительного вала; 12. Регулятор фазы ГРМ; 13. Распределительный вал выпускных клапанов; 14. Сальник; 15. Зубчатый шкив распределительного вала; 16. Распределительный вал впускных клапанов; 17. Звездочка распределительного вала; 18. Ротор датчика положения распределительного вала; 19. Масляный фильтр; 20. Шайба; 21. Масляный клапан регулировки фазы ГРМ
Примечание: конструктивно ГБЦ обоих двигателей практически одинаковы. Отличия головки блока двигателя 1,6 л заключаются в наличии масляного канала для клапана регулировки фазы ГРМ и измененной задней части вследствие установки регулятора фазы ГРМ и натяжного устройства цепи.
Разборка
Примечание: при разборке укладывайте снятые детали в последовательности снятия, чтобы при установке не перепутать их.

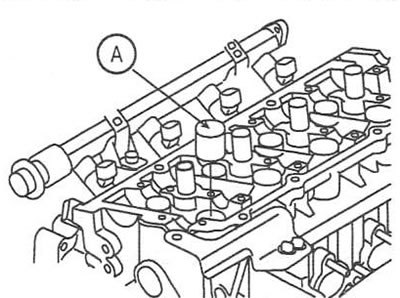

1. Снимите гидравлические толкатели (А) и разместите их таким образом, чтобы при сборке можно было установить толкатели в свои места.

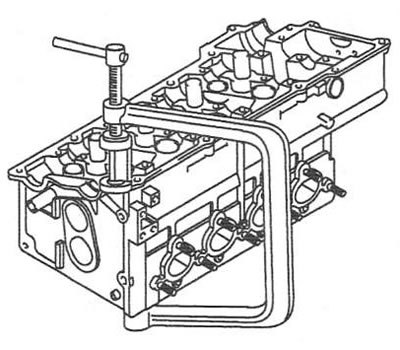

2. С помощью подходящего инструмента сожмите клапанную пружину и извлеките сухари верхней опоры.
3. Снимите тарелку клапанной пружины.
4. Снимите клапанную пружину и клапан.
5. С помощью щипцов снимите маслосъемный колпачок.
Статья перепечатана с ресурса autoinstruction.ru
6. С помощью магнита извлеките седло клапанной пружины.
Операции 2-6 повторите для всех клапанов.
Сборка
Примечание: тщательно очистите все детали от масла. Перед установкой наносите на рабочие поверхности деталей моторное масло.
7. Установите нижние опоры клапанных пружин.
8. С помощью подходящего инструмента установите новый маслосъемный колпачок.

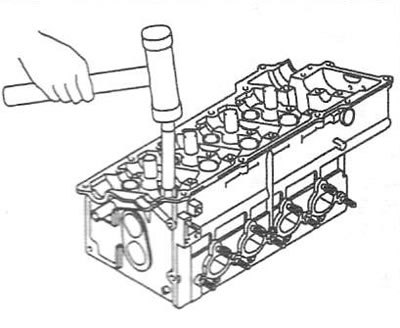

Примечание: неправильная установка маслосъемного колпачка может привести к утечке масла через направляющую втулку клапана.
9. Установите клапан, клапанную пружину и тарелку
Примечание: устанавливайте клапанную пружину так. чтобы эмалированная часть витка была обращена вверх.
10. С помощью подходящего инструмента сожмите клапанную пружину и установите сухари. После установки клапана проверьте правильность установки сухарей, прежде чем отпустить пружину.

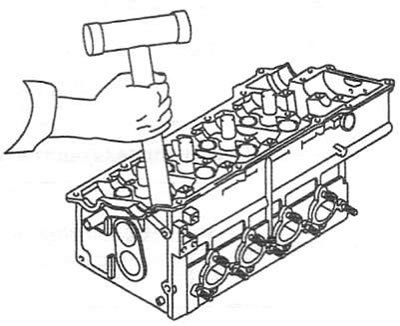

11. Слегка постучите 2-3 раза деревянным молотком по клапану, чтобы обеспечить правильную установку сухарей.
12. Установите гидравлический толкатель и проверьте плавность его вращения.
