На двигателе Duratec Ti-VCT объемом 1,6 л выполните следующие операции.
1. Снизьте давление в системе подачи топлива (см. Снижение давления в системе питания двигателя).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Рис. 5.65. Установка топливной рампы на двигателе Duratec Ti-VCT объемом 1,6 л: 1 – трубопровод подачи топлива в топливную раму; 2 – топливная рампа; 3 – шланг системы вентиляции картера двигателя; 4 – соединительная муфта трубопровода подачи топлива; 5 – колодка жгута проводов клапана системы изменения фаз газораспределения; 6 – рампа электрических разъемов форсунок; 7 – винты крепления держателей трубопровода подачи топлива; 8 – колодка жгута проводов датчика фазы.
Смотрите оригинал на указанном сайте Autoinstruction.ru

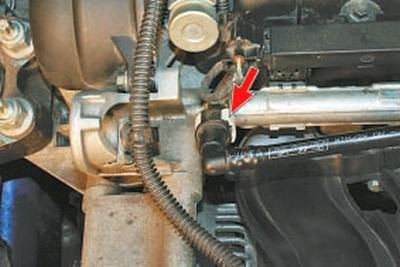

3. Отсоедините от крышки головки блока цилиндров шланг 3 (рис. 5.65) системы вентиляции картера двигателя.
4. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты 4.
5. Выверните два винта 7 крепления держателей трубопровода подачи топлива и отведите трубопровод в сторону.
6. Отсоедините от клапана системы изменения фаз газораспределения впускного распределительного вала колодку 5 жгута проводов, сжав фиксаторы ее крепления.
7. Отсоедините от датчика фазы впускного распределительного вала колодку 8 жгута проводов, сжав фиксаторы ее крепления.

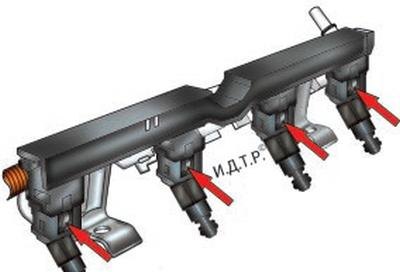

Рис. 5.66. Отсоединение от форсунок рампы электрических разъемов.
8. Отжав отвёрткой фиксаторы колодок жгутов проводов форсунок, как показано на рис. 5.66, отсоедините от форсунок колодки рампы 6 (см. рис. 5.65) электрических разъемов и отведите рампу в сторону.
9. Отверните две гайки крепления топливной рампы 2 и снимите топливную рампу.
Примечание: Если при снятии рампы форсунки останутся во впускной трубе, извлеките их оттуда.
10. Установите топливную рампу и все снятые детали в порядке, обратном снятию, заменив уплотнительные кольца форсунок.
Примечание: Перед установкой смажьте уплотнительные кольца форсунок моторным маслом.
11. Пустите двигатель и проверьте герметичность соединений трубопроводов и уплотнений форсунок.
На двигателях Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.
1. Снизьте давление в системе подачи топлива (см. Снижение давления в системе питания двигателя).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и глушителя шума впуска).

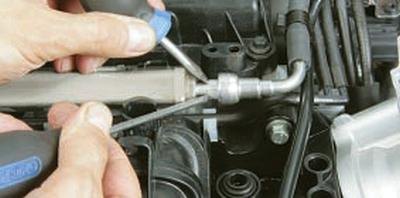

4. Сожмите фиксаторы…
5….и отсоедините подающую топливную магистраль.
6. Выверните два болта крепления топливной рампы.
8. Снимите с рампы форсунки (см. Снятие, проверка и установка форсунок).
Примечание: Если при снятии рампы форсунки останутся во впускной трубе, извлеките их оттуда.
9. Установите топливную рампу и все снятые детали в порядке, обратном снятию, заменив уплотнительные кольца форсунок.
Примечание: Перед установкой смажьте уплотнительные кольца форсунок моторным маслом.
10. Пустите двигатель и проверьте герметичность соединений трубопроводов и уплотнений форсунок.
