В этом разделе лишь кратко описаны неисправности системы впрыска, вызванные отказом тех или иных датчиков. Порядок снятия и установки узлов систем питания и управления двигателем приведен в подразделах «Система питания», с. 127 и «Система управления двигателем», с. 225.
В системе впрыска с обратной связью устанавливают каталитический нейтрализатор отработавших газов и датчик концентрации кислорода в отработавших газах, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно.
Внимание! Прежде чем снимать любые узлы системы впрыска топлива, отсоедините провод от клеммы «минус» аккумуляторной батареи.
Внимание! Аккумуляторную батарею отключайте только при выключенном зажигании.
Внимание! Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Внимание! Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
Внимание! При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля, так как повышенный ток при зарядке может вывести из строя электронные компоненты.
Внимание! Не допускайте нагрева электронного блока управления (ЭБУ) выше 65°С в рабочем состоянии и выше 80°С – в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.
Внимание! Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.
Внимание! Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.
Внимание! Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.
Внимание! Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Для того чтобы не допустить повреждения ЭБУ электростатическим разрядом: – не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах; – при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Внимание! Не допускается работа на этилированном бензине двигателя с нейтрализатором – это приведет к быстрому выходу из строя нейтрализатора и датчика концентрации кислорода.
Внимание! При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.
Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:
[Текст предоставил этот ресурс: autoinstruction.ru]
– датчика положения коленчатого вала – полный отказ системы впрыска, двигатель не пускается;.
– датчика фазы – снижение мощности, увеличение расхода топлива;.
– датчика абсолютного давления (разрежения) во впускной трубе – увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;.
– датчика положения дроссельной заслонки – потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;.
– датчика температуры охлаждающей жидкости (установлен с правой стороны головки блока цилиндров под впускной трубой, поддерживающий кронштейн впускной трубы снят для наглядности) – трудности с пуском в мороз: приходится прогревать двигатель, поддерживая обороты педалью акселератора, при перегреве существенно снижается мощность, появляется детонация;.
– датчика температуры всасываемого воздуха – увеличение расхода топлива, повышение уровня токсичности отработавших газов;.
– датчика концентрации кислорода (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу. Возможно повреждение каталитического нейтрализатора отработавших газов;.
– электромагнитного клапана системы изменения фаз газораспределения (устанавливается только на двигателях объемом 1,6; 2,3 и 2,5 л VCT – при отказе клапана значительное ухудшение динамики и «плавание» частоты вращения коленчатого вала на режиме холостого хода вплоть до полной остановки двигателя;.
– датчика детонации (установлен с правой стороны блока цилиндров в районе 2-го и 3-го цилиндров) – двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;.
– датчика скорости (установлен на картере коробки передач) – возможно ухудшение динамических качеств автомобиля и увеличение расхода топлива;.

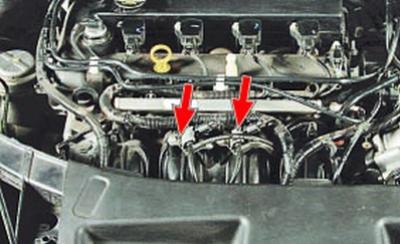

– электромагнитных клапанов…

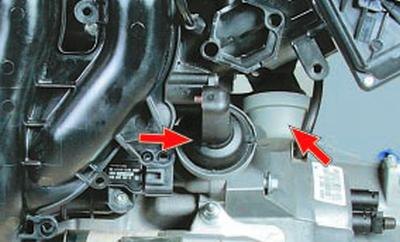

…и пневмоприводов системы изменения геометрии впускной трубы – возможно ухудшение динамических качеств автомобиля и повышение расхода топлива.
