Предварительно проверьте давление в системе подачи топлива (см. Проверка давления в системе питания двигателя). Если давление в системе ниже 360 кПа (3,6 кгс/см2), топливный насос необходимо заменить или отремонтировать.
Вам потребуются: выколотка из твердой древесины, молоток, емкость для слива топлива.
1. Снимите топливный бак (см. Замена топливного бака).
Примечание: Снимать топливный бак для замены топливного насоса необходимо по той причине, что на автомобиле Ford Mondeo нет люка в основании кузова над топливным модулем, поэтому доступ к нему при установленном на автомобиль баке невозможен.
2. Подденьте фиксатор колодки жгута проводов топливного модуля…

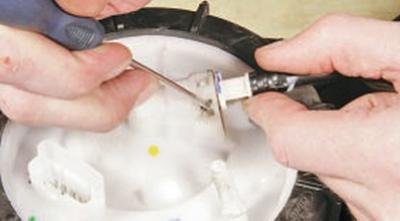

3….и отсоедините колодку от выводов модуля.
4. Подденьте фиксатор наконечника топливной магистрали…
5….и извлеките наконечник из корпуса модуля топливного насоса.

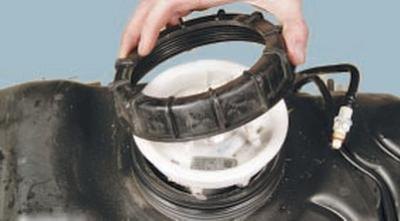

6. Ослабьте затяжку прижимного кольца крепления модуля топливного насоса к топливному баку, проворачивая кольцо против часовой стрелки аккуратными ударами молотка через деревянную выколотку…

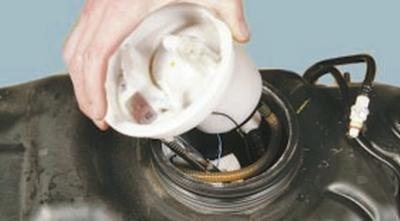

7….и отверните кольцо от горловины топливного бака.

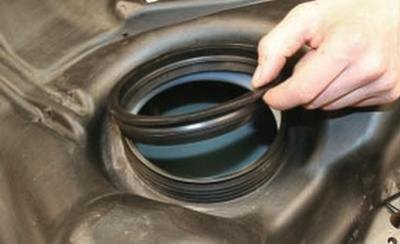

8. Аккуратно извлеките модуль топливного насоса, поворачивая его так, чтобы не повредить или не сместить поплавок датчика указателя уровня топлива, и слейте из него топливо в заранее подготовленную емкость.

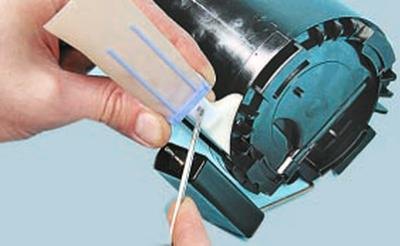

9. Если уплотнительное кольцо топливного модуля осталось в отверстии топливного бака, снимите кольцо и осмотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.

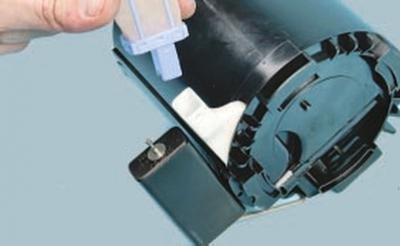

10. Подденьте фиксатор топливного фильтра…

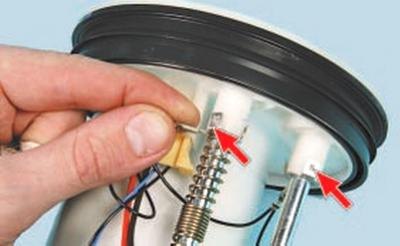

11….и снимите фильтр с корпуса модуля.
12. Отсоедините клеммы «массового» провода от выводов направляющих топливного насоса.

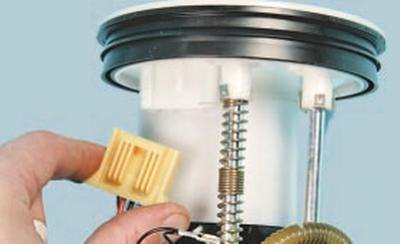

13. Подденьте колодку жгута проводов топливного модуля…

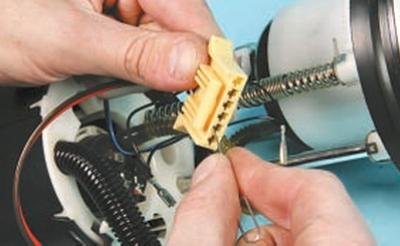

14….и отсоедините ее от выводов корпуса модуля.

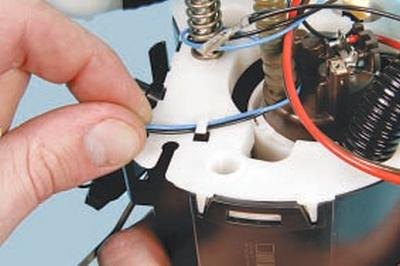

15. Подденьте фиксаторы клемм проводов датчика уровня топлива и извлеките их из колодки.

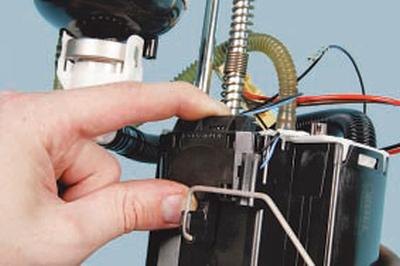

16. Извлеките провода датчика уровня топлива из фиксатора на корпусе модуля…

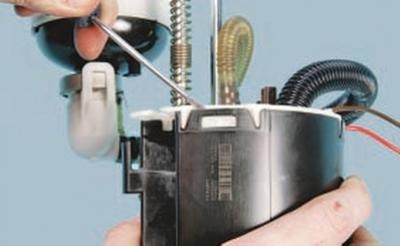

17….и снимите датчик уровня топлива с корпуса модуля.
18. Подденьте фиксаторы стакана модуля топливного насоса…

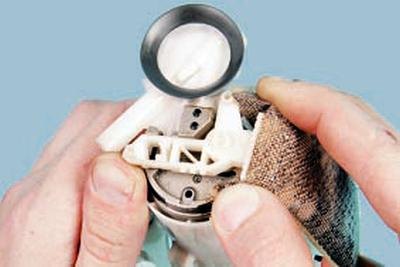

19….и снимите стакан с модуля.

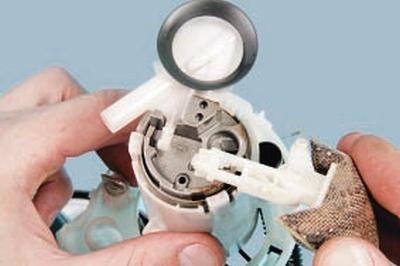

20. Подденьте фиксаторы фильтра тонкой очистки топлива…

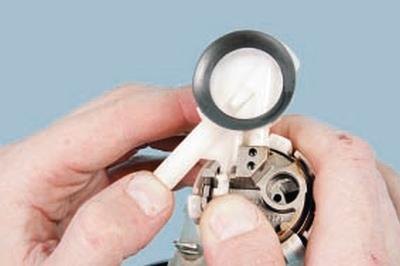

21….и снимите фильтр с топливного модуля.

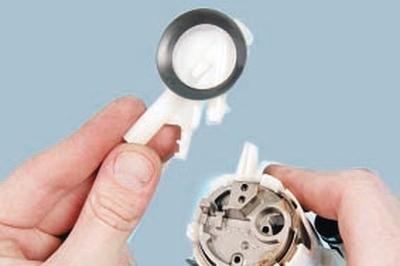

22. Подденьте держатель топливного электронасоса…
23….и снимите его с корпуса модуля.
24. Снимите с топливного насоса шланг подачи топлива.

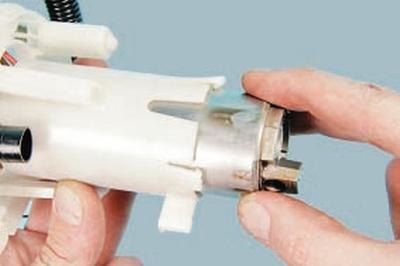

25. Подденьте фиксаторы топливного насоса…
26….и извлеките его из топливного модуля.

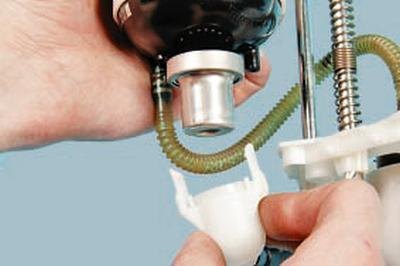

27. Подденьте фиксаторы наконечника шланга слива топлива…
28….и снимите наконечник шланга с регулятора давления топлива.
(Текст взят с портала проекта: «autoinstruction.ru»)
29. Соберите и установите топливный модуль в порядке, обратном снятию.
