Снятие, ремонт и установка топливного модуля (Chevrolet Cruze 1 «J300»)

0

Если падает мощность двигателя, возник по­вышенный шум или периодически слышны под­вывания при работе топливного насоса, то, скорее всего, вышел из строя топливный насос.

Проверьте давление в системе подачи топлива (см. «Проверка давления в системе питания двигателя»).


При выходе из строя топливного насоса топливный модуль заменяют в сборе.

В этом подразделе показан процесс снятия топливного модуля с последующим снятием датчика уровня топлива и регулятора давле­ния топлива.

Вам потребуются: отвертка с плоским лезвием, емкость для слива топлива из модуля топливного насоса, молоток, ключ «на 14».

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания дви­гателям»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите топливный бак (см. «Замена топливного бака»).

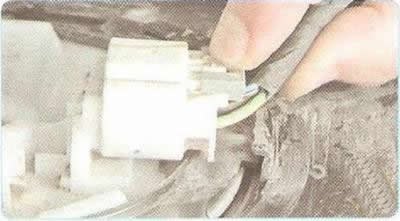

4. Сдвиньте фиксатор колодки жгута про­водов...

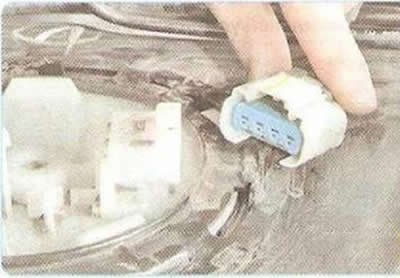

5. ...и отсоедините колодку от модуля топ­ливного насоса.

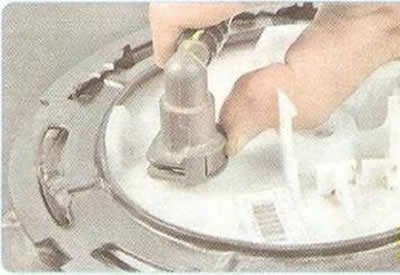

6. Сжав пластмассовый фиксатор...

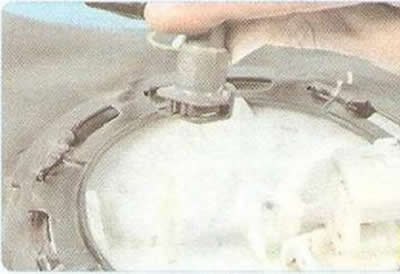

7. ...отсоедините от штуцера модуля нако­нечник топливопровода высокого давления.

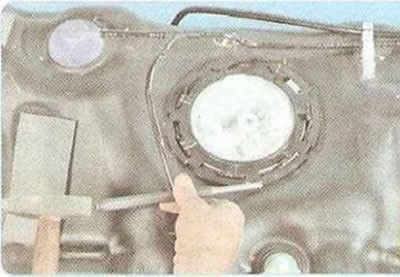

8. Поверните прижимное кольцо модуля топливного насоса против часовой стрелки до момента совпадения пазов в кольце с вы­ступами фланца топливного бака...

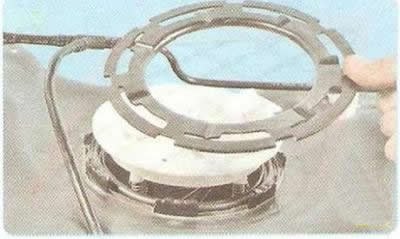

9. ...и снимите кольцо.

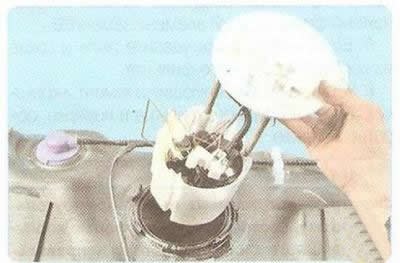

10. Аккуратно извлеките модуль и слейте из него топливо в заранее подготовленную ем­кость.

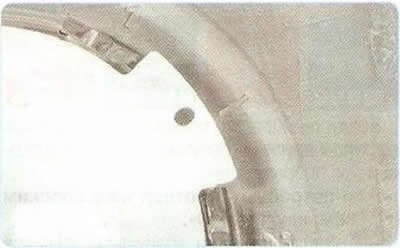

Для правильной установки топливного моду­ля на топливном баке нанесена метка, кото­рая при обратном монтаже должна совпасть с отверстием на крышке топливного модуля.

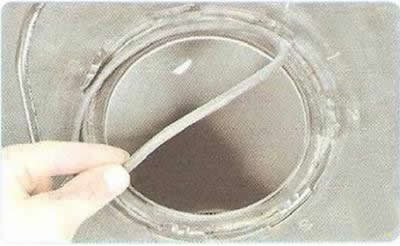

11. Снимите уплотнительное кольцо и ос­мотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.

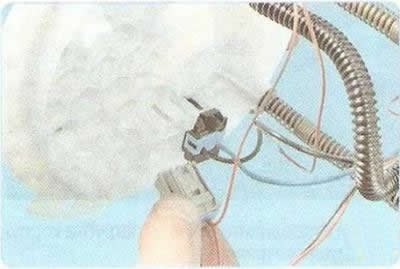

12. Нажав на фиксатор, отсоедините колод­ку проводов датчика уровня топлива от разъе­ма топливного модуля.

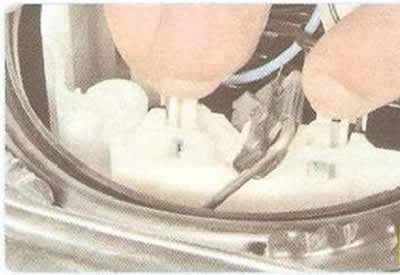

13. Отжав фиксаторы...

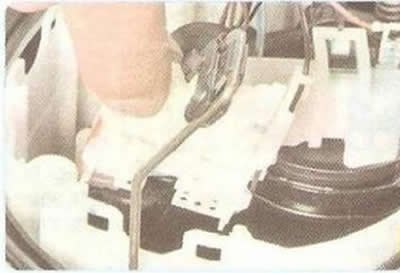

14. ...извлеките из держателя стакана топ­ливного модуля датчик уровня топлива.

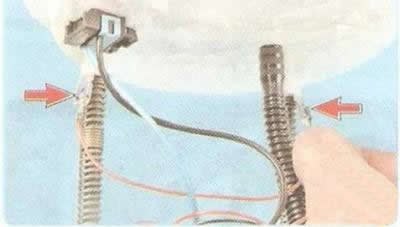

15, Разъедините наконечники проводов датчика уровня топлива от разъемов на на­правляющих...





16. ...и снимите датчик уровня топлива.

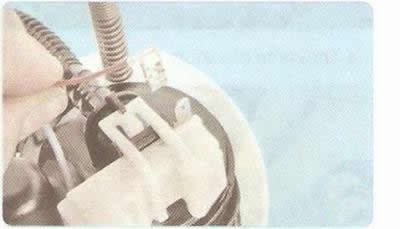

17. Отсоедините наконечник провода от регулятора давления топлива.

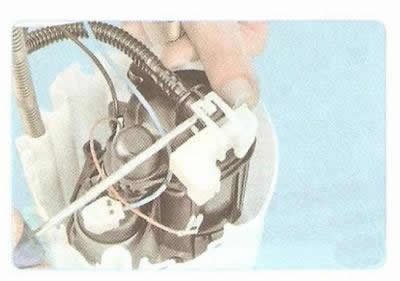

18. Подденьте отверткой фиксатор...

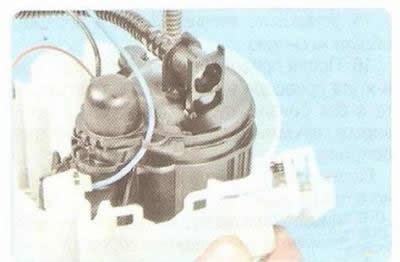

19. ...и снимите регулятор давления топлива.





20. Нажав на фиксатор, отсоедините колод­ку проводов топливного насоса от разъема топливного модуля.

21. Соберите и установите топливный мо­дуль в порядке, обратном разборке и снятию.

22. После установки топливного модуля пу­стите двигатель и проверьте герметичность подсоединения к модулю топливопроводов.
