Снятие и установка топливной рампы (Chevrolet Cruze 1 «J300»)

0

Топливную рампу снимают для замены при повреждении (поломка штуцеров), для заме­ны форсунок или для получения доступа к дру­гим узлам.

Вам потребуются: ключи «на 10», «на 12», отвертка с плоским лезвием.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания дви­гателям»).

2. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

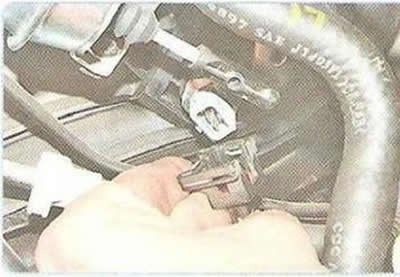

3. Нажмите на пружинный фиксатор и отсое­дините колодку жгута проводов от разъема дат­чика температуры воздуха во впускной трубе.

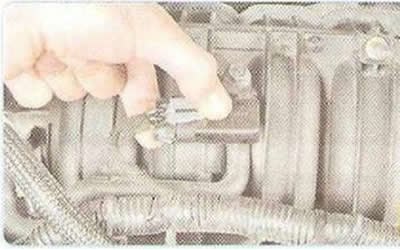

4. Отожмите фиксатор...

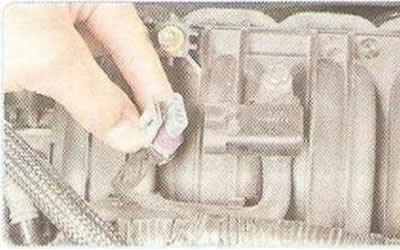

5. ...и отсоедините колодку моторного жгута проводов от разъема датчика абсолютного давления во впускной трубе.

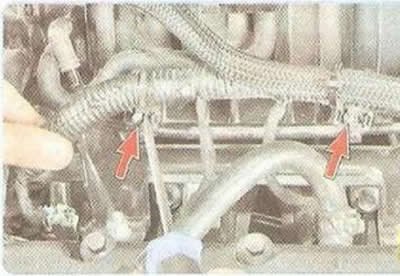

6. Поддев отверткой...

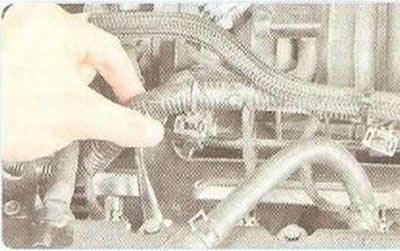

7. ...снимите хомуты крепления моторного жгута проводов с фиксаторов на впускной тру­бе и отведите жгут проводов в сторону.

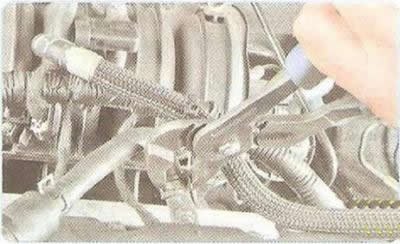

8. Сжав отогнутые усики хомута крепления отводящего шланга системы вентиляции кар­тера, сдвиньте хомут по шлангу...

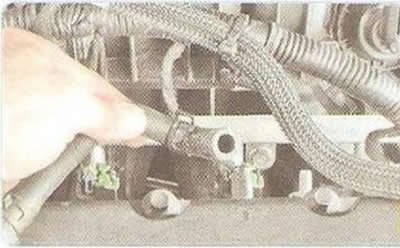

9. ...и снимите шланг с патрубка крышки го­ловки блока цилиндров.

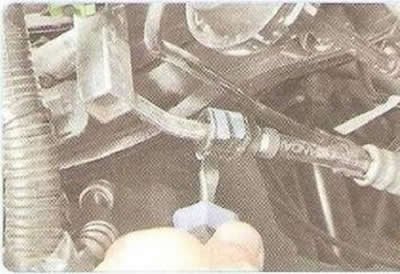

10. Отожмите фиксаторы наконечника топ­ливного шланга...

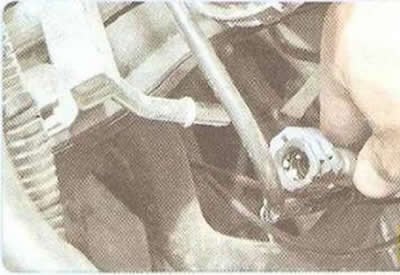

11. ...и отсоедините топливный шланг от штуцера топливной рампы.

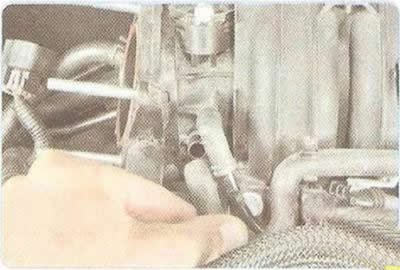

12. Отсоедините шланг датчика абсолютно­го давления от патрубка впускной трубы.

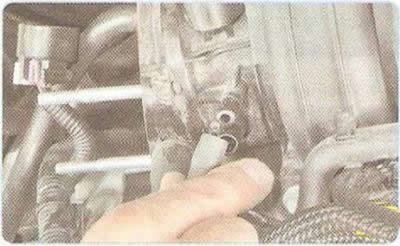

13. Отсоедините от штуцера впускной тру­бы шланг продувки адсорбера...

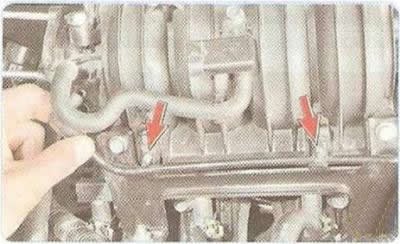

14. ...и отсоедините шланг продувки адсор­бера из держателей впускной трубы.

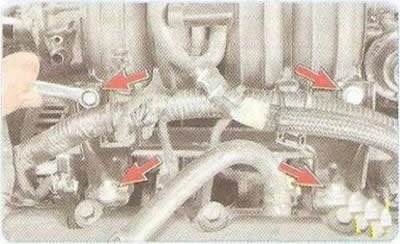

15. Отверните две гайки крепления крон­штейна впускной трубы к головке блока ци­линдров, выверните два болта крепления кронштейна к впускной трубе...

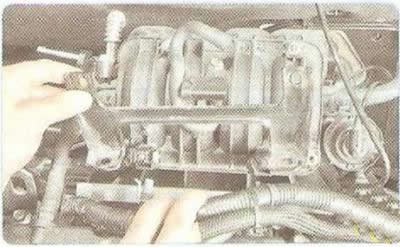

16. ...и снимите кронштейн.

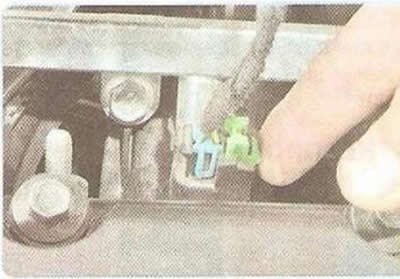

17. Сдвиньте фиксатор колодок моторного жгута проводов...

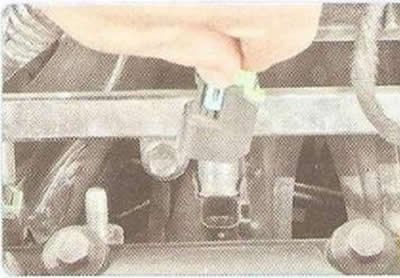

18. ...и отсоедините колодки от разъемов форсунок.

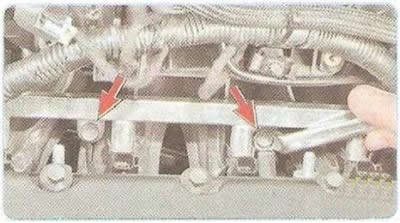

19. Выверните два болта крепления топлив­ной рампы к впускной трубе...

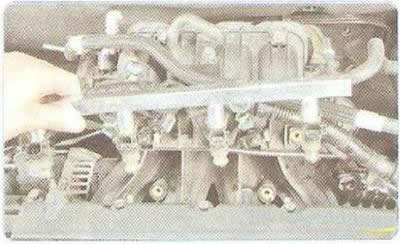

20. ...и снимите рампу, вынимая форсунки из отверстий впускной трубы.

Внимание: Если при снятии рампы какая-либо из форсу­нок останется во впускной трубе, обязатель­но замените фиксатор этой форсунки.

21. При необходимости снимите с рампы форсунки (см. «Снятие, проверка и установка форсунок»).

Примечание: Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

22. Установите топливную рампу в последо­вательности, обратной разборке и снятию, смазав уплотнительные кольца форсунок мо­торным маслом.

23. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
