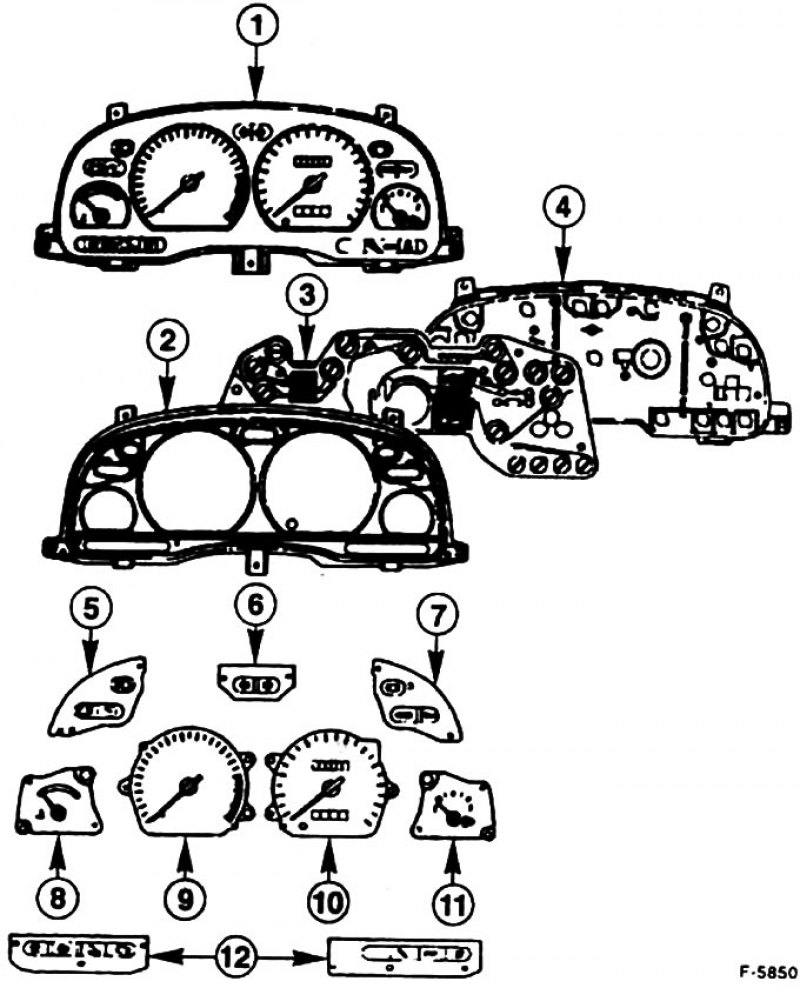

1 - Панель управления; 2 - Корпус; 3 - Проводящая пленка; 4 - Держатель; 5 - Фильтрирующая пленка для освещения символов; 6 - Фильтрирующая пленка для освещения символов; 7 - Фильтрирующая пленка для освещения символов; 8 - Индикатор температуры охлаждающей жидкости; 9 - Тахометр; 10 - Спидометр; 11 - Индикатор запаса топлива; 12 - Фильтрирующая пленка для освещения символов
Снятие
Отсоедините провод массы (-) от аккумуляторной батареи.
Внимание! В результате стираются данные в электронных запоминающих устройствах, например, в устройстве запоминания неисправностей двигателя или код радиоприемника. Необходимо внимательно прочесть раздел "Снятие и установка аккумуляторной батареи", прежде чем ее отсоединять.
Отожмите часы или бортовой компьютер небольшой отверткой. Чтобы не повредить панель, воспользуйтесь бумажной прокладкой. Снимите разъем.

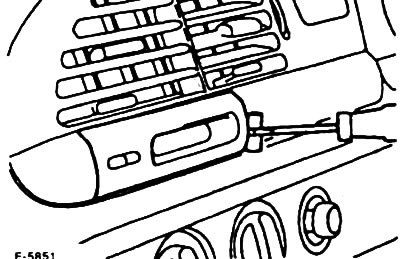

Отожмите переключатель обогрева заднего стекла, проложив бумажную прокладку- Снимите разъем.
Отожмите переключатель обогрева ветрового стекла, проложив бумажную прокладку. Снимите разъем.
Отожмите сигнальный дисплей, проложив бумажную прокладку. Снимите разъем.
Снимите вентиляционную решетку, см. п. 17.5.

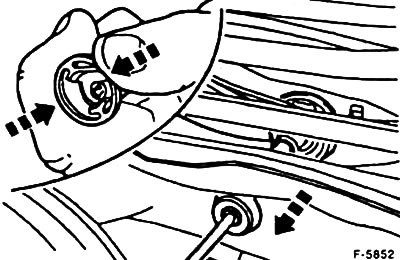

Снимите таховал и резиновый наконечник. При этом сожмите кольцо, чтобы освободить вал, см. рис.

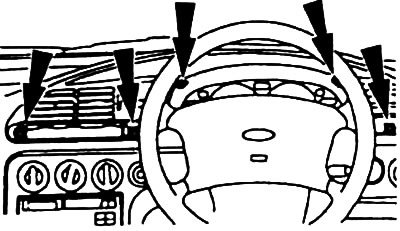

Выкрутите пять винтов и снимите окантовку приборной панели.

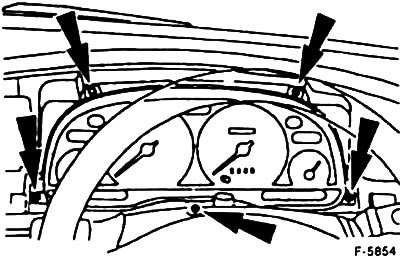

Выкрутите пять винтов крепления приборной панели.
Потяните слегка приборную панель вперед и отсоедините два многоконтактных разъема. В случае необходимости демонтируйте для этого рулевое колесо, см. п. 13.1.
Установка
Наденьте многоконтактный разъем и установите приборную панель.
Закрепите приборную панель пятью винтами.
Привинтите окантовку приборной панели.
Установите рулевое колесо, если оно демонтировалось, см. п. 13.1.
Зафиксируйте в приборной панели тахвол. Проверьте надежность его установки, слегка натянув. Установите резиновый наконечник.
Установите вентиляционную решетку, см. п. 17.5.
Наденьте разъем и установите сигнальный дисплей.
Источник статьи доступен на сайте: Autoinstruction.ru
Вставьте переключатели обогрева ветрового и заднего стекла, предварительно надев разъемы.
Установите часы или бортовой компьютер, предварительно надев разъем.
Подключите провод "массы" (-).
Установите на часах текущее время.
Введите противоугонный код в память радио.
