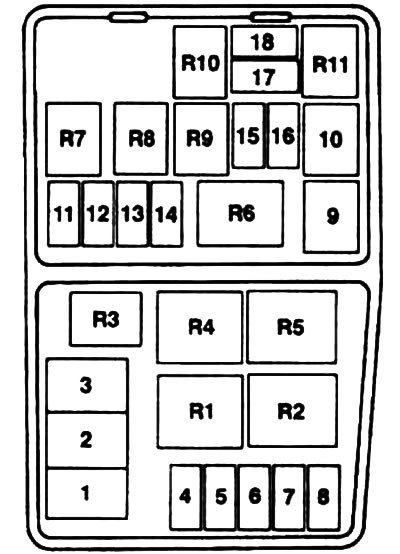

Коробка предохранителей в моторном отсеке
| № | Сила тока, А | Защищаемая электрическая цепь |
| 1 | 80 | Главная питающая бортовая сетевая электроцепь |
| 2 | 60 | Двигатель вентилятора радиатора |
| 3 | 60 | ABS/TCS-система и при определенных условиях дизельный двигатель |
| 4 | 20 | Зажигание |
| 5 | 30 | Обогреваемое ветровое стекло (левая часть) |
| 6 | 30 | Обогреваемое ветровое стекло (правая часть) |
| 7 | 30 | Система торможения с ABS (антиблокировочная система) |
| 8 | 30 | Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20 | Модуль EEC. магнитный клапан холодного старта (дизель) |
| 10 | 20 | Замок зажигания |
| 11 | 3 | Память EEC-модуля зажигания |
| 12 | 15 | Звуковой сигнал и световая сигнализация |
| 13 | 15 | Датчик Лямбда-зонда |
| 14 | 15 | Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10 | Ближний свет справа |
| 16 | 10 | Ближний свет слева |
| 17 | 10 | Дальний свет справа |
| 18 | 10 | Дальний свет слева |
| Реле | Переключаемая электроцепь |
| R1 | Дневной свет |
| R2 | Вентилятор обогрева |
| R3 | Кондиционер (бензиновый двигатель) |
| R3 | Кондиционер (дизель) |
| R4 | Реле времени для обогреваемого ветрового стекла |
| R5 | Вентилятор радиатора (бензиновый двигатель) |
| R5 | Вентилятор радиатора (дизель) |
| R6 | Стартер |
| R7 | Звуковой сигнал |
| R8 | Электрический топливный насос (бензиновый двигатель) |
| R9 | Ближний свет |
| R10 | Дальний свет |
| R11 | ЕСС-модуль или устройство холодного старта дизеля |

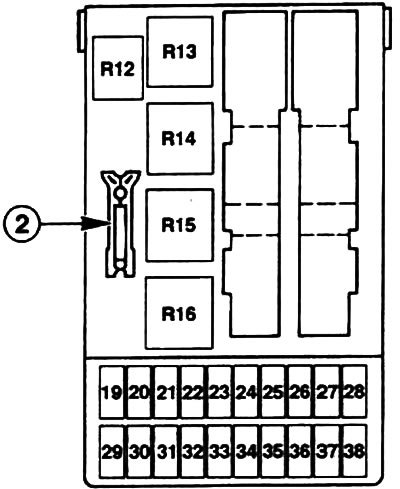

Коробка предохранителей под приборной панелью
| № | Сила тока, А | Защищаемая электрическая цепь |
| 19 | 7,5 | Обогреваемое наружное зеркало |
| 20 | 10 | Защита от перегрузки двигателя стеклоочистителя |
| 21 | 30 | Электростеклоподъемник спереди |
| 21 | 40 | Электростеклоподъемник спереди и сзади |
| 22 | 7,5 | Модуль ABS |
| 23 | 15 | Фонарь заднего хода, электрический адаптер амортизаторов |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Центральный замок, противоугонное устройство |
| 26 | 20 | Противотуманная фара |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Устройство омывания фар |
| 29 | 30 | Обогреваемое заднее стекло |
| 30 | 7,5 | Электронное управление |
| 31 | 7,5 | Освещение приборов |
| 32 | 7,5 | Радио |
| 33 | 7,5 | Габаритный свет слева |
| 34 | 7,5 | Внутреннее освещение, электрическая регулировка зеркала, часы |
| 35 | 7,5 | Габаритный свет справа |
| 36 | 15 | Радио, адаптивное демпфирование |
| 37 | 30 | Двигатель вентилятора обогрева |
| 38 | 7,5 | Надувная подушка безопасности в рулевом колесе |
| Реле | Переключаемая электрическая цепь |
| R12 | Освещение салона |
| R13 | Обогреваемое заднее стекло |
| R14 | Двигатель вентилятора обогрева |
| R15 | Двигатель стеклоочистителей спереди |
| R16 | Зажигание |
Дополнительные реле, расположенные вне коробки с реле и предохранителями
| Реле | Цвет | Переключаемая электросеть | Монтажное положение |
| R17 | черный | Предварительный разогрев дизеля | Под консолью батареи |
| R18 | черный | Переключатель окна водителя | В двери водителя |
| R19 | голубой | Отключение устройства регулировки скорости | Справа над коробкой предохранителей в пространстве для ног |
| R20 | голубой | Устройство мойки фар | Слева рядом с коробкой предохранителей в пространстве для ног |
| R21 | оранжевый | Переключатель интервалов очистителя заднего стекла | Слева рядом с коробкой предохранителей в пространстве для ног |
| R22 | белый | Противотуманная фара | Слева под приборной панелью |
| R23 | черный | Указатели поворота с мигающим светом | Вверху на рулевой колонке |
| R24 | белый | Противоугонное устройство слева | Справа под приборной панелью |
| R25 | белый | Противоугонное устройство справа | Справа под приборной панелью |
| R26 | коричневый | Обогрев сидений | Справа под приборной панелью |
