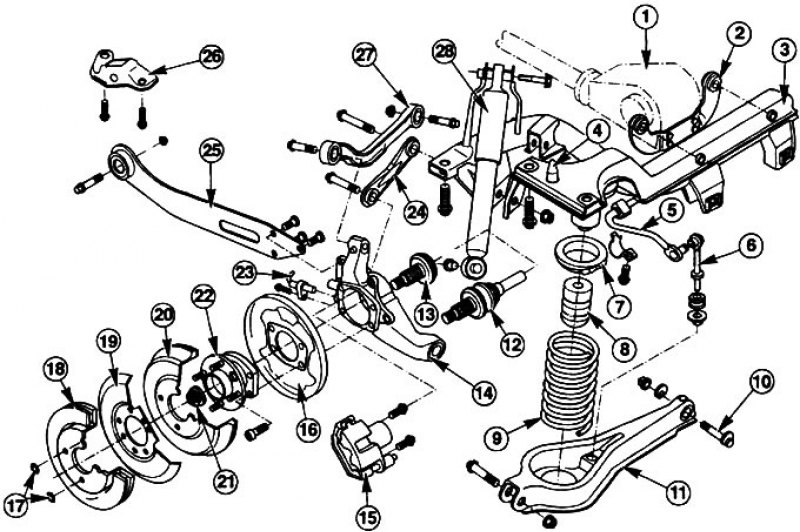

Задний мост автомобиля Mondeo Turnier: 1 - Дифференциал (только 4x4)
2 - Кронштейн дифференциала (только 4x4)
3 - Поперечная балка подвески заднего моста. Внимание! Не поднимайте автомобиль при опоре на поперечную балку и не опирайте автомобиль на балку.
4 - Направляющие пальцы для монтажа поперечной балки на днище кузова
5 - Стабилизатор поперечной устойчивости
6 - Соединительный элемент стабилизатора
7 - Верхняя опора пружины
8 - Буфер сжатия
9 - Винтовая пружина
10 - Эксцентричный болт/шайба для регулировки колеи
11 - Задний нижний поперечный рычаг
12 - Вал заднего моста (только 4x4)
13 - Кулак привода ступицы колеса (только двухколесный привод)
14 - Цапфа оси
15 - Скоба тормоза
16 - Суппорт тормоза
17 - Стопоры тормозного барабана
18 - Тормозной диск (в зависимости от модели)
19 - Экранирующий щиток тормозного диска
20 - Тормозной барабан (в зависимости от модели)
21 - Гайка оси. Внимание! При затяжке гайки автомобиль должен стоять на колесах.
22 - Ступица колеса/подшипник -единая деталь
23 - Колесный датчик системы ABS
24 - Передний короткий Поперечный рычаг
25 - Реактивная штанга, 120 Нм
26 - Кронштейн реактивной штанги, 85 Нм
27 - Передний длинный поперечный рычаг подвески
28 - Амортизатор При снятии ставьте домкрат под нижний рычаг подвески. Сначала выверните нижний, затем верхний болт крепления. Верхний болт затягивайте с моментом 80 Нм, а нижний - с моментом 120 Нм
