Примечание: Перед началом этой процедуры у вас уже должны быть запасные щетки. Во время написания данного руководства компоненты генератора в качестве запасных частей отдельно не поставлялись. При этом у автоэлектриков можно приобрести такие запчасти, как щетки.
Примечание: Далее рассматривается процедура для стартера Lucas/Magneti Marelli. Для стартера Bosch процедура аналогична.
1. Снимите стартер (параграф 9) (см. рис.10.1).
Рис. 10.1. Стартер Bosch DW (вид с раздвинутыми частями): 1. Соленоид; 2. Пружина; 3. Плунжер; 4. Рычаг включения; 5. Торцевая крышка привода; 6. Шестерня и муфта привода; 7. Дистанционная шайба; 8. Корпус и шестерня с внутренними зубьями; 9. Выходной вал с узлом планетарной передачи; 10. Упругое кольцо; 11. Винт; 12. Торцевая крышка; 13. Стопорное кольцо; 14. Регулировочная шайба; 15. Корпус коллектора; 16. Щеткодержатель; 17. Обойма; 18. Ротор; 20 Стопорный диск
Замена щеток

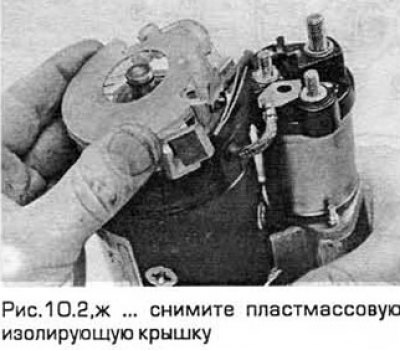

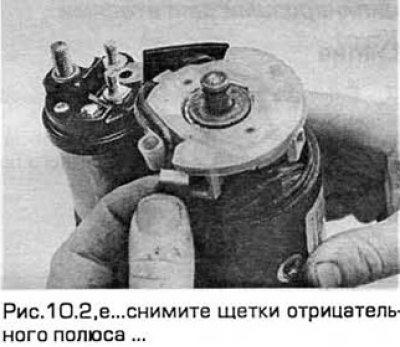

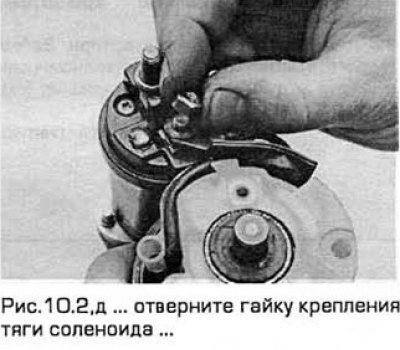

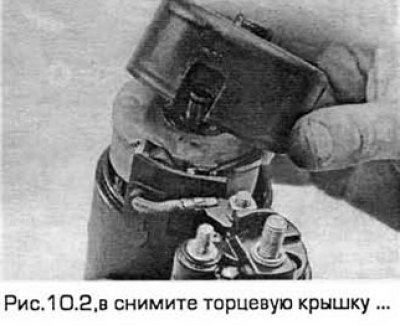

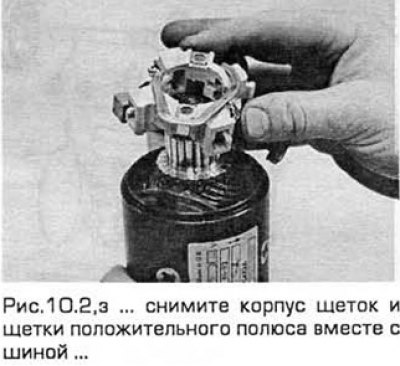

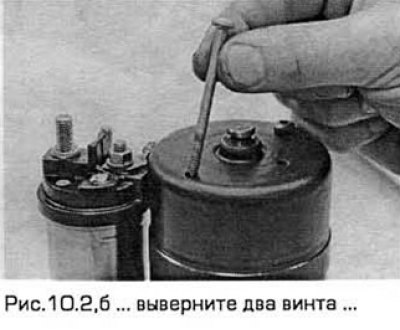

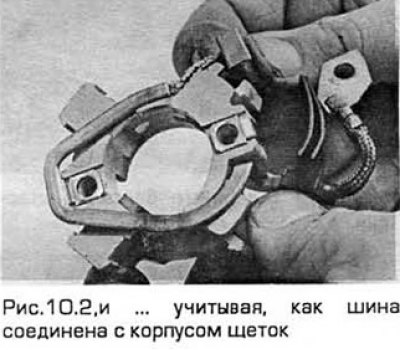

2. Снимите щетки (см. рис. 17.2,а-и).
[Информация доступна на портале: www.Autoinstruction.ru]
3. Иногда на щетках имеется метка, соответствующая предельному износу, в виде канавки, которая вытравлена и расположена вдоль лицевой поверхности щетки. Когда щетки изношены до этих меток, их нужно заменить. Если метки на щетках не предусмотрены, то нужно измерить высоту каждой щетки и сравнить показания с регламентируемым значением. Если любая из щеток изношена до предела, то весь набор щеток нужно заменить. Если щетки можно использовать, протрите их тряпкой, смоченной бензином. Убедитесь в том, что щетки надежно и с одинаковым усилием прижимаются пружинами к коллектору. Если вы сомневаетесь в исправности щеток и пружин, сравните их с новыми компонентами.
4. Очистите коллектор тряпкой, смоченной бензином. Затем проверьте его на наличие задиров, пригорания, чрезмерного или точечного износа. При обнаружении износа или повреждений коллектор нужно показать автоэлектрику.
5. Установка - в порядке, обратном снятию.
Замена соленоида
6. Отверните гайку, обращая внимание на стопорную шайбу(ы). Отсоедините шину двигателя от клеммы соленоида.
7. Выверните два болта крепления соленоида к торцевой крышке электродвигателя.
8. Освободите плунжер соленоида от рычага включения стартера. Затем снимите соленоид, обращая внимание на пружины.
9. Установка - в порядке, обратном снятию. Тщательно очистите соленоид, его плунжер и сопрягаемые поверхности электродвигателя/ соленоида. Смажьте плунжер/рычаг включения стартера консистентной смазкой.
