Снятие
1. Затяните стояночный тормоз.

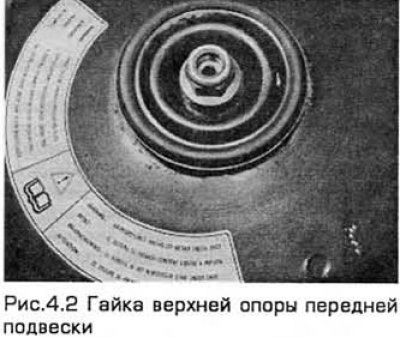

2. В моторном отделении снимите колпак со стойки (при его наличии). Удерживая шток стойки ключом-шестигранником, отпустите гайку верхней опоры и отверните ее на 5 оборотов (см. рис 4.2). Пока не отворачивайте ее до конца, но учтите, что при установке вам понадобится новая гайка.
3. Отпустите гайки соответствующего колеса и подоприте задние колеса клиньями. Приподнимите передок автомобиля и установите его на опоры. Снимите переднее колесо.

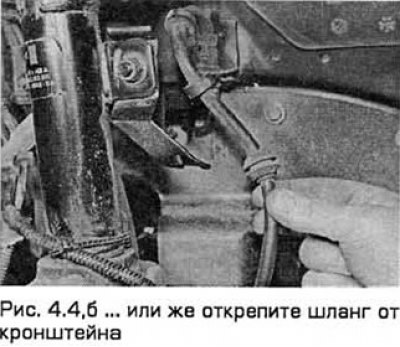

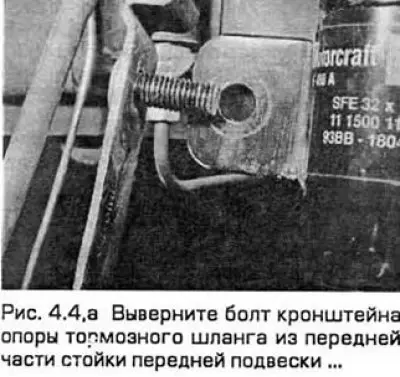

4. Выверните болт кронштейна опоры тормозного шланга из передней части стойки передней подвески или же открепите шланг от кронштейна (см. рис. 4.4,а,б).
5. Снимите датчик АБС (при его наличии - см. главу 9).

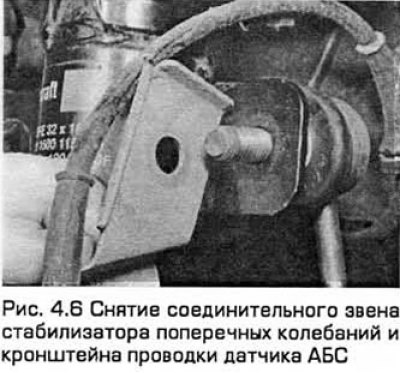

6. Отверните гайку и отсоедините соединительное звено стабилизатора поперечных колебаний от стойки подвески. Учтите, что на моделях с АБС под гайкой установлен кронштейн проводки датчика АБС (см. рис. 4.6).
7. Снимите суппорт тормоза (глава 9), не отсоединяя шланг суппорта. Привяжите суппорт внутри колесной ниши, не натягивая его шланг.
8. Вытащите шплинт из гайки шарового шарнира концевика поперечной рулевой тяги. Отверните гайку и отсоедините тягу от поворотного кулака с помощью съемника для шаровых шарниров. Не повредите уплотнение шарового шарнира.
9. Снимите хомут крепления внутреннего чехла ведущего вала ко внутреннему шарниру равных угловых скоростей. Отсоедините чехол от корпуса шарнира.
10. Учтите, какой стороной установлен болт зажима шарового шарнира нижнего рычага. Затем выверните болт из поворотного кулака. Отделите шаровой шарнир (отжимая его) от кулака. Если сделать это трудно, раскройте зажим монтировкой или силовой отверткой. Не повредите уплотнение шарового шарнира.
11. Разъедините электроразъем (при наличии) адаптивной подвески, расположенный на стойке подвески, и открепите проводку.

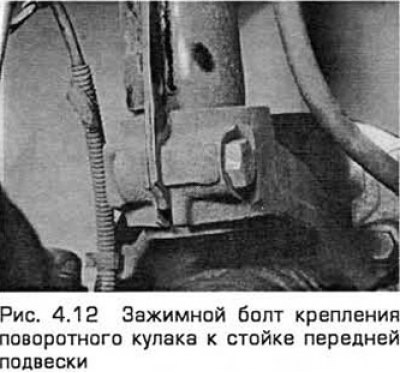

12. Выверните зажимной болт крепления узла поворотного кулака к стойке передней подвески, учитывая, какой стороной он установлен. Раскройте зажим монтировкой или отверткой и освободите кулак от стойки (см. рис. 4.12.).
13. Опустите стойку подвески вместе с ведущим валом и поворотным кулаком. Извлеките из корпуса внутреннего шарнира равных угловых скоростей шарнир ведущего вала.
Установка
14. Раскройте зажим и установите стойку подвески на поворотный кулак. Вставьте зажимной болт так. чтобы его головка была направлена вперед. Затяните болт требуемым моментом.
15. Установите стойку подвески (вместе с ведущим валом и поворотным кулаком) в ее верхнюю опору. Наверните гайку.
16. Установите внутренний шарнир равных угловых скоростей ведущего вала в его корпус. Затем установите на корпус чехол и зафиксируйте его новым хомутом.
17. Соедините электроразъем (при наличии) адаптивной подвески и зафиксируйте его проводку.
19. Полностью введите палец шарового шарнира нижнего рычага в нижнюю часть поворотного кулака. Установите болт зажима и затяните его требуемым моментом.
20. Соедините со стойкой соединительное звено стабилизатора поперечных колебаний и затяните гайку требуемым моментом. На моделях, оснащенных АБС, не забудьте установить под гайку кронштейн проводки датчика.
21. Установите датчик АБС (при наличии), см. главу 9.
22. Установите шаровой шарнир концевика поперечной рулевой тяги на поворотный кулак и затяните гайку требуемым моментом. Проверьте: отверстия под шплинт должны быть совмещены. При необходимости немного поверните гайку до совмещения, учитывая требуемый момент, указанный в Технических требованиях. Вставьте новый шплинт и разогните его.
23. Установите суппорт тормоза (глава 9).
24. Установите на стойку опорный кронштейн тормозного шланга и затяните его болт.
25. Установите колесо и опустите автомобиль на грунт.
26. Затяните гайки крепления колеса требуемым моментом.

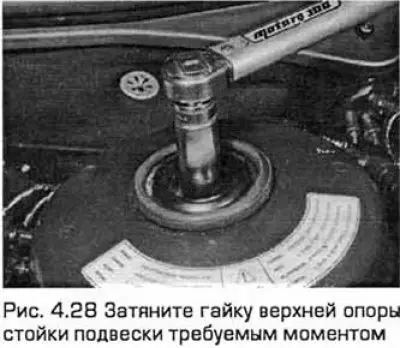

28. Затяните гайку верхней опоры стойки подвески требуемым моментом, удерживая поршень ключом-шестигранником на 8 мм. Если у вас нет необходимого для этого переходника, то сначала затяните гайку накидным ключом, удерживая поршень. Затем затяните гайку требуемым моментом с помощью обычной головки (см. рис. 4.28).
