Предупреждение! На всех моделях установлена воздушная подушка безопасности. Соблюдайте меры предосторожности, указанные в главе 12.
Снятие
1. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).
Предупреждение! В качестве меры предосторожности выдержите паузу (как минимум 15 мин) на случай непреднамеренного срабатывания подушки безопасности. Это время необходимо для рассеивания заряда конденсатора.
2. Поверните рулевое колесо в положение, соответствующее прямолинейному движению.
Предупреждение: Храните подушку безопасности в надежном месте лицевой стороной вниз.
3. Вытащите ключ зажигания. Затем слегка поверните рулевое колесо, чтобы замок рулевого управления закрылся.

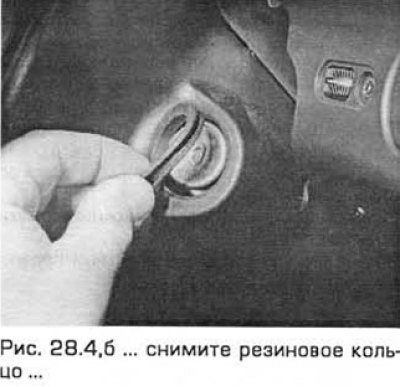

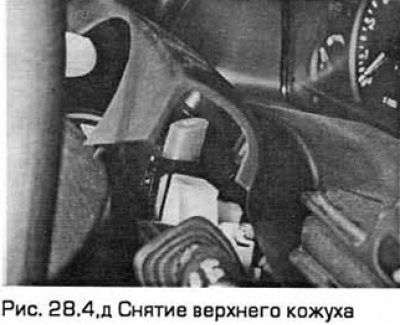

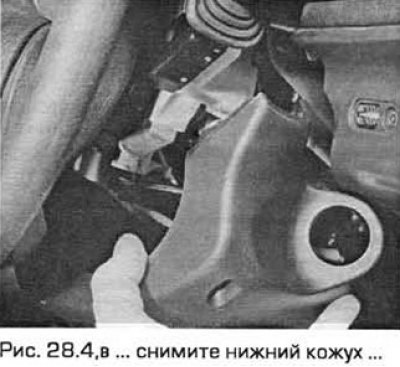

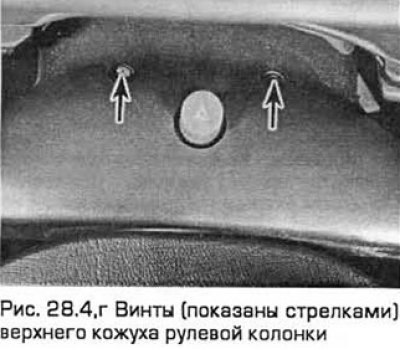

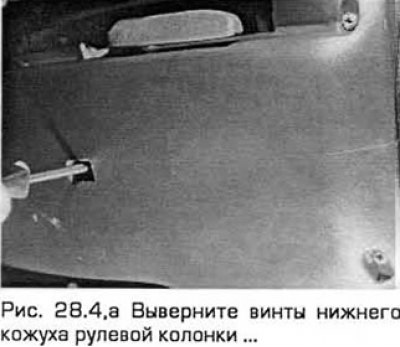

4. Выверните винты и снимите верхний и нижний кожухи рулевой колонки. При снятии нижнего кожуха потребуется вынуть резиновое кольцо из замка зажигания/замка рулевого управления (см. рис. 28.4,а-д).

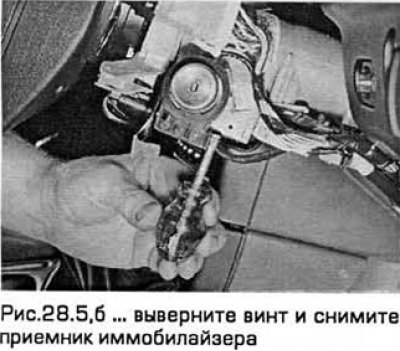

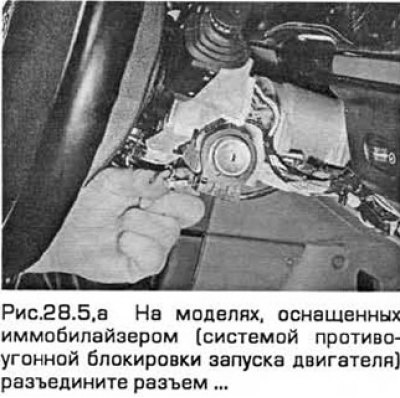

5. На моделях, оснащенных иммобилайзером (системой противоугонной блокировки запуска двигателя), снимите приемник иммобилайзера с замка зажигания. Для этого разъедините разъем и выверните винт (см. рис.28.5,а,б).
6. Снимите нижнюю часть облицовки с лицевой панели со стороны водителя (глава 11).

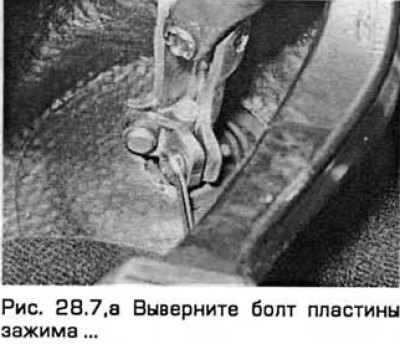

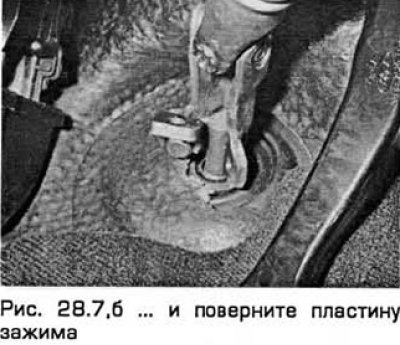

7. Выверните болт пластины зажима крепления рулевого вала к упругой муфте. Поверните пластину зажима, разъединяя пластину и выступ упругой муфты (см. рис. 28.7,а,б).

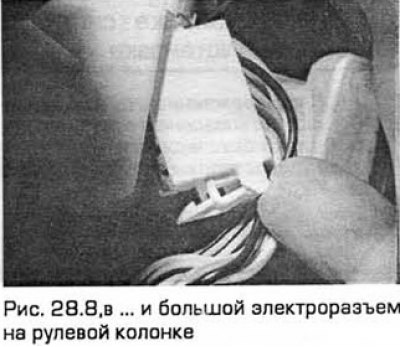

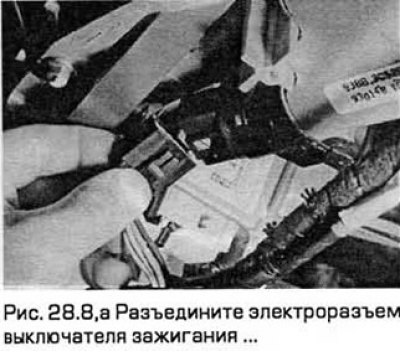

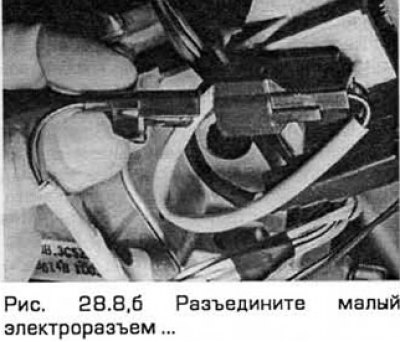

8. Освободите проводку на рулевой колонке от связи и разъедините электроразъемы (см. рис. 28.8,а-в).
9. Отверните гайку и отсоедините нижнюю опору колонки.
10. На моделях с левосторонним управлением разъедините разъем подушки безопасности и освободите его проводку.

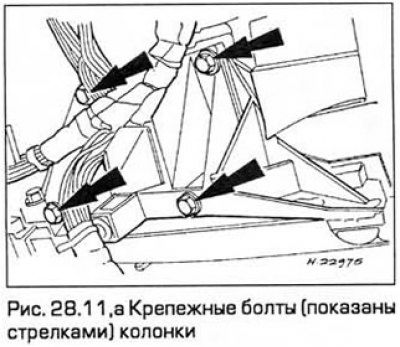

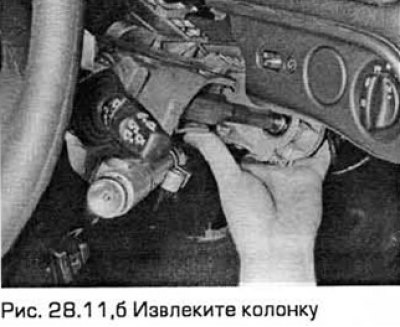

11. Выверните крепежные болты колонки. Затем потяните колонку вверх, чтобы вывести стопорный выступ из канавки кронштейна поперечной балки и извлеките колонку из автомобиля (см. рис. 28.11,а,б).
Проверка

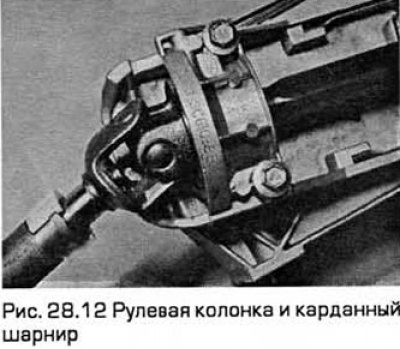

12. После снятия рулевой колонки проверьте карданные шарниры на износ, а верхний и нижний кожухи - на наличие повреждений или вмятин (см. рис. 28.12). Колонка заменяется как комплект.

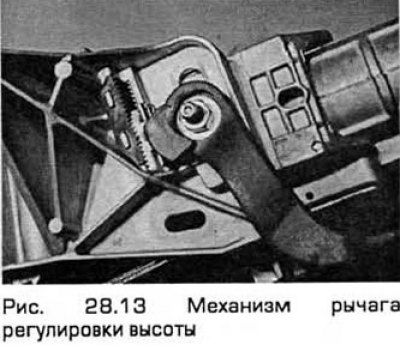

13. Проверьте механизм рычага регулировки высоты колонки на наличие износа и повреждений (см. рис. 28.13).
(Текст взят с портала проекта: Autoinstruction.ru)
14. Когда замок рулевого управления открыт, поверните рулевой вал и проверьте плавность работы верхних и нижних подшипников. Подшипники при необходимости можно заменить отдельно. Разборка и сборка колонки - достаточно простая операция.
Установка
15. Установите рулевую колонку на кронштейн так, чтобы стопор вошел в канавку.

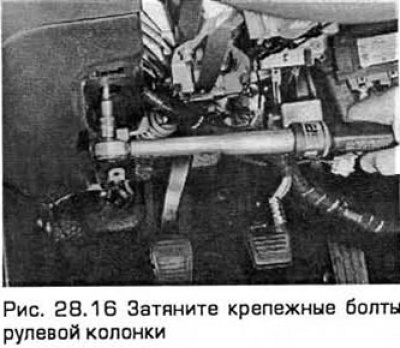

16. Затяните крепежные болты требуемым моментом (см. рис. 28.16).
17. Установите электроразъемы и зафиксируйте проводку связями.
18. Установите рулевой вал на упругую муфту. Поверните пластину зажима. Затем вставьте болт и затяните его требуемым моментом.
19. Установите нижнюю часть облицовки со стороны водителя.
20. Установите верхний и нижний кожухи рулевой колонки.
21. Присоедините отрицательный провод аккумулятора.
