Схема регулировки фар
А – граница света; В – центр светового потока; С – зона освещения ближним светом; D – межосевое расстояние фар; Н – высота установки фар; О – ось автомобиля; X = 130 мм для седана, универсала и автофургона; X = 110 мм для XR3

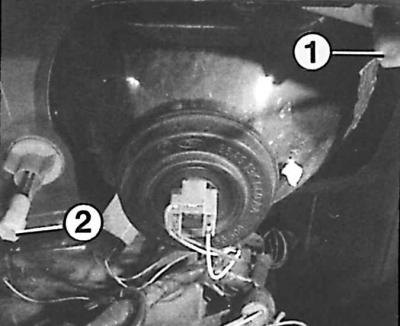

Винты регулировки света фар в автомобилях, изготовленных до 1985 года
1 – регулировка света фар по вертикали (вверх-вниз);
2 – регулировка света фар по горизонтали (влево-вправо)

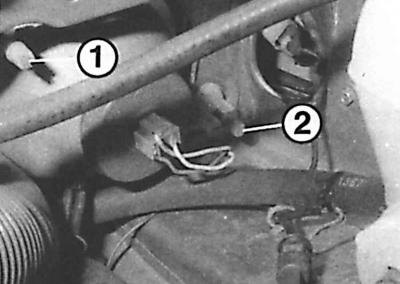

Винты регулировки света фар в автомобилях, изготовленных с 1986 года
1 – регулировка света фар по вертикали (вверх-вниз);
2 – регулировка света фар по горизонтали (влево-вправо)
При регулировке фар должны выполниться следующие условия:
- давление в шинах должно быть в пределах нормы;
- в автомобиле должен находиться только один человек на середине заднего сидения;
- топливный бак должен быть полным.
Регулировка света фар производится при включенном ближнем свете в темное время суток.
Установить автомобиль на ровную горизонтальную поверхность напротив вертикальной стены или экрана на расстоянии 10 метров и произвести регулировку света фар в соответствии с рис. Схема регулировки фар.
