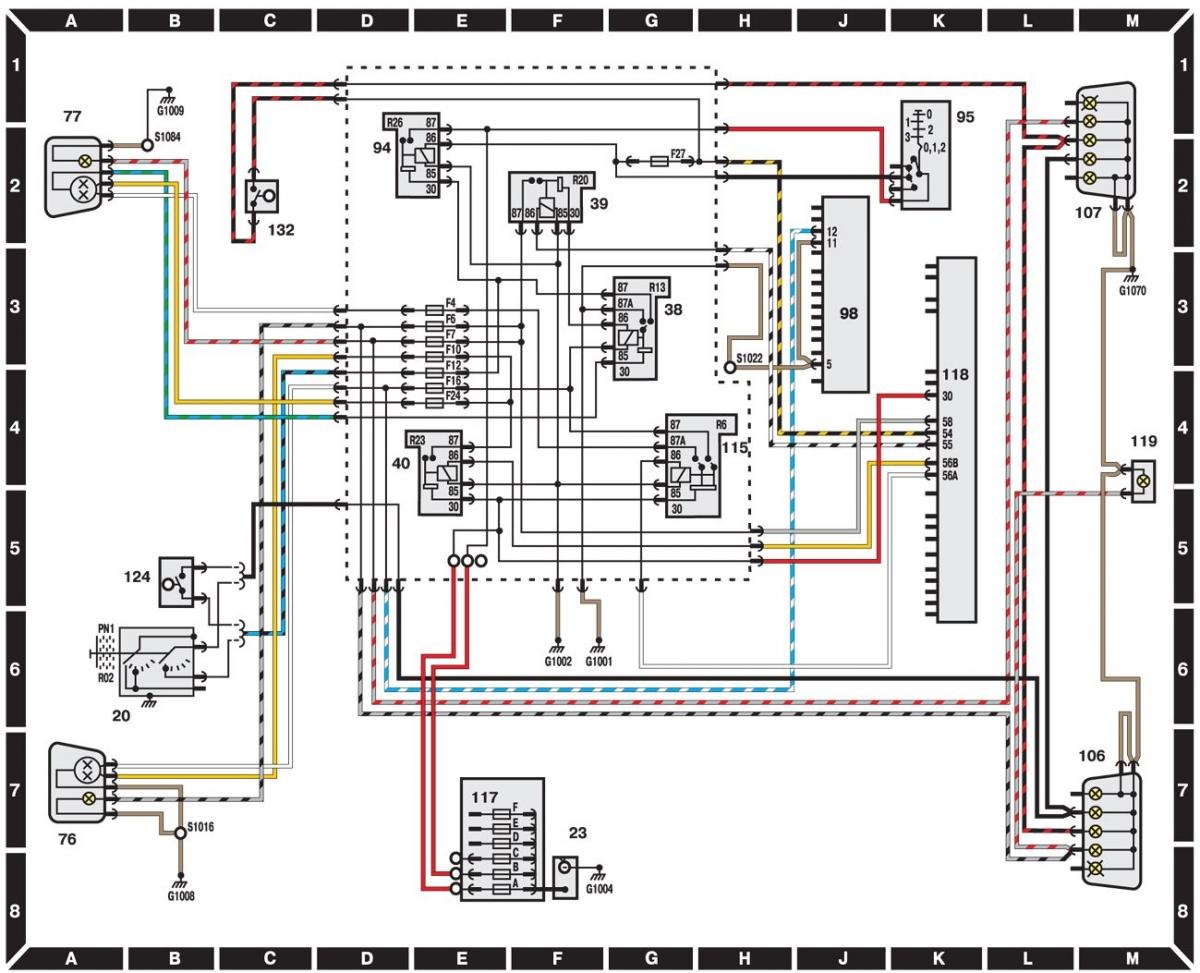

Внешнее освещение, лампы габаритного света, торможения и заднего хода (модели выпуска до 1995 г.)
Открыть большую картинку в новой вкладке »
20 – селектор выбора передач АКП; 23 – аккумуляторная батарея; 38, 39, 40 – реле; 76 – левая фара головного освещения; 77 – правая фара головного освещения; 94 – реле зажигания; 95 – замок зажигания; 98 – комбинация приборов; 106 – левый задний фонарь; 107 – правый задний фонарь; 115 – реле дальнего света фар; 117 – блок предохранителей в моторном отсеке; 118 – переключатель освещения; 119 – фонарь подсветки номерного знака; 124 – выключатель света заднего хода; 132 – выключатель сигнала торможения
