Крышка багажника (Orion)

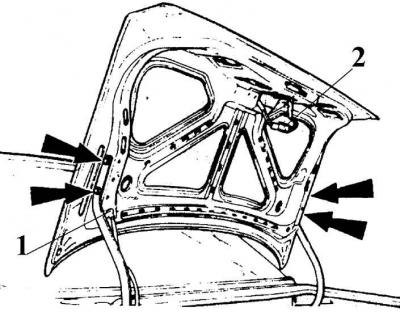

1 – резиновая втулка; 2 – разъем
Стрелками указаны петли.
Снятие и установка
1. Снять провод массы с аккумулятора.
2. Поднять крышку багажника и зафиксировать ее упором.
3. Отключить вилку разъема привода замка багажника, извлечь резиновую проходную втулку, предохраняющую провода, привязать к разъему шнур и вытянуть привода из полости крышки багажника. Шнур оставить в крышке багажника для последующего затягивания проводов.
4. Отметить положение петель крышки багажника, отвинтить болты и снять крышку багажника.
5. Установка крышки багажника производится в последовательности, обратной снятию.
Снятие и установка газонаполненного упора крышки багажника
Газонаполненные упоры крышки багажника устанавливаются на каждой петле двери.
1. Поднять крышку багажника и зафиксировать ее упором.

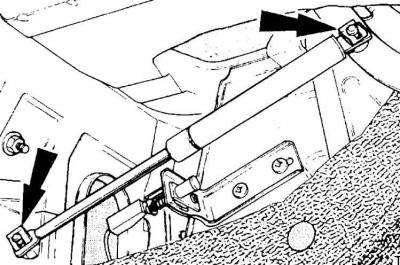

2. Снять фиксирующие зажимы (указаны стрелками) с двух сторон оси крепления газонаполненного упора и снять его.
Источник доступен на веб-сайте [AutoInstruction.ru]
3. Установка газонаполненного упора производится в последовательности, обратной снятию.
