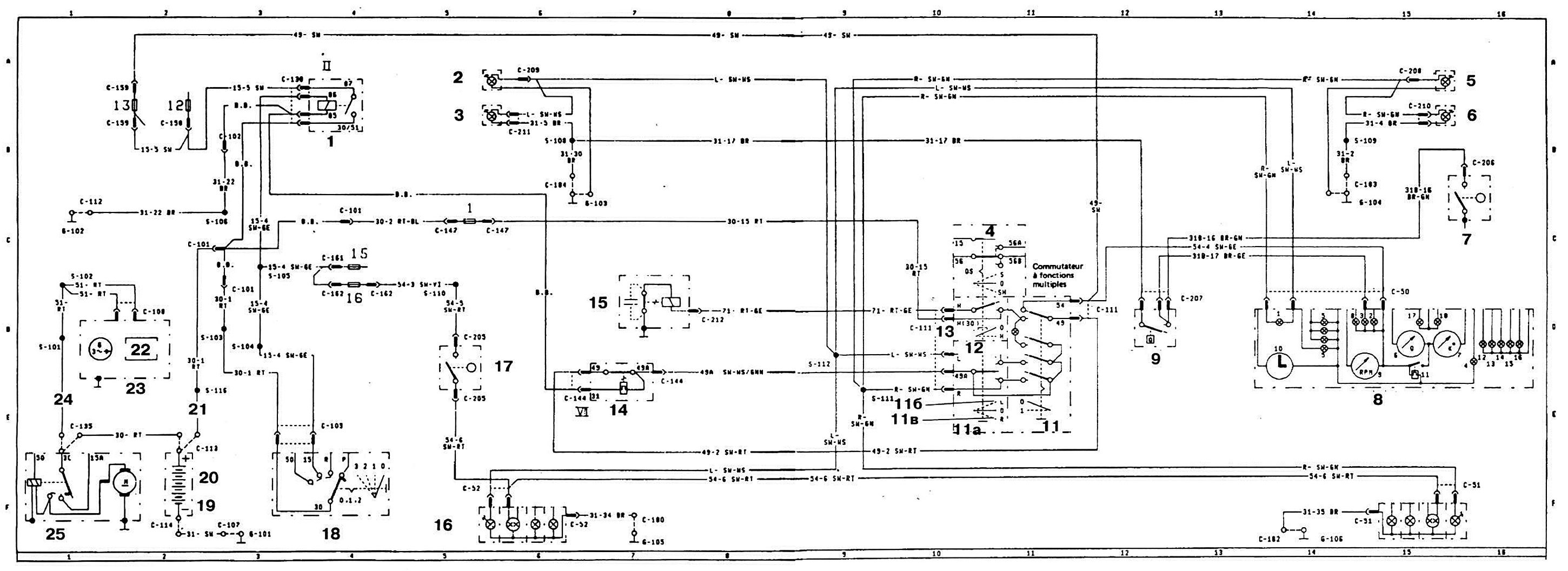

Схема соединений габаритного света и указателей поворотов автомобилей Ford «Escort» выпуска 1980-1982 гг.
Открыть большую картинку в новой вкладке »
1 — реле зажигания; 2 — левый боковой указатель поворота; 3 — левый указатель поворота; 4 — переключатель дальнего/ближнего света; 5 — правый боковой указатель поворота; 6 — правый указатель поворота; 7 — выключатель контрольной лампы стояночного тормоза; 8 — комбинация приборов; 9 — датчик уровня тормозной жидкости; 10 — подрулевой переключатель; 11 — указатели поворотов в режиме аварийной сигнализации; 11а — указатели поворотов в режиме указания поворота; 116 — лев.; 11в — пр.; 12 — указатели поворотов; 13 и 15 — звуковой сигнал; 14 — реле-прерыватель указателей поворотов; 16 — левый задний фонарь; 17 — выключатель стоп-сигнала; 18 — выключатель зажигания с противоугонным устройством; 19 — аккумуляторная батарея; 20 — 12 В; 21 и 24 — плавкое соединение; 25 — стартер.
