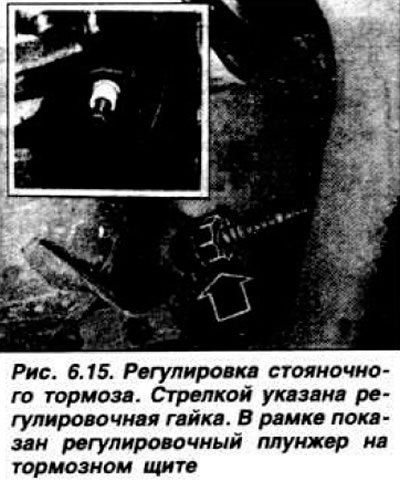

Завести отвертку между регулировочной гайкой и наконечником, отделить ее и, вращая, полностью выбрать слабину троса так, чтобы можно было с трудом повернуть регулировочные плунжеры. После этого довернуть еще на 1/4—1/2 оборота регулировочную гайку. Затянуть рычаг 1 (рис. 6.16) для установки регулировочной гайки на наконечник.
Рис. 6.16. Стояночный тормоз. 1 - рычаг привода; 2 - трос; 3 - уравнительный трос; 4 - уравнитель; 5 - выключатель сигнальной лампы; 6 - крышка выключателя.
Проверить суммарный свободный ход обоих плунжеров, который должен быть в пределах 1,0—2,5 мм.
С конца 1983 г. изменено устройство регулировки стояночного тормоза (рис. 6.17).

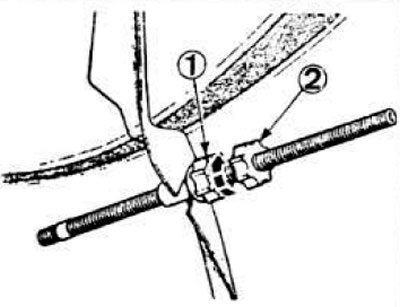

Рис. 6.17. Устройство регулировки стояночного тормоза. 1 - регулировочная гайка; 2 - контргайка.
Соответственно порядок регулировки стояночного тормоза стал следующим. Отвернуть контргайку 2 и регулировочную гайку. Не отделять отверткой регулировочную гайку от втулки, так как они имеют внутреннюю резьбу. Убедиться в том, что тормоз не затянут, а рычаги привода стояночного тормоза упираются в регулировочные плунжеры и не позволяют им перемещаться. Ослабить трос и резко нажать на педаль тормоза для выбора зазора автоматическим устройством. Не использовать отвертку для ослабления натяжения троса, достаточно того, что контргайка и регулировочная гайка отвернуты. Вращая гайку, подвести ее к кронштейну и о (регулировать суммарный свободный ход плунжеров в пределах 0,5—2,0 мм. Затянуть контргайку, вначале рукой до отказа, затем довернуть ключом на два зуба гайки. Убедиться в том, что колеса вращаются свободно.
