Рис. 149. Омыватели ветрового и заднего стекол: 1 - электромагнитный клапан омывателя заднего стекла; 2, 5, 8, 10, 12 - поливинилхлоридные трубки омывателей; 3 - электромагнитный клапан омывателя ветрового стекла; 4 - кронштейн крепления нагнетательного насоса и электромагнитных клапанов; 6 - кронштейн крепления питающего бачка; 7 - питающий бачок; 9 - нагнетательный насос; 11 - жиклер омывателя заднего стекла; 13 - тройник; 14 - жиклер омывателя ветрового стекла.
Бачок 7 устанавливается в моторном отсеке на кронштейне 6 правого брызговика и крепится хомутом. Снизу бачок имеет патрубок, который трубкой 5 соединяется с нагнетательным насосом. Две горловины бачка сверху закрываются крышкой и заглушкой. Под крышку устанавливается фильтр. Бачок с крышкой и заглушкой изготавливаются из полиэтилена.
На кронштейне рядом с бачком крепится нагнетательный насос 9 и электромагнитные клапаны 1 и 3. Насос и клапаны трубками соединяются с жиклерами (рис. 150), корпуса которых изготавливаются из пластмассы. Жиклеры омывателя ветрового стекла устанавливаются в отверстия наружной панели капота, омывателя заднего стекла — в панели крыши над дверью задка.

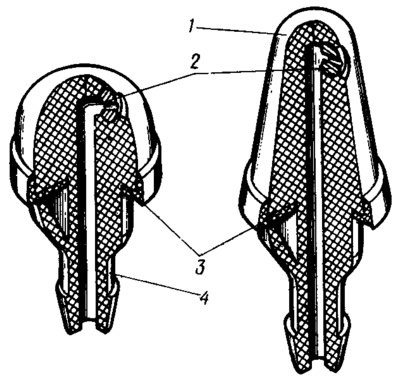

Рис. 150. Жиклеры омывателей ветрового и заднего стекол: 1 - жиклер омывателя заднего стекла; 2 - распылители; 3 - уплотнители; 4 - жиклер омывателя ветрового стекла.
Жидкость из бачка подается насосом через электромагнитные клапаны (когда на них подано напряжение) по трубкам к жиклерам омывателей. Через распылители 2, вставленные в сферические гнезда корпусов 4 жиклеров, жидкость подается в верхнюю зону секторов, описываемых щетками очистителей. Регулирование направления струи осуществляется изменением положения распылителя в гнезде жиклера. Для этого необходимо вставить иголку в отверстие распылителя жиклера и аккуратно повернуть распылитель так, чтобы струя жидкости попала в необходимую зону.
В теплое время года в бачок можно заливать чистую воду, а в холодное время (до минус 25°С) только смесь 25...33% жидкости НИИСС-4 (ТУ 38-1-02-30-76) или «Автоочиститель для стекол-2» (ТУ 6-15-1363-82) с водой (30 см3 на 1 л воды).
Управление работой очистителей и омывателей осуществляется рычагом их переключения. Этот рычаг располагается с правой стороны рулевой колонки и имеет соответствующие символы — указатели положений. Каждому из восьми положений рычага соответствует определенный режим работы очистителей и омывателей:
- I — выключены очистители и омыватели ветрового и заднего стекол;
- II — нефиксированное положение рычага, включен прерывистый режим работы очистителя ветрового стекла;
- III — фиксированное положение рычага, включен прерывистый режим работы очистителя ветрового стекла;
- IV — включена первая скорость очистителя ветрового стекла;
- V — включена вторая скорость очистителя ветрового стекла;
- VI — (на себя) нефиксированное положение, включен омы-ватель ветрового стекла и одновременно очиститель ветрового стекла;
- VII — (от себя) фиксированное положение рычага, включен очиститель заднего стекла;
- VIII — (от себя) нефиксированное положение рычага, включены очиститель и омыватель заднего стекла.
На автомобилях ВАЗ-2109 и 21093 в вариантном исполнении могут устанавливаться очистители и омыватели стекол фар.
