Сцепление состоит из корзины (нажимного диска в сборе) и ведущего диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск. Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимает нажимная пружина диафрагменного типа. Корзина сцепления прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.
К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.
Педаль сцепления подвешена на одной оси с педалью тормоза и крепится к кузову через кронштейн педалей. Верхняя часть педали сцепления выполнена как двуплечий рычаг. К одному его концу прикреплена оттяжная пружина, а к другому - верхний конец троса привода выключения сцепления. Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний конец оболочки удерживается в отверстии перегородки моторного отсека резиновым буфером, а нижний - закреплен двумя гайками в отверстии кронштейна, установленного на картере коробки передач. Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления через металлический поводок. Для исключения самопроизвольного разъединения троса с рычагом вилки на поводке выполнен выступ А (см. рис.).

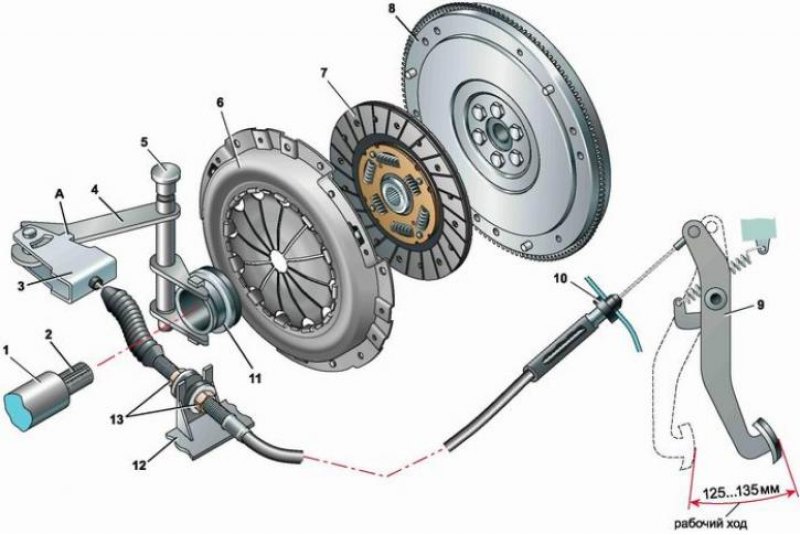

Сцепление: 1 - направляющая втулка выжимного подшипника; 2 - первичный вал коробки передач; 3 - поводок троса (А - выступ); 4 - вилка выключения сцепления; 5 - втулка оси вилки; 6 - нажимной диск в сборе (корзина); 7 - ведомый диск; 8 - маховик; 9 - педаль сцепления; 10 - буфер; 11 - муфта выключения сцепления (выжимной подшипник); 12 - кронштейн на картере коробки передач; 13 - регулировочные гайки троса
Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка - пластмассовая, съемная, а нижняя - бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник). Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой привода выключения сцепления. Постоянное зацепление вилки и муфты обеспечивает пружина П-образной формы. Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.
Отсутствие зазоров в приводе выключения сцепления обеспечивает оттяжная пружина педали сцепления. Благодаря этому муфта выключения сцепления прижата к лепесткам нажимной пружины, а выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.
В процессе эксплуатации накладки ведомого диска изнашиваются. По мере износа педаль сцепления поднимается над полом и ее ход увеличивается. Поэтому при проведении технического обслуживания необходимо проверять состояние сцепления и регулировать ход педали сцепления.
При несвоевременной замене ведомого диска сцепления металлические заклепки крепления фрикционных накладок могут касаться рабочих поверхностей нажимного диска и маховика, оставляя на них борозды.
