Для выполнения работы потребуется мультиметр.
Снятие переключателей по отдельности
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. "Подготовка автомобиля в техническому обслуживанию и ремонту").
2. Снимаем декоративные накладки рулевой колонки (см. "Декоративные накладки рулевой колонки - снятие и установка").

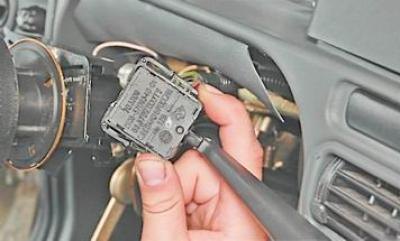

3. Сжав пружинные фиксаторы правого переключателя, извлекаем его из соединителя вместе с подключенной колодкой жгута проводов.

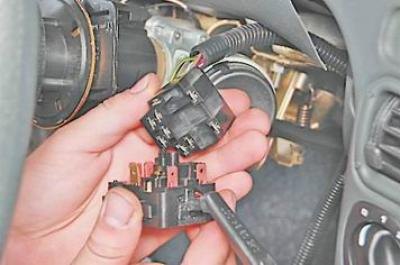

4. Отсоединяем колодку жгута проводов от переключателя.
5. Аналогично снимаем левый подрулевой переключатель.
Проверка

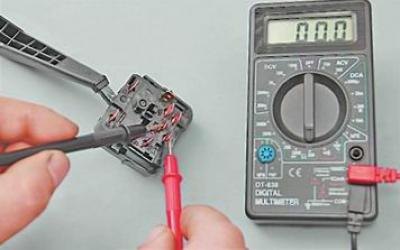

Мультиметром (в режиме омметра) проверяем замыкание контактов в переключателях при различных положениях рычага переключателя.
Замечание: Порядок замыкания контактов при различных положениях рычагов переключателей представлен в таблице 13.9.1
Таблица 13.9.1. Замыкание контактов при различных положениях рычагов подрулевых переключателей
| Положение рычага переключателя | Левый переключатель | Правый переключатель | ||
| Выводы замкнутых контактов* | Включаемое электрооборудование | Выводы замкнутых контактов* | Включаемое электрооборудование | |
| 1 | 49a-49aL | Указатель левого поворота | 53е-53 | Очиститель ветрового стекла выключен |
| 2** | 49a-49aL | Указатель левого поворота | 53е-53 | Кратковременная работа очистителя ветрового стекла |
| 3 | - | Указатели поворота выключены | 53е-53 | Прерывистая работа очистителя ветрового стекла |
| 56-56b | Ближний свет фар | |||
| 4** | 49a-49aR | Указатель правого поворота | 53е-53 | 1-я скорость очистителя ветрового стекла |
| 5 | 49a-49aR | Указатель правого поворота | 53е-53 | 2-я скорость очистителя ветрового стекла |
| 6** | 30-56a | Сигнализация дальним светом фар | 53е-53 | Омыватель ветрового стекла. Омыватель и очиститель фар*** |
| 56-56b | Ближний свет фар | |||
| 7 | 56-56a | Дальний свет фар | 53е-53 | Очиститель заднего стекла. |
| 8** | - | - | 53е-53 | Очиститель заднего стекла. |
| 53ah-WH | Омыватель заднего стекла. | |||
* Обозначения выводов нанесены на корпус переключателя.
** Не фиксированное положение.
*** Устанавливается на часть автомобилей.
Установка переключателей
Устанавливаем переключатели в последовательности обратной снятию.
Снятие переключателей в сборе с соединителем
1. Снимаем рулевое колесо (см. "Рулевое колесо - снятие и установка").
2. Снимаем декоративные накладки рулевой колонки (см. "Декоративные накладки рулевой колонки - снятие и установка").
3. Торцовым ключом на 8 мм отворачиваем на несколько оборотов стяжной болт крепления соединителя подрулевых переключателей.

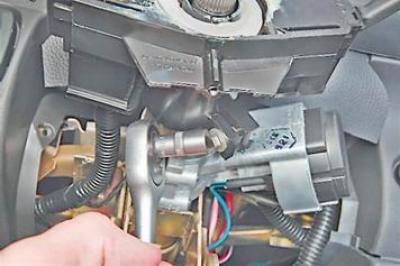

4. Снимаем соединитель с рулевой колонки.

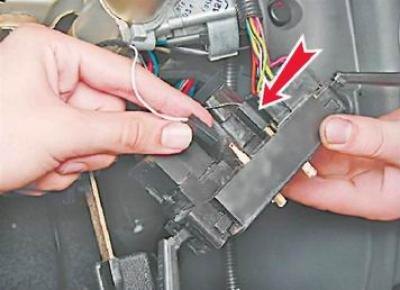

5. Отсоединяем колодки двух проводов от контактов выключателя звукового сигнала.

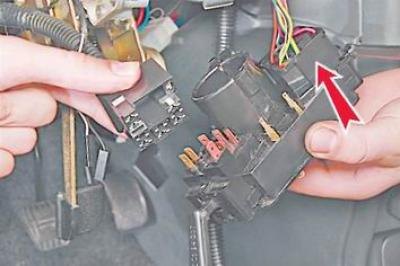

6. Отсоединяем две колодки жгутов проводов от подрулевых переключателей.
Установка соединителя в сборе с переключателями
1. В произвольном порядке подсоединяем колодки двух проводов звукового сигнала к соединителю подрулевых переключателей.
2. Надеваем соединитель на рулевую колонку.
3. Слегка затягиваем стяжной болт крепления соединителя (так, чтобы положение переключателя можно было изменять усилием руки).
Замечание: Необходимо установить соединитель подрулевых переключателей в такое положение, при котором центральный саморез крепления нижней накладки рулевой колонки можно было бы завернуть в соответствующее отверстие соединителя.
4. Устанавливаем нижнюю накладку рулевой колонки на место и крестовой отверткой заворачиваем два самореза крепления накладки к поперечине панели приборов.
5. Регулируем положение соединителя на рулевой колонке, добиваясь возможности заворачивания центрального самореза крепления накладки рулевой колонки в соответствующее отверстие соединителя.
6. Найдя оптимальное положение соединителя, выворачиваем два самореза и снимаем нижнюю накладку рулевой колонки.
7. Не смещая соединитель, затягиваем болт его крепления.
8. Дальнейшую работу выполняем в последовательности, обратной снятию.
