Стойка подвески состоит из корпуса, в котором установлен гидравлический телескопический амортизатор, цилиндрической пружины и верхней опоры. Снаружи к корпусу стойки приварены кронштейн для крепления поворотного кулака, поворотный рычаг и нижняя опорная чашка пружины.
Передняя подвеска: 1 - кронштейн растяжки; 2 - продольная растяжка; 3 - телескопическая стойка; 4 - кронштейн поперечного рычага; 5 - стойка стабилизатора; 6 - поворотный кулак; 7 - шаровая опора; 8 - поперечный рычаг; 9 - скоба крепления штанги стабилизатора; 10 - штанга стабилизатора
Цилиндрическая пружина своим нижним витком опирается в нижнюю опорную чашку, а верхним - в верхнюю опорную чашку, закрепленную на штоке амортизатора. Также на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса, резиновой подушки и подшипника. Корпус опоры крепится к кузову автомобиля тремя шпильками с гайками. Подшипник позволяет штоку амортизатора поворачиваться в опоре при повороте стойки, а резиновый буфер препятствует передаче вибраций на корпус автомобиля.
Шток амортизатора защищен от грязи и пыли гофрированным кожухом. При пробое подвески ход штока ограничен буфером хода сжатия.
Поворотный рычаг стойки соединяется с рулевой тягой через шаровой палец. Изменение длины тяги при помощи ее соединительной муфты позволяет регулировать схождение передних колес.

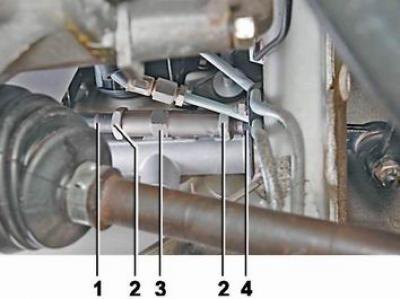

Соединительная муфта рулевой тяги: 1 - рулевая тяга; 2 - контргайка; 3 - соединительная муфта; 4 - наконечник рулевой тяги
[Весь материал скопирован с сайта: autoinstruction.ru]
Поворотный кулак крепится к кронштейну стойки двумя болтами с гайками. Верхнее отверстие кронштейна выполнено овальным, а установленный в него болт имеет эксцентриковый поясок и эксцентриковую шайбу. При вращении этого болта поворотный кулак смещается относительно стойки, поворачиваясь на болте нижнего крепления, как на оси. Благодаря этому изменяется угол между стойкой и кулаком, что, в свою очередь, позволяет регулировать развал переднего колеса.

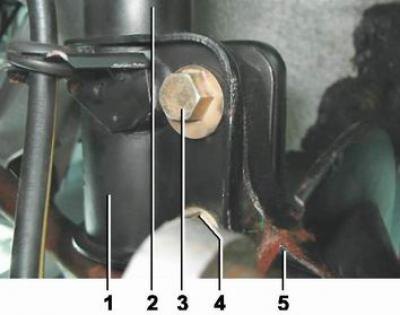

Крепление поворотного кулака к стойке: 1 - кронштейн крепления поворотного кулака; 2 - корпус стойки; 3 - болт (эксцентриковый) верхнего крепления поворотного кулака; 4 - болт нижнего крепления поворотного кулака; 5 - поворотный кулак
В отверстие поворотного кулака запрессован и зафиксирован двумя стопорными кольцами двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса.
Снизу поворотный кулак соединен с поперечным рычагом подвески при помощи шаровой опоры. От перемещения поперечный рычаг удерживается растяжкой, которая своим задним концом крепится через резинометаллический шарнир к рычагу, а передним - через подушку к кронштейну, закрепленному на кузове автомобиля. Изменяя количество шайб в переднем и заднем креплениях растяжки, можно изменять положение рычага, регулируя тем самым угол продольного наклона оси поворота колеса.

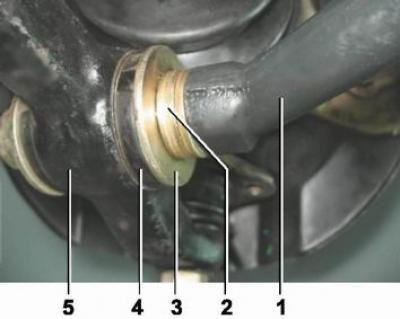

Крепление продольной растяжки к поперечному рычагу: 1 - задний конец продольной растяжки; 2 - регулировочные шайбы; 3 - упорная шайба; 4 - резинометаллический шарнир; 5 - поперечный рычаг подвески
Концы стабилизатора поперечной устойчивости, при помощи стоек, соединены с поперечными рычагами передней подвески автомобиля. Центральная часть стабилизатора закреплена через резиновые подушки на кузове скобами. Движение одного из рычагов через стабилизатор передается на второй. Это позволяет частично синхронизировать работу обеих сторон подвески и тем самым уменьшить раскачивание автомобиля на неровной дороге и крены в поворотах.
После ремонта любых элементов подвески или рулевого управления обязательно проверьте углы установки передних колёс. Качественно провести проверку и регулировку углов установки передних колёс можно только в условиях сервисного предприятия, имеющего специальной стенд для выполнения регулировочных работ.
