Снятие
1. Снимаем дроссельный узел с ресивера, не отсоединяя шланги (см. "Дроссельный узел - снятие, замена прокладки и установка").
2. Головкой на 10 мм отворачиваем два болта крепления кронштейна и отводим трос привода дроссельной заслонки вместе с кронштейном в сторону.

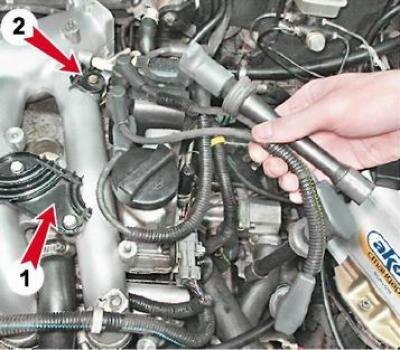

3. Извлекаем наконечники высоковольтных проводов из свечных колодцев 1-го, 2-го, 3-го цилиндров (см. "Высоковольтные провода двигателя 2112 (1,5i 16V) - снятие и установка"), вынимаем высоковольтные провода из пластмассового кронштейна (1) и откладываем их в сторону, не отсоединяя от модуля зажигания.
Аналогично отсоединяем высоковольтный провод четвертого цилиндра от свечи зажигания и пластмассового кронштейна (2).
4. Снимаем держатели жгута проводов со шпилек ресивера и отводим жгут вперед.
Замечание. Чтобы жгут проводов не мешал, можно отсоединить колодки жгута проводов отдатчиков положения коленчатого и распределительного валов, клапана продувки адсорбера и отложить его в сторону
5. Ослабив затяжку хомута, снимаем с патрубка ресивера шланг вакуумного усилителя тормозов.
6. Ключом на 8 мм ослабляем затяжку четырех хомутов, крепящих резиновые муфты к трубам ресивера.
7. Торцовым ключом на 10 мм отворачиваем две гайки крепления ресивера к крышке головки блока цилиндров.
8. Отсоединяем шланг от регулятора давления топлива.
9. Снимаем ресивер с двигателя.
10. При необходимости торцовым ключом на 10 мм отворачиваем четыре болта и снимаем два пластмассовых кронштейна крепления высоковольтных проводов.

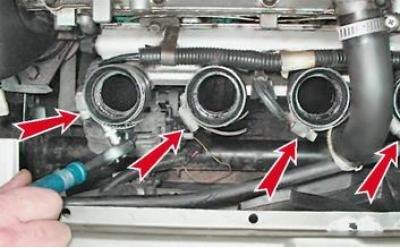

11. При наличии повреждений резиновых соединительных муфт, торцовым ключом на 10 мм ослабляем хомуты их крепления к впускному трубопроводу и снимаем муфты.
Установка
Устанавливаем ресивер в обратной последовательности.
