Примечание. На автомобиле ремень привода ГРМ (газораспределительного механизма) следует заменять через каждые 45 000 км пробега. В процессе эксплуатации автомобиля необходимо периодически проверять натяжение и техническое состояние зубчатого ремня газораспределительного механизма. Для проверки его натяжения необходим специальный индикатор. Но работу по регулировки натяжения можно выполнить с достаточной точностью и без него. Ремень ГРМ должен быть чистый - без следов грязи и масла на его поверхности. Ремень ГРМ с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда подлежит немедленной замене.
Предупреждение. Регулировку ремня ГРМ следует выполнять на холодном двигателе.
Для выполнения регулировки натяжения потребуются:
- ключ для натяжения ремня привода ГРМ;
- штангенциркуль;
- бытовой безмен.

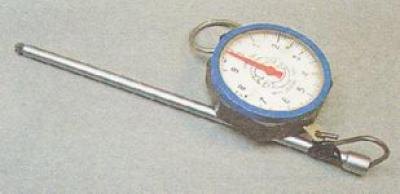

Зацепляем крючок безмена за рукоятку удлинителя торцового ключа. Изоляционной лентой или скотчем закрепляем крючок безмена на удлинителе.
Проверка состояния и регулировка натяжения ремня ГРМ
1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к ТО и ремонту").
2. На инжекторном двигателе ВАЗ 21124 (l,6i) снимаем верхнюю часть передней крышки ремня привода газораспределительного механизма (см. п. 3, 4 "Передняя крышка ремня привода ГРМ - снятие и установка").
На инжекторном двигателе ВАЗ 2112 (l,5i) снимаем переднюю крышку газораспределительного механизма.

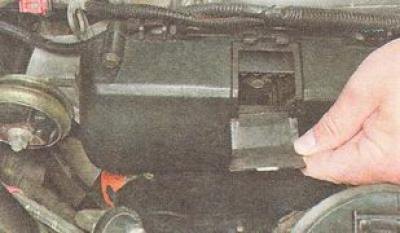

Примечание. Для проверки состояния и натяжения ремня газораспределительного механизма на инжекторном двигателе ВАЗ 2112 достаточно извлечь заглушку из передней крышки.
3. Снимаем правый грязезащитный щиток моторного отсека (см. п. 1-4 "Грязезащитные щитки моторного отсека - снятие и установка").
4. Вращая коленчатый вал (по часовой стрелке за болт шкива) торцовым ключом на 17 мм, осматриваем ремень газораспределительного механизма.
Предупреждение. Попадание на ремень газораспределительного механизма масла и грязи сокращает срок его службы.
5. Натяжение ремня ГРМ проверяем в средней части ветви между шкивами распредвалов. Укладываем на шкивы распредвалов отвертку с длинным лезвием. Через удлинитель, надавив на ремень газораспределительного механизма с усилием 10 кгс, штангенциркулем замеряем его прогиб, который должен составлять 5,4 мм.
Примечание. На автомобиле с двигателем 2112 прогиб ремня газораспределительного механизма можно измерять от кромки передней крышки (если она не снята). Предварительно необходимо определить расстояние от кромки крышки до ремня и учитывать этот размер при измерениях.
Если прогиб больше указанного — натягиваем ремень газораспределительного механизма, если ремень перетянут — ослабляем его натяжение.
Регулировка натяжения
1. Ключом на 17 мм ослабляем затяжку гайки крепления натяжного ролика.
2. Специальным ключом, поворачивая натяжной ролик, регулируем натяжение ремня ГРМ. Не отпуская натяжной ролик, затягиваем гайку его крепления.
Предупреждение. Чрезмерное натяжение ремня газораспределительного механизма сокращает срок его службы и может привести к выходу из строя подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов.
3. Устанавливаем на автомобиль снятые детали в последовательности, обратной снятию.
