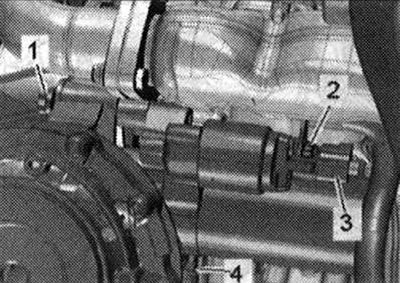

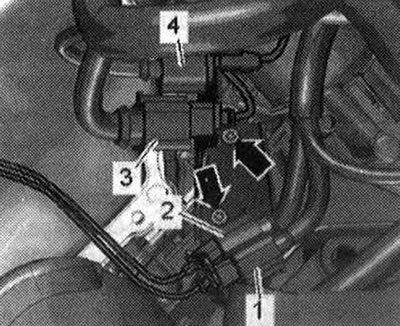

Отсоединить электроразъем -3- стартера, для сдвинуть фиксатор назад и отжать стопор вниз. Отвернуть гайку -2- электропровода и снять стартер. -Поз. 1, 4- не учитывать.
Выкрутить болты -стрелки-. Открутить болты -1...10- и снять нижнюю крышку цепных приводов. Выдавить манжету коленвала со стороны КП из нижней крышки цепи привода.
Установка

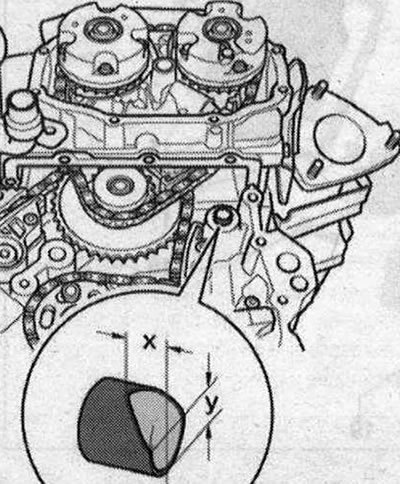

Заменить прокладки, круглые прокладки и уплотн. кольца круглого сечения. Вынуть правую верхнюю пригнанную втулку из блока цилиндров. Обработать напильником кромки центрирующих втулок, как показано на рисунке.
Размер -х- = 6,5 мм. Размер -у- = 8 мм.

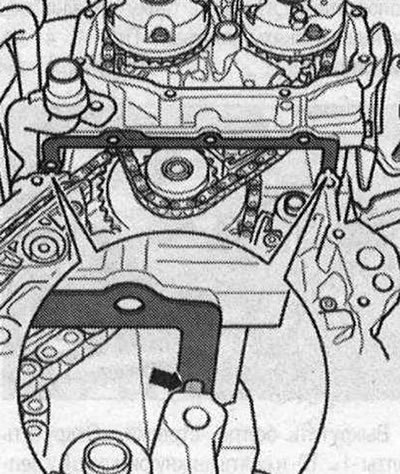

Установить втулку на блок цилиндров таким образом, чтобы обточенная сторона была обращена вверх. За счет этого скоса облегчается установка нижней крышки цепных приводов при установленном блоке цилиндров. Закрыть открытые детали двигателя. Удалить остатки герметика на крышке приводной цепи, блоке цилиндров и ГБЦ, например, вращающейся щеткой-насадкой с пластмассовой щетиной. Очистить посадочные поверхности; на них не должно быть масла и смазки. Непременно очистить резьбовые отверстия для фиксации силового агрегата в блоке цилиндров перед сборкой КП метчиком. Очистить отверстия -стрелка- в прокладках головки блоки цилиндров от старого герметика.

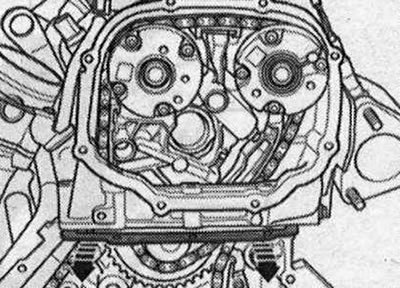

При установленной ГБЦ отверстия в ее прокладке видны лишь наполовину. Слегка отогнуть концы прокладки ГБЦ, не скручи-вать. Надломленную прокладку ГБЦ следует заменить. Слегка отогнуть концы прокладки ГБЦ вниз настолько -стрелки-, чтобы появилась возможность очистить верхнюю посадочную поверхность прокладки и ГБЦ.

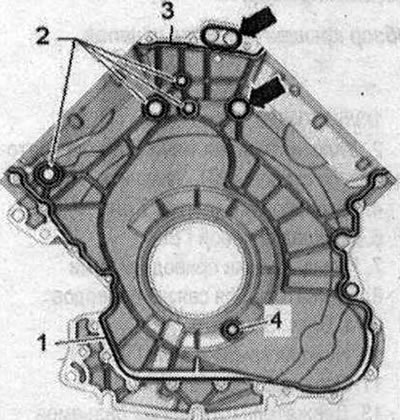

Очистить прокладки ГБЦ снизу и сверху, они должны быть обезжирены. Учитывать срок годности герметика. Отрезать носик тюбика по передней метке (диаметр отверстия прибл.2 мм). Герметик необходимо нанести на нескольких участках двигателя, как описано далее. Нанести на посадочные поверхности сверху и снизу прокладок ГБЦ тонкий слой герметика, для этого снова слегка отогнуть прокладки вниз -стрелки-. Для нанесения герметика на поверхность между ГБЦ и прокладкой использовать плоский предмет: например, пластинчатый щуп. Заполнить герметиком прочищенные отверстия -стрелка- прокладок ГБЦ. Опасность закупоривания каналов системы смазки при избытке герметика. Валик герметика не должен быть толще указанного размера. Нанести валики герметика -1...4- на чистые посадочные поверхности нижней крышки приводных цепей, как показано на рисунке.
Канавка посадочной поверхности должна быть заполнена герметиком. Валики герметика должны выступать над посадочной поверхностью на 1,5...2,0 мм. Валик герметика -2- следует наносить, как показано на рисунке, даже если канавка прерывается. Минимальное время отверждения герметика составляет всего лишь около 5 минут после нанесения. Вставить прокладки -стрелки- в пазы нижней крышки приводных цепей. Установить нижнюю крышку цепных приводов, при этом подвести крышку снизу наискось к посадочной поверхности блока цилиндров и ГБЦ. При установке следить за тем, чтобы не повредить прокладки ГБЦ. Затянуть болты нижней крышки цепей привода ГРМ. Установка в обратном порядке: установить стартер. Установить генератор. Установить корпус масляного фильтра. Установить защитные кожухи цепей ГРМ слева и справа. Установить манжету коленвала.
