Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Монтажный инструмент -710417/1-.
- Контропора -Т30004 (3415)-.
- Цапфа -Т30004/2 (3415/2)-.
- Средство для удаления уплотнений Gasket Stripper (код хранения GST, позиция №R 34402), изготовитель Retech s.r.o.
- Очищающее и обезжиривающее средство, напр. -0 000 401 04-.
- Защитные перчатки и очки.
- Уплотняющее средство -D 176 600А1-.
Снятие
1. Снять нижний защитный кожух моторного отсека.
2. Снять подкрылок правой передней колесной арки (подробнее, см. соответствующий раздел в главе Кузов).
3. Снять поликлиновой ремень привода навесного оборудования (подробнее. см. соответствующий раздел в данной главе).

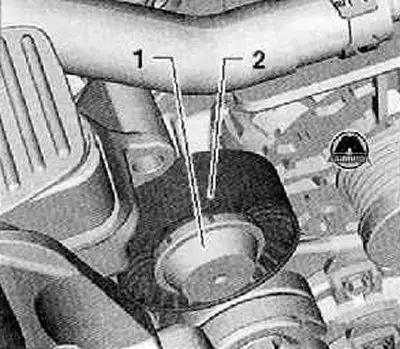

4. Снять, в случае наличия, пылезащитный колпак (1), показанный на рисунке ниже.
5. Снять направляющий ролик (2), ремня привода навесного оборудования как показано на рисунке ниже.
6. Снять шкив насоса системы жидкостного охлаждения, для чего следует придержать шкив ключом для водяного насоса -V.A.G1590-.
7. Снять шкив на коленчатом валу.
8. Снять масляный поддон двигателя в сборе.

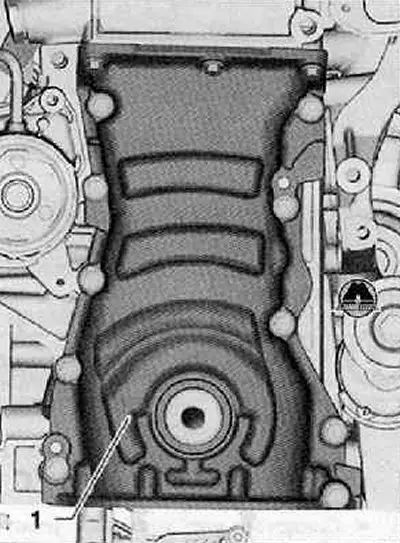

9. Выкрутить все крепежные винты нижней крышки цепи привода газораспределительного механизма (1), как показано на рисунке ниже.
10. Отсоединить и снять осторожно крышку цепи привода газораспределительного механизма.
Установка
1. Установку осуществляют в обратной последовательности действий, причем необходимо соблюдать следующие указания.
Оригинал можно просмотреть на сайте [Autoinstruction.ru]
Внимание. При работе со средством для устранения уплотнения и обезжиривающим средством, следует пользоваться защитными перчатками и очками.
2. Устранить остатки уплотняющего средства (герметика) с уплотняющих поверхностей на нижней крышке цепи привода газораспределительного механизма и на блоке цилиндров при помощи химического средства для устранения уплотнений.
3. Обезжирить уплотняющие поверхности.
4. Отрезать ножницами наконечник (жиклер) тюбика на передней отметке (∅ жиклера — ок. 3 мм).
Примечание.
- Нельзя, чтобы установка, с момент нанесения уплотняющего средства до затяжки крепежных винтов с приложением момента 5 Нм — поворачивание на 30°, длилась дольше, чем 6 минут.
- Уплотняющее средство начинает затвердевать через 6 минут. Применить новые крепежные болты.

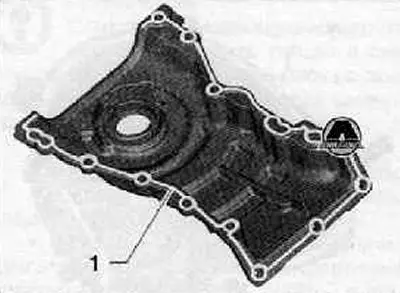

5. Нанести уплотняющее средство/ герметик -D 176 600 А1- на уплотняющую поверхность (1), показанную на рисунке ниже.
6. Слой уплотняющего средства должен иметь толщину 2...3 мм и в местах нахождения отверстий под винты необходимо наносить его вокруг отверстий.
7. Надеть монтажный инструмент -T10417/1- на шатунную шейку коленчатого вала.

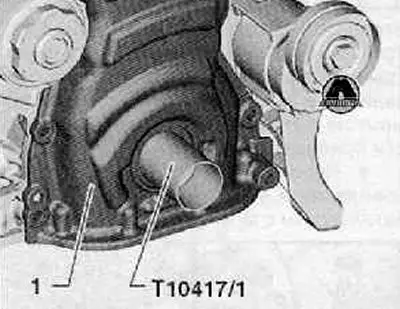

8. Установить нижнюю крышку цепи привода газораспределительного механизма (1) вместе с уплотнительным кольцом осторожно на монтажный инструмент, как показано на рисунке ниже.
9. Снять монтажный инструмент с шатунной шейки коленчатого вала.

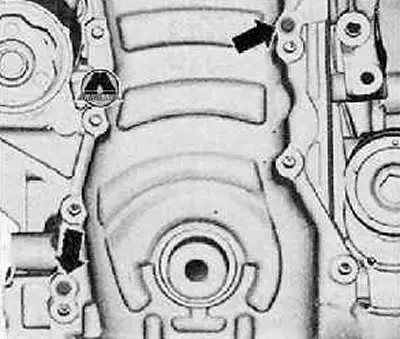

10. Установить нижнюю крышку цепи привода газораспределительного механизма на установочные штифты (стрелки) до тех пор, пока она не будет прилегать к блоку цилиндров, как показано на рисунке ниже. Проследить, чтобы крышка цепи привода газораспределительного механизма не заклинилась.
Внимание. Соблюдать момент затяжки крепежных винтов! Для установки следует применить новые винты.
11. Новые крепежные винты корпуса цепи привода газораспределительного механизма следует сначала затянуть равномерно от руки.

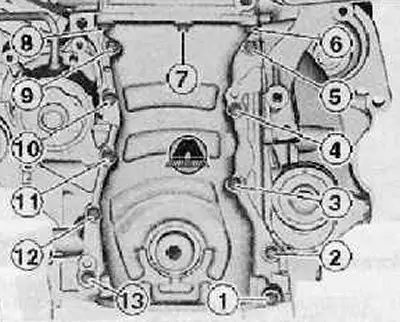

12. Затянуть крепежные винты в указанной последовательности с 1 по 12, как показано на рисунке ниже. Момент затяжки: 5 Нм + повернуть дополнительно на 30°.
13. Установить шкив коленчатого вала.
Моменты затяжки:
- шкив насоса системы жидкостного охлаждения: 20 Нм.
- направляющий ролик: 40 Нм.
