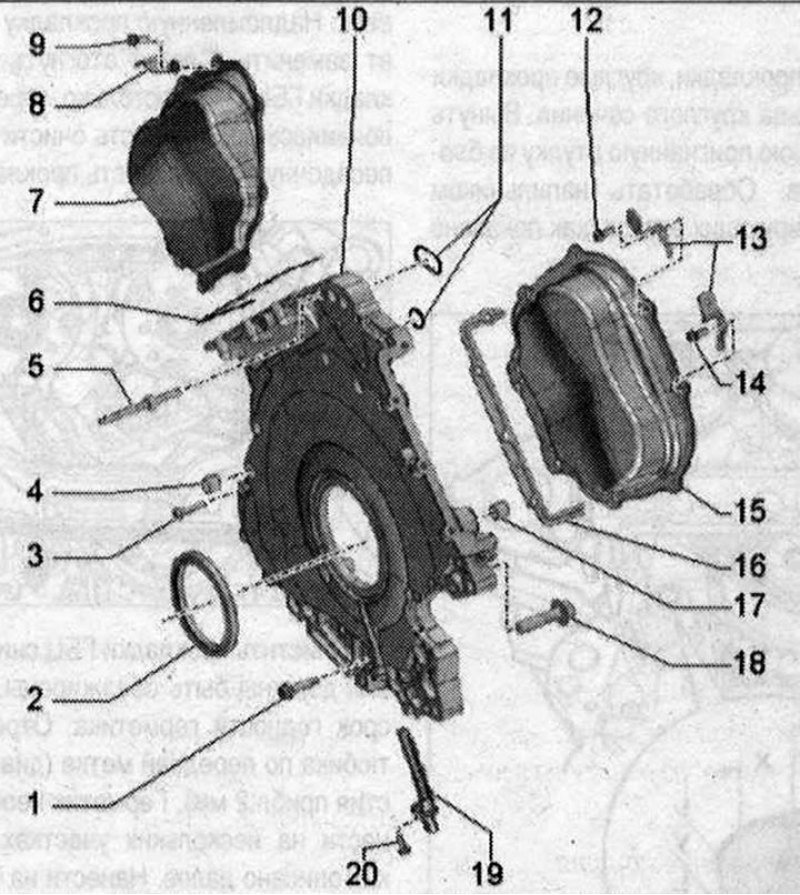

Обзор крышек приводных цепей. I 1/3/5/12/18/20. Болт; 2. Уплотнительная манжета коленчатого вала со стороны КП. Заменить; 4. Установочная втулка. 2 шт.; 6. Прокладка левой ГБЦ; 7. Левая крышка приводной цепи; 8. Держатель для связки проводов; 9/14. Болт. Заменить; 10. Нижняя крышка цепи ГРМ; 11. Прокладки. Заменить; 13. Держатель штекерных разъемов; 15. Правая крышка приводной цепи; 16. Прокладка правой головки цилиндров; 17. Установочная втулка. 2 шт.; 19. Датчик частоты вращения двигателя -G28-

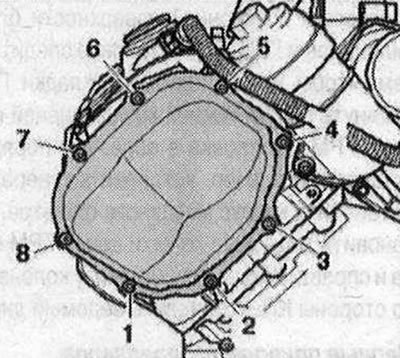

Левая крышка цепи привода. Последовательность и момент затяжки болтов
Заменить болты левой крышки цепи ГРМ. Затянуть болты в последовательности -1 ...8- в 2 этапа следующим образом:
- 1. Затянуть моментом 5 Н·м.
- 2. Довернуть на 90°.

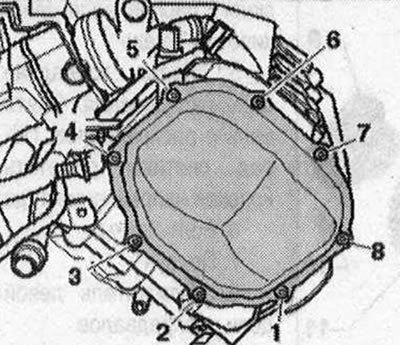

Правая крышка цепи привода. Последовательность и момент затяжки болтов
Заменить болты правой крышки цепи ГРМ. Затянуть болты в последовательности -1 ...8- в 2 этапа следующим образом:
- 1. Затянуть моментом. 5 Н·м.
- 2. Довернуть на 90°.

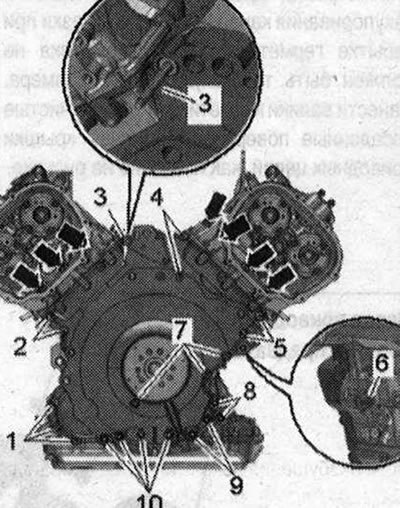

Нижняя крышка приводных цепей. Последовательность и момент затяжки болтов
Затянуть болты в 6 этапа следующим образом:
- 1. Вставить болты -стрелки- и предварительно затянуть с моментом 5 Н·м.
- 2. Затянуть болты -1 ...10- крест на крест моментом 9 Н’М.
- 3. Затянуть болты -стрелки- моментом 9 Н·м.
- 4. Болты -8,9,10- затянуть моментом 22 Н’М.
- 5. Затянуть болт -3- моментом 16 Н·м.
- 6. Затянуть болт -6- моментом 70 Н·м.
