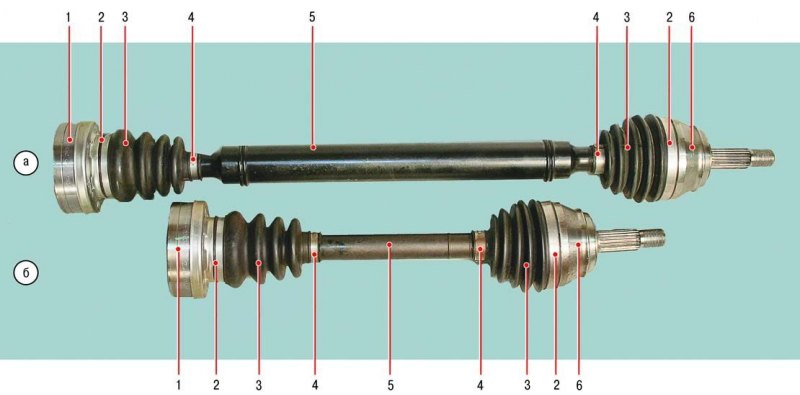

Рис. 6.7. Приводы передних колес: а – привод правого переднего колеса; б – привод левого переднего колеса; 1 – внутренние шарниры равных угловых скоростей; 2 – большие хомуты крепления чехлов шарниров; 3 – чехлы шарниров; 4 – малые хомуты крепления чехлов шарниров; 5 – валы приводов; 6 – наружные шарниры равных угловых скоростей
Приводы передних колес состоят из внутренних 1 (рис. 6.7) и наружных 6 шарниров равных угловых скоростей (ШРУС), соединенных валами 5. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает осевые смещения валов при повороте передних колес и работе подвески.
Наружный шарнир типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.
Обойма наружного шарнира установлена на шлицах вала 5 и зафиксирована на валу стопорным кольцом.
Внутренний шарнир типа ГКН отличается от наружного тем, что дорожки корпуса обоймы выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Корпус внутреннего шарнира прикреплен к фланцу полуоси коробки передач шестью болтами.
Обойма внутреннего шарнира установлена на шлицах вала 5 и зафиксирована на валу стопорным кольцом.
В наружном и внутреннем шарнирах установлены шарики одной сортировочной группы. Все детали шарниров селективно подобраны друг к другу, поэтому ремонтировать шарниры заменой отдельных деталей нельзя и в запасные части поставляют только шарнир в сборе, а также малый ремкомплект, включающий в себя стопорное кольцо, чехол, хомуты крепления чехла и в некоторых случаях смазку.
Смотрите полную версию на сайте: www.autoinstruction.ru
Для смазки шарниров применена специальная смазка с дисульфидом молибдена (отечественный аналог — ШРУС-4). Полости всех шарниров защищены от попадания дорожной грязи и воды резиновыми гофрированными чехлами 3, закрепленными на корпусах шарниров и на валах приводов соответственно большими 2 и малыми 4 хомутами.
Валы приводов имеют разную длину и конструкцию (вал правого привода изготовлен из толстостенной трубы, а левого — из прутка), поэтому приводы правого и левого колес невзаимозаменяемы.
Полезный совет. Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто из-за повреждения защитных чехлов. Такая работа достаточно дорогая и трудоемкая. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
