6.6. Приводы передних колес: а – привод правого переднего колеса; б – привод левого переднего колеса; 1 – динамический демпфер; 2 – наружные шарниры; 3 – валы приводов передних колес; 4 – внутренние шарниры
Приводы передних колес состоят из наружных 2 (рис. 6.6) и внутренних 4 шарниров равных угловых скоростей (ШРУС), соединенных валами 3. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Все шарниры обоих приводов – типа «Трипод», причем наружные шарниры обоих приводов одинаковы по конструкции, а внутренние – разные. Поэтому правый и левый приводы невзаимозаменяемы. Для снижения вибрации в трансмиссии на валу правого привода установлен с натягом динамический демпфер 1.
На автомобиле Renault Logan применяют наружные шарниры типа GE 86 и внутренние типа GL 69 (левый) и RC 462 (правый).
6.7. Наружный шарнир равных угловых скоростей GE 86: 1 – хомуты крепления чехла; 2 – трехшиповая ступица; 3 – ролик; 4 – зубчатый диск датчика ABS (при наличии ABS); 5 – корпус шарнира; 6 – пружина; 7 – регулировочная проставка; 8 – толкатель; 9 – вал привода; 10 – чехол шарнира
Наружный шарнир 2 состоит из корпуса 5 (рис. 6.7) и трех роликов 3, надетых на цапфы трехшиповой ступицы 2. Последняя выполнена за одно целое с корпусом шарнира. Ролики входят в пазы обоймы шарнира, выполненной за одно целое с валом 9 привода. Такая конструкция позволяет шарниру поворачиваться на требуемый угол. Шлицевый хвостовик корпуса наружного шарнира закреплен в ступице переднего колеса гайкой. Герметизация шарнира обеспечена чехлом 10, закрепленным хомутами 1 на корпусе шарнира и на валу привода.
Для ремонта наружного шарнира в запасные части поставляют только его чехол и хомуты крепления чехла. В случае выхода из строя шарнир нужно заменять в сборе с приводным валом, так как обойма шарнира составляет с валом неразборный узел.

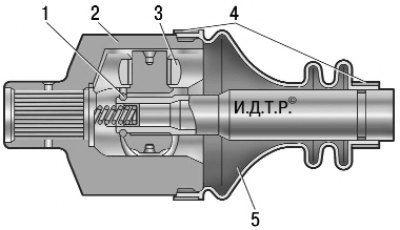

6.8. Правый внутренний шарнир равных угловых скоростей RC 462: 1 – стопорное кольцо; 2 – корпус шарнира; 3 – ролик трехшиповой ступицы; 4 – хомуты крепления чехла; 5 – чехол шарнира; 6 – пружина
Правый внутренний шарнир состоит из корпуса 2 (рис. 6.8) и трех роликов 3 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов. Трехшиповая ступица зафиксирована на валу привода стопорным кольцом 1, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Наконечник корпуса внутреннего шарнира с внутренними шлицами надет на шлицевый хвостовик правой полуосевой шестерни. От осевого перемещения на хвостовике шестерни при работе подвески корпус шарнира зафиксирован разжимной пружиной 6, установленной внутри шарнира. Герметизация шарнира обеспечена чехлом 5, закрепленным хомутами 4 на корпусе шарнира и на валу привода. В картере коробки передач наконечник корпуса шарнира уплотнен резиновым кольцом тороидальной формы и самоподжимным сальником.
Для ремонта правого внутреннего шарнира в запасные части поставляют два ремкомплекта: большой, включающий в себя все детали шарнира, и малый, аналогичный ремкомплекту наружного шарнира.

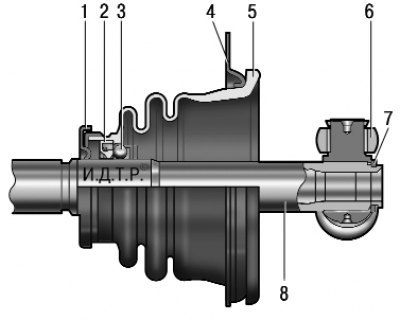

6.9. Левый внутренний шарнир равных угловых скоростей GL 69: 1 – грязеотражатель; 2 – сальник; 3 – подшипник; 4 – держатель чехла; 5 – чехол шарнира; 6 – ролик трехшиповой ступицы; 7 – стопорное кольцо; 8 – вал привода
Левый внутренний шарнир состоит из трех роликов 6 (рис. 6.9) на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. Функцию корпуса шарнира выполняет левая полуосевая шестерня коробки передач сложной формы. Ее внутренние пазы для роликов выполнены аналогично пазам корпуса 2 (см. рис. 6.8) правого внутреннего шарнира. Трехшиповая ступица зафиксирована на валу 8 (см. рис. 6.9) привода стопорным кольцом 7. Ролики позволяют ступице перемещаться в пазах полуосевой шестерни в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Герметизация шарнира обеспечена чехлом 5, неподвижно закрепленным с помощью держателя 4 на картере коробки передач. Вал привода, вращающийся внутри чехла в подшипнике 3, загерметизирован сальником 2, установленным под чехлом в съемном узле, общем с подшипником.
Для ремонта левого внутреннего шарнира в запасные части поставляют два ремкомплекта: большой, включающий в себя все детали шарнира, кроме полуосевой шестерни, и малый, включающий чехол шарнира и узел подшипника в сборе с сальником.
Для смазки наружных шарниров и правого внутреннего шарнира применяют специальную смазку с дисульфидом молибдена MOBIL CVJ 825 BLACK STAR (поставляется вместе с ремкомплектом шарнира, отечественный аналог – ШРУС-4). Шлицы хвостовика внутреннего шарнира смазывают консистентной смазкой MOLYKOTE BR2, а левый внутренний шарнир – трансмиссионным маслом для коробки передач.
Примечание. Шарниры приводов очень долговечны, их расчетный ресурс почти равен ресурсу автомобиля. Однако в эксплуатации их меняют или ремонтируют довольно часто из-за того, что не обращают внимание на состояние защитных чехлов. Такая работа довольно дорога и трудоемка. Для того чтобы серьезно сэкономить, регулярно проверяйте состояние защитных чехлов шарниров и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
