Вам потребуются: все инструменты, необходимые для снятия рулевой колонки, а также ключ «на 13», пассатижи, бородок, молоток.

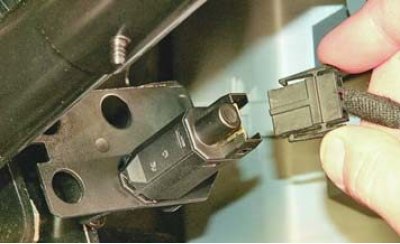

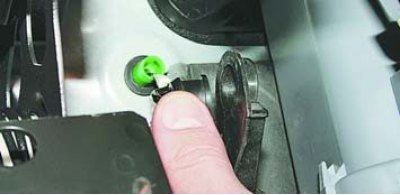

1. Отсоедините колодку жгута проводов от выключателя стоп-сигнала, сжав фиксаторы ее крепления.

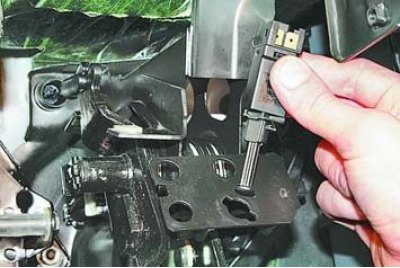

Примечание. Если снимаете педальный узел для замены, снимите с него выключатель стоп-сигнала (см. «Замена выключателя стоп-сигнала»).

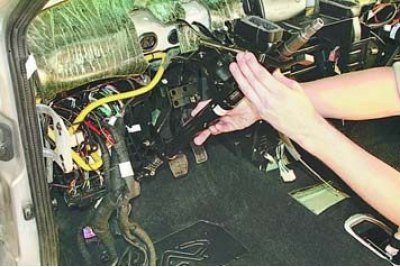

2. Снимите рулевую колонку (см. «Снятие и установка рулевой колонки»).

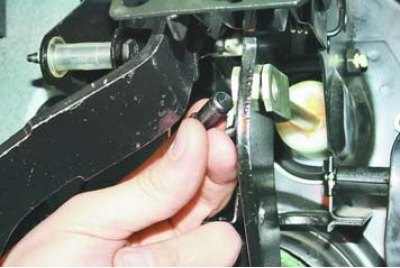

3. Отсоедините вилку толкателя вакуумного усилителя тормозов от педали тормоза (см. «Замена вакуумного усилителя тормозов»).

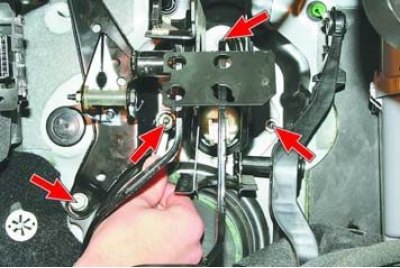

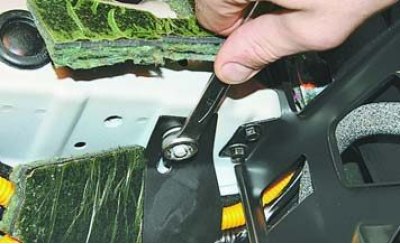

4. Отверните три гайки, которыми одновременно прикреплены к щиту передка вакуумный усилитель тормозов и кронштейн педального узла, одну гайку левого бокового крепления кронштейна...
5. ...а также гайку верхнего крепления кронштейна.

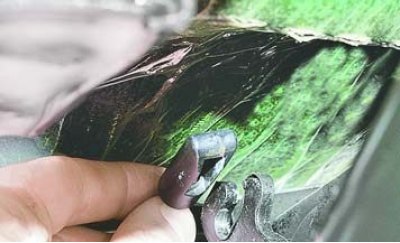

6. Отсоедините тросы от педали управления дроссельной заслонкой (см. «Регулировка и замена троса привода дроссельной заслонки»)...
7. ...и от педали сцепления.

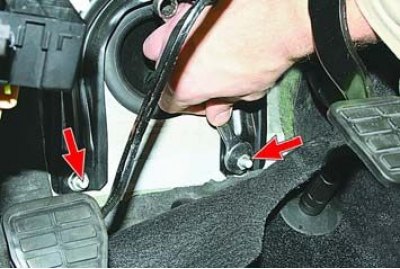

8. Отверните две гайки нижнего крепления кронштейна педального узла к щиту передка...

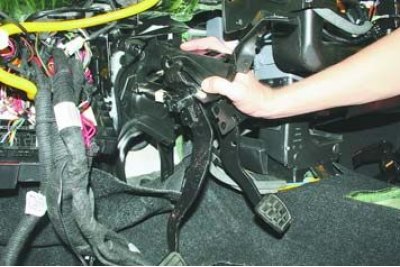

9. ...и снимите педальный узел.

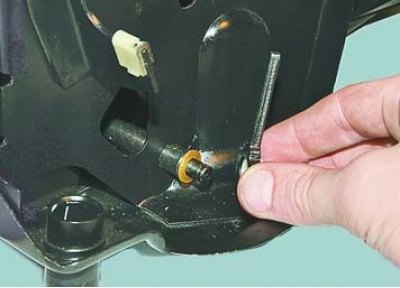

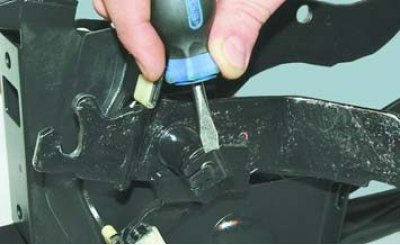

10. Для снятия педалей сцепления и тормоза подденьте отверткой...

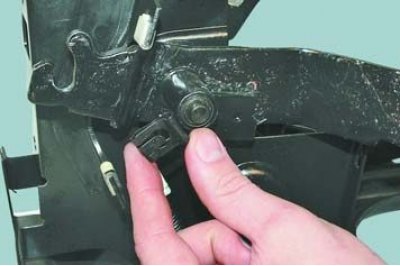

11. ...и снимите фиксатор оси педалей.

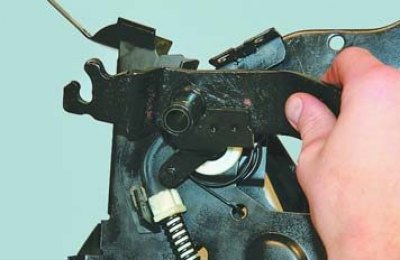

12. Снимите с оси педаль сцепления...

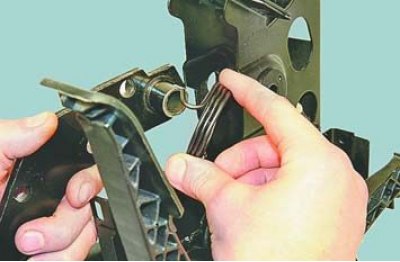

13. ...ее возвратную пружину...

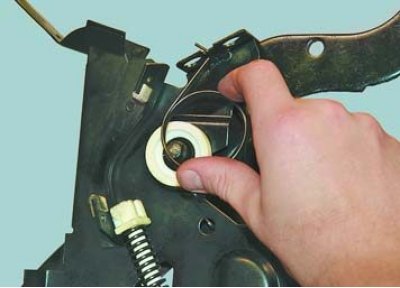

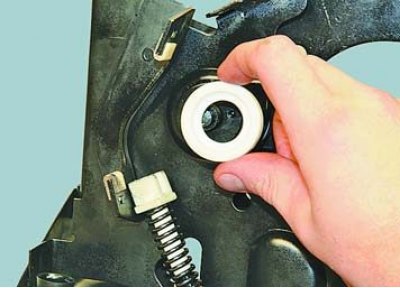

14. ...и дистанционную втулку.

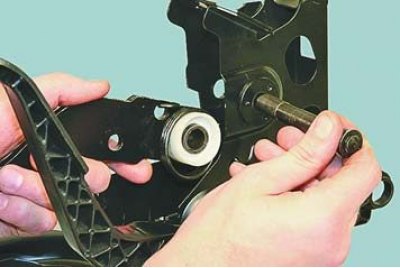

15. Извлеките ось педалей, снимите с кронштейна педаль тормоза...

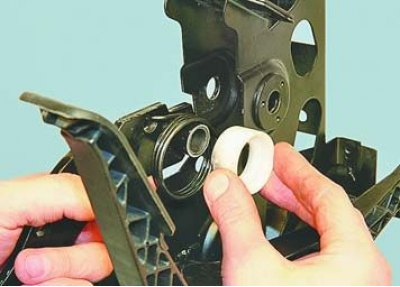

16. ...и снимите с педали дистанционную втулку...
17. ...и возвратную пружину.

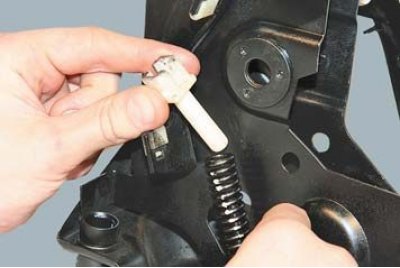

18. Снимите сухарь сервомеханизма педали сцепления...

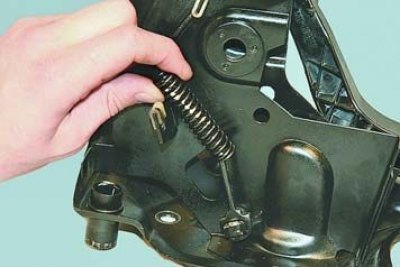

19. ...и его пружину.

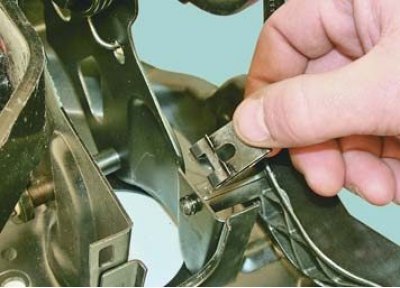

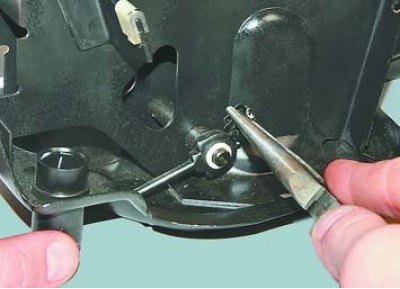

20. Снимите фиксатор направляющей сервомеханизма...
21. ...и снимите с оси кронштейна направляющую и ее дистанционную шайбу.

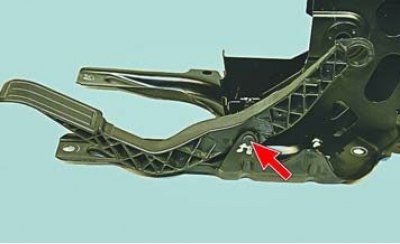

Примечание. Педаль привода дроссельной заслонки снимайте только в случае крайней необходимости, так как ее ось дополнительно зафиксирована в кронштейне сваркой.

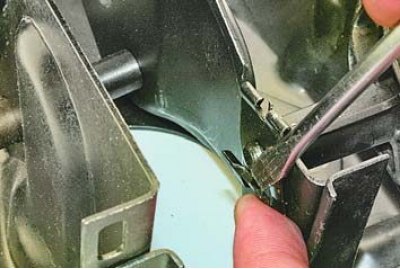

22. Если требуется снять педаль привода дроссельной заслонкой, удалите любым доступным способом сварочный шов (см. примечание выше), поддев отверткой...
23. ...снимите фиксатор ее оси, извлеките ось из отверстий кронштейна и педали и снимите педаль.

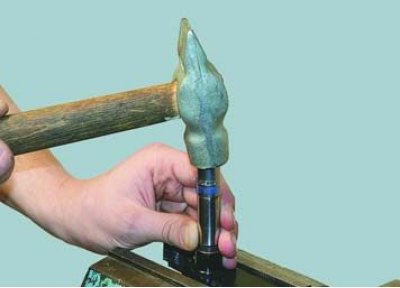

24. При необходимости замены пластмассовых втулок педалей выпрессуйте их из проушин педалей оправкой подходящего диаметра (например, головкой из набора инструментов). Запрессуйте новые втулки в обратном порядке.
25. Соберите педальный узел, заменив:

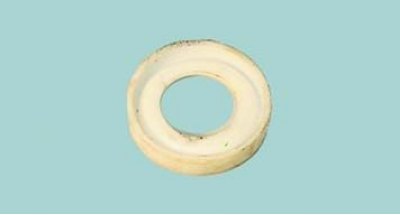

– изношенные или поврежденные дистанционные втулки;

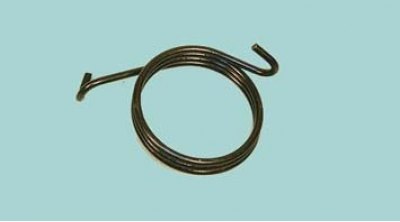

– потерявшие упругость или сломанные возвратные пружины педалей;

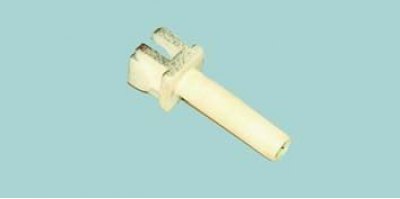

– сухарь...

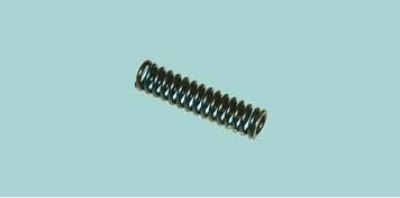

...и сильно обжатую пружину сервомеханизма.
Примечание. Перед сборкой все трущиеся поверхности осей, втулок и пружин смажьте консистентной смазкой, например Литолом.
