Версии с механической трансмиссией
1. Снять переднюю напольную консоль.
2. Снять нижнюю облицовку приборной панели.
3. Снять наружную облицовочную крышку приборной панели.
4. Снять боковой декоративный молдинг ветрового стекла.
5. Снять облицовки порогов передней и задней дверей автомобиля.
6. Отвернуть два крепления вакуумного усилителя тормозов.
7. Снять главный тормозной цилиндр.
8. Снять рулевую колонку.

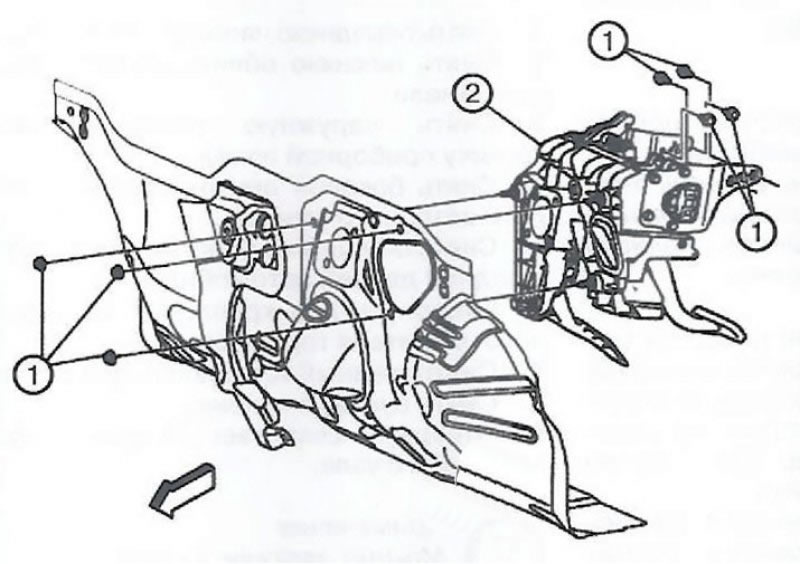

9. Отвернуть семь гаек (1) крепления педального узла.
Примечание. Момент затяжки: 22 Нм.
10. Отцепить рычаг отпирания капота, отсоединить растяжку приборной панели, приподнять и зафиксировать приблизительно в 40 мм с левой стороны автомобиля.
11. Отсоединить электрические разъемы.
12. Отцепить педаль тормоза от штока усилителя тормозов, потянув в обратную от него сторону.
[Источник расположен на веб-ресурсе: AutoInstruction.ru]
13. Снять педальный узел (2).
14. Установка производится в порядке, обратном снятию.
Примечание. Установить новую защелку на рычаг педали тормоза.
Версии с автоматической трансмиссией
1. Снять переднюю напольную консоль.
2. Снять нижнюю облицовку приборной панели.
3. Снять наружную облицовочную крышку приборной панели.
4. Снять боковой декоративный молдинг ветрового стекла.
5. Снять облицовки порогов передней и задней дверей автомобиля.
6. Отвернуть два крепления вакуумного усилителя тормозов.
7. Снять рулевую колонку.

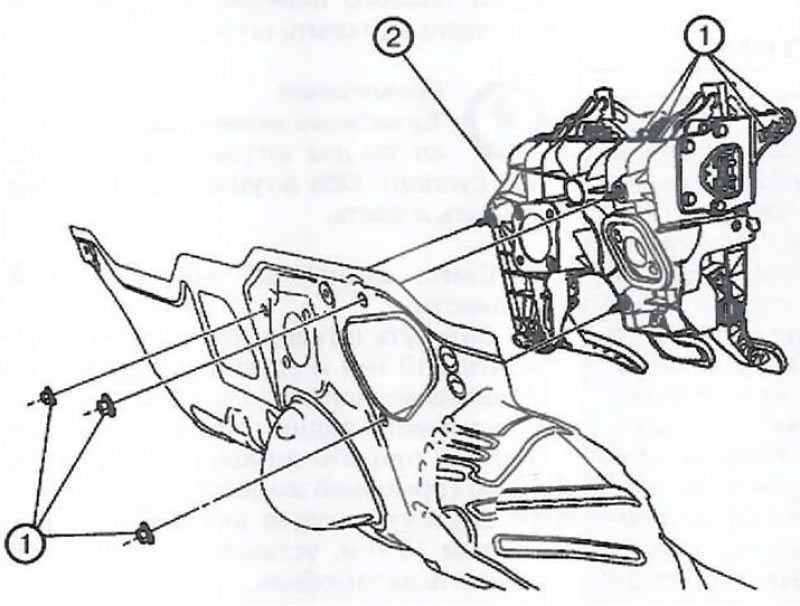

8. Отвернуть семь гаек (1) крепления педального узла.
Примечание. Момент затяжки: 22 Нм.
9. Отцепить рычаг отпирания капота, отсоединить растяжку приборной панели, приподнять и зафиксировать приблизительно в 40 мм с левой стороны автомобиля.
10. Отсоединить электрические разъемы.
11. Отцепить педаль тормоза от штока усилителя тормозов, потянув в обратную от него сторону.
12. Снять педальный узел (2).
13. Установка производится в порядке, обратном снятию.
Примечание. Установить новую защелку на рычаг педали тормоза.
