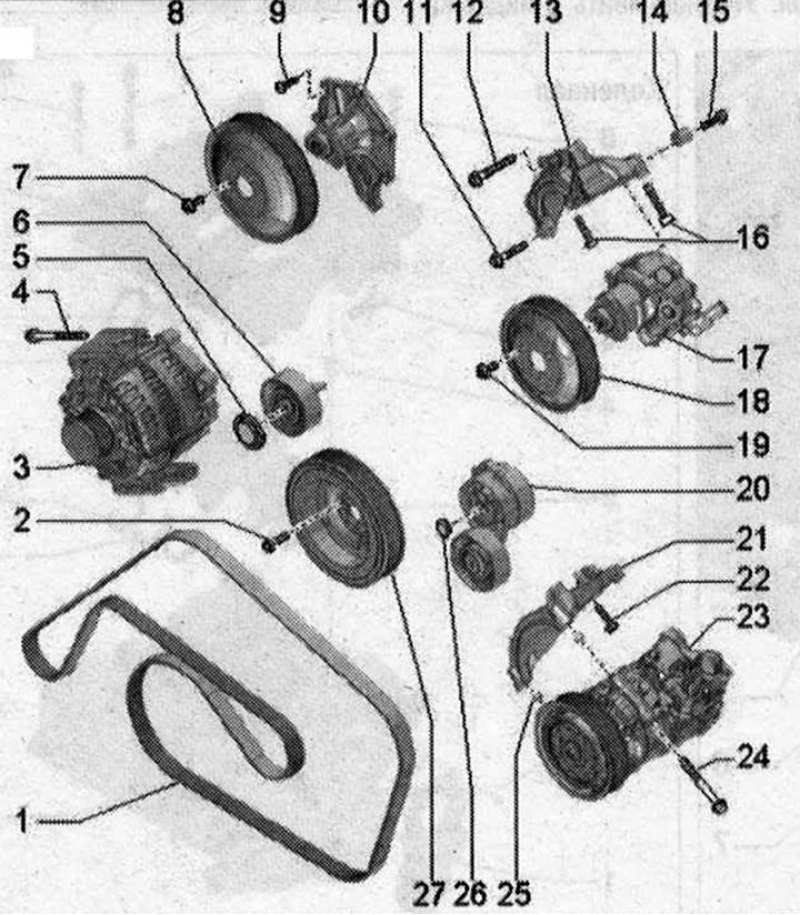

Поликлиновой привод 1. Поликлиновой ремень. Перед снятием отметить направление хода мелом или фломастером. Не перегибать. При установке следить за правильным положением на шкивах; 2. Болт. Заменить. 20 Н·м + доворот на 90°; 3. Генератор; 4/7/9/11/12/15/16/19/24. Болт; 5. Крышка направляющего ролика; 6. Направляющий ролик поликлинового ремня. 40 Н·м; 8. Шкив ременного привода насоса ОЖ; 10. Насос ОЖ; 13. Кронштейн лопастного насоса гидросистемы рулевого управления; 14. Сдвижная втулка; 17. Крыльчатый насос гидроусилителя рулевого механизма; 18. Звездочка поликлинового ремня лопастного насоса гидросистемы рулевого управления; 20. Натяжной элемент поликлинового ремня. 40 Н·м; 21. Кронштейн компрессора кондиционера. При установке следить за положением установочных втулок; 22. Болт. 20 Н·м; 23. Компрессор кондиционера. Магистрали хладагента не откручивать/ отсоединять. При установке следить за положением установочных втулок -поз. 25-; 25. Установочная втулка. 2 шт.; 26. Крышка натяжного элемента; 27. Демпфер крутильных колебаний со шкивом поликлинового ремня

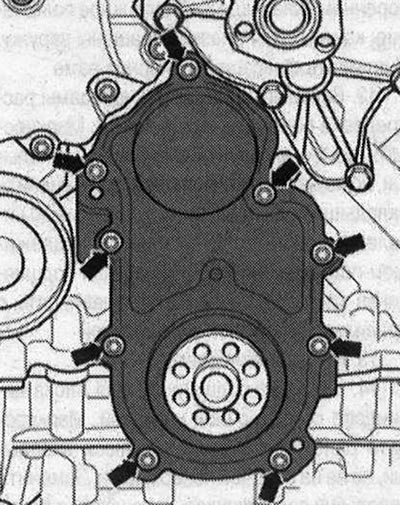

Уплотн. фланец со стороны шкива. Момент и последовательность затяжки
Болты -стрелки- затянуть с конечным моментом 9 Н·м поэтапно крест-накрест.
Снятие поликлинового ремня

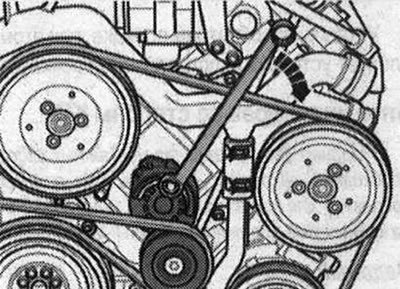

Снять переднюю шумоизоляцию. Опасность повреждения уже использованного поликлинового ремня при изменении направления вращения. Для обратной установки поликлинового ремня перед его снятием отметить направление вращения мелом или фломастером. Для ослабления поликлинового ремня отклонить натяжитель по часовой стрелке -стрелка-. Снять поликлиновой ремень и ослабить натяжитель.
Установка
Установка в обратном порядке, при этом следует уложить поликлиновой ремень в указанной последовательности на шкивы:

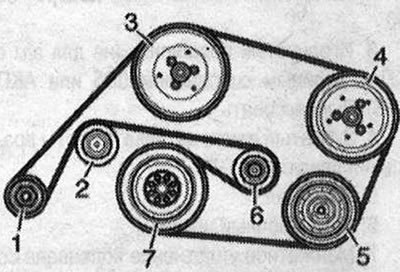

1. Генератор; 2. Промежуточный ролик; 3. Насос ОЖ; 4. Крыльчатый насос гидроусилителя рулевого механизма; 5. Компрессор кондиционера; 6. Натяжной элемент поликлинового ремня; 7. Демпфер крутильных колебаний со шкивом поликлинового ремня
Указание. При установке поликлинового ремня необходимо следить за правильностью его положения на шкивах.
Завести двигатель и проверить ход поликлинового ремня. Установить шумоизоляцию.
Снятие натяжного элемента поликлинового ремня

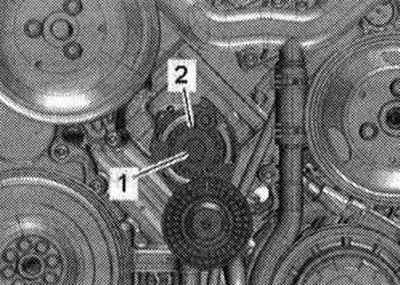

Снять поликлиновой ремень. Снять крышку -1- и выкрутить расположенные за ней болты. Снять натяжной элемент -2- поликлинового ремня с блока цилиндров.
Установка
Установка в обратном порядке, при этом следует установить поликлиновой ремень.
