Демонтаж
1. Снимите верхние передние крышки привода механизма газораспределения .
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Верхняя крышка привода ГРМ.
2. Выньте передний сальник коленчатого вала.
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Передний сальник коленчатого вала.

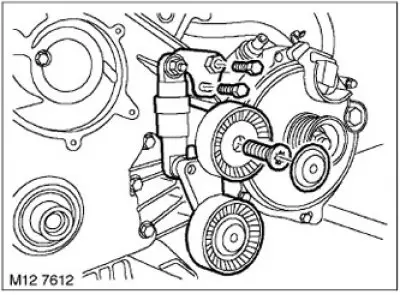

3. Отверните 2 болта крепления натяжителя ремня привода навесных агрегатов к нижней крышке механизма газораспределения.
4. Снимите грязезащитную крышку с ролика ремня и открутите болт Torx крепления ролика ремня.
5. Снимите натяжитель ремня привода навесных агрегатов.

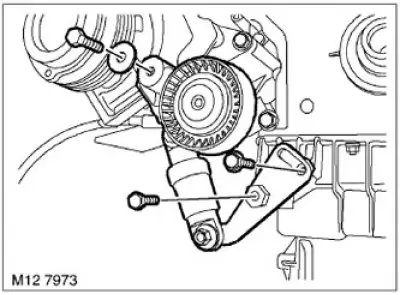

6. Отверните 2 болта крепления натяжителя ремня привода компрессора системы кондиционирования.
7. Отверните оставшийся болт крепления натяжителя ремня привода компрессора системы кондиционирования.

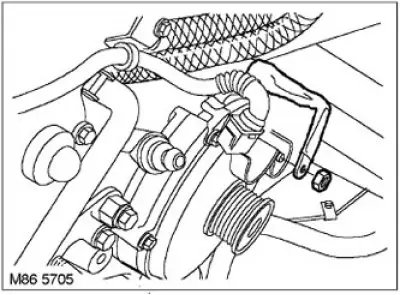

8. Отверните гайку и отсоедините кабель аккумуляторной батареи от генератора.
9. Отсоедините провод аккумулятора от нижней крышки привода ГРМ.

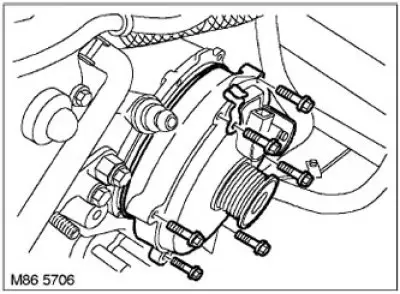

10. Отверните 6 болтов крепления генератора и зажим генераторного жгута.
11. Снимите генератор с нижней крышки привода ГРМ.
12. Утилизируйте уплотнительное кольцо генератора.

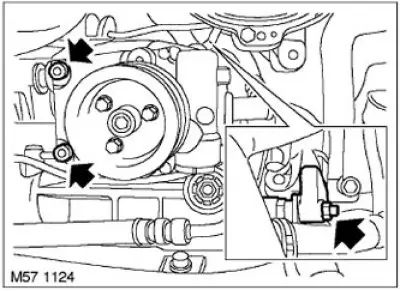

13. Отверните 2 болта и 1 гайку крепления насоса гидроусилителя и отведите насос в сторону.

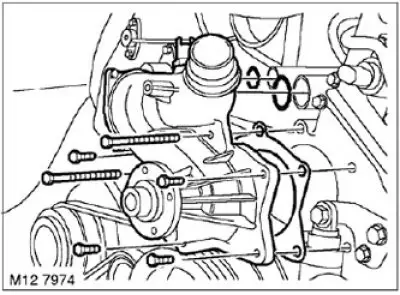

14. Отверните 6 болтов насоса системы охлаждения.
15. Придерживая шланги системы охлаждения, снимите насос системы охлаждения и утилизируйте кольцевые уплотнения насоса.
Разборка

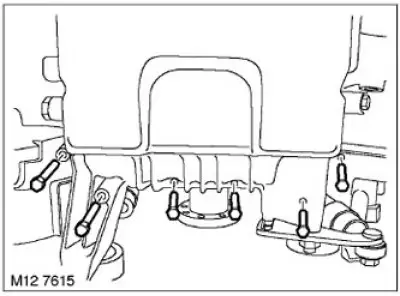

1. Отверните 6 болтов крепления нижней крышки привода ГРМ к верхней части масляного поддона.

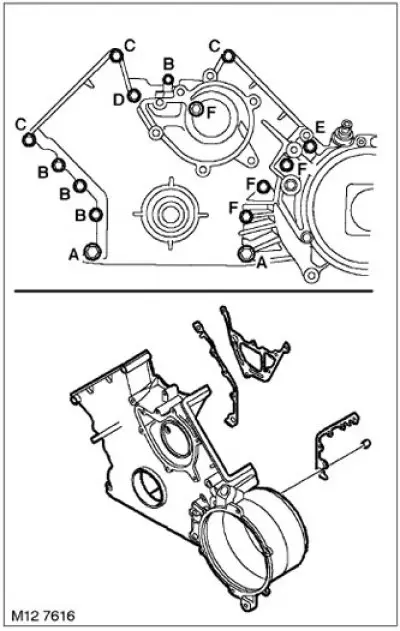

2. Отверните 15 болтов крепления нижней крышки привода ГРМ к блоку цилиндров.
Примечание: Пометьте положение всех болтов поскольку они имеют различные длины.
- А = М8 Х 75 мм
- В = М6 Х 40 мм
- С = М6 Х 85 мм
- D = М6 Х 80 мм
- E = М8 Х 90 мм
- F = М6 Х 60 мм
3. Снимите нижнюю переднюю крышку привода механизма газораспределения.
4. Утилизируйте 3 прокладки нижней крышки привода ГРМ.
Проверка
1. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.
Сборка

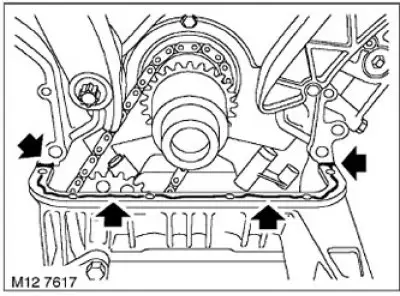

1. Нанесите герметик STC 50550 на места, указанные на рисунке.
Источник статьи доступен на портале AutoInstruction.ru
2. Установите 3 новые прокладки нижней крышки привода ГРМ.
3. Установите нижнюю переднюю крышку привода механизма газораспределения.
4. Вверните 15 болтов крепления нижней крышки привода ГРМ к блоку цилиндров и предварительно затяните их моментом 5 Н·м.
5. Затяните болты М6 крепления нижней крышки моментом 10 Н·м, а болты М8 - моментом 22 Н·м.
Внимание: После затяжки всех болтов проверьте момент их затяжки.
6. Вверните 6 болтов крепления нижней крышки привода ГРМ к верхней части масляного поддона и затяните их моментом 12 Н·м.
Сборка
1. Смажьте новые кольцевые уплотнения и установите их в канавки на корпусе насоса.
2. Протрите насос системы охлаждения и ответные привалочные поверхности.
3. Установите на насос системы охлаждения новую прокладку, установите насос на двигатель, вверните болты и затяните их моментом 10 Н·м.
4. Установите насос гидроусилителя на место и заверните винты крепления и гайку крепления. Затяните винты крепления насоса моментом 10 Н·м, а гайку крепления - моментом 25 Н·м.
5. Очистите сопрягаемые поверхности генератора и крышки шестерён механизма газораспределения.
6. Смажьте новое уплотнительное кольцо и установите его на генератор.
7. Установите генератор и затяните болты крепления.
8. Закрепите провод аккумулятора на нижней крышке привода ГРМ.
9. Подсоедините провод аккумуляторной батареи к генератору и затяните гайку с моментом 13 Н·м.
10. Установите на место натяжитель ремня привода компрессора системы кондиционирования, закрепите его болтом, пока не затягивая его.
11. Вверните 2 болта крепления натяжителя ремня привода компрессора системы кондиционирования к верхней части масляного поддона, но не затягивайте их пока.
12. Установите натяжитель ремня привода вспомогательных агрегатов, вверните болт крепления паразитного ролика и затяните его.
13. Поставьте на паразитный ролик натяжителя пылезащитный колпачок.
14. Вверните 2 болта крепления натяжителя ремня навесных агрегатов к нижней крышке привода ГРМ, но не затягивайте их пока.
15. Установите передний сальник коленчатого вала.
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Передний сальник коленчатого вала.
16. Установите верхние передние крышки привода механизма газораспределения.
Двигатель V8, ПЕРЕБОРКА ДВИГАТЕЛЯ, Верхняя крышка привода ГРМ.
