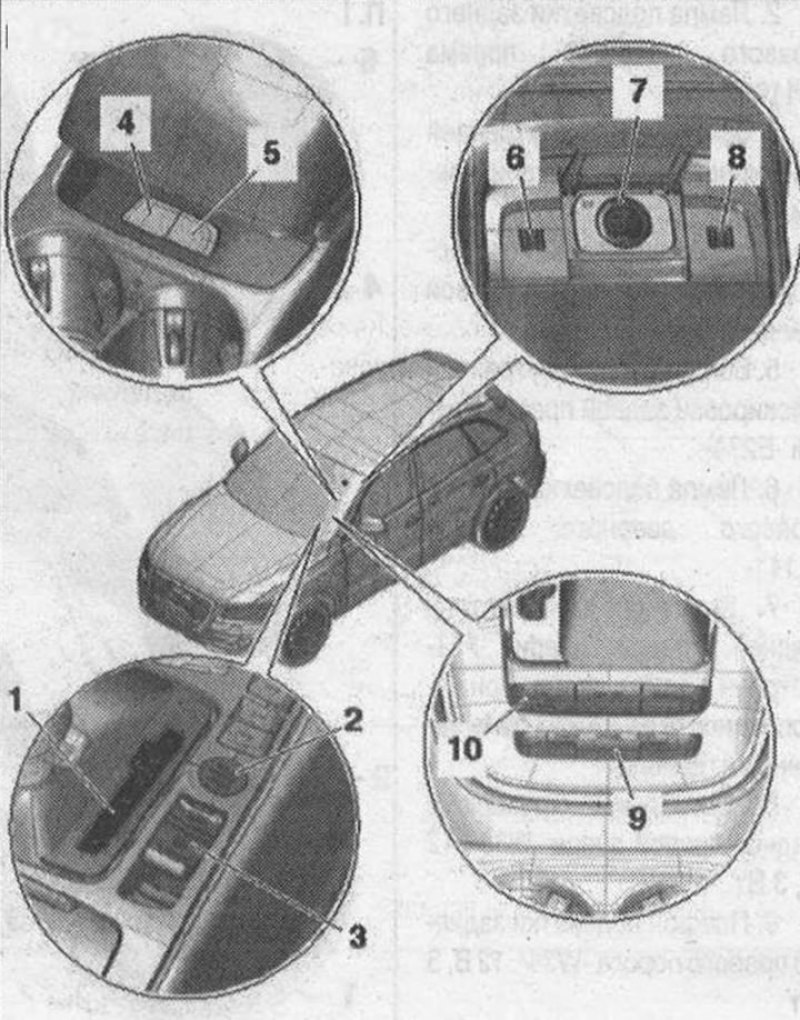

I 1. Индикатор положения селектора -Y26-с лампой подсветки шкалы селектора -L101 -; 2. Кнопка управления правом доступа и запуска двигателя -Е408-; 3. Клавиша электромеханического стояночного тормоза -Е538-, клавиша AUTO HOLD -Е540-; 4. Выключатель "охлаждение" подстаканника с элементом нагрева и охлаждения -Z105-, может заменяться только вместе с -поз. 5-; 5. Выключатель "нагрев" подстаканника с элементом нагрева и охлаждения -Z105-, может заменяться только вместе с -поз. 4-; 6. Выключатель регулировки заднего левого сиденья с подогревом -Е128-; 7. Розетка 212 В -U18- с лампой для подсветки розетки-L42-; 8. Выключатель регулировки заднего правого сиденья с подогревом -Е129-; 9. Блок выключателей для Charisma -Е592- (только при компл. MMi-Basis); 10. Клавиатура (только при компл. MMi-Basis) в зависимости от компл., с выключателем шторки заднего стекла -Е149-, клавишей для ASR и ESP -Е256-, клавишей для парковочного ассистента -Е266-
Снятие клавиши электромеханического стояночного тормоза -Е538-, клавиши AUTO HOLD -Е540-
Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Выключить зажигание.
А/м с оснащением MMi-Basis: снятие заглушки центральной консоли.
А/м с базовым оснащением MMi-Comfort: снятие б/у мультимедийной системы -Е380-.

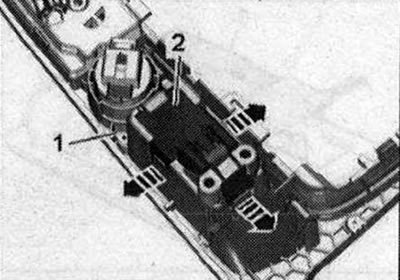

Разблокировать зажимы -стрелки- и выдавить клавишу электромеханического стояночного тормоза -Е538-/кла-вишу AUTO HOLD -Е540-ПОЗ. 2- из заглушки -1-/б/у мультимедийной системы -Е380-.
Монтаж
Установка в обратном порядке, при этом а/м с оснащением MMi-Basis: установка заглушки центральной консоли. А/м с базовым оснащением MMi-Comfort: установка б/у мультимедийной системы -Е380-.
Снятие кнопки управления правом доступа и запуска двигателя -Е408-
Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Выключить зажигание.
А/м с оснащением MMi-Basis: снятие заглушки центральной консоли.
А/м с базовым оснащением MMi-Comfort: снятие б/у мультимедийной системы -Е380-.
Снять фиксацию зажимов -стрелки- при помощи проволоки 2 мм -поз. 2-.

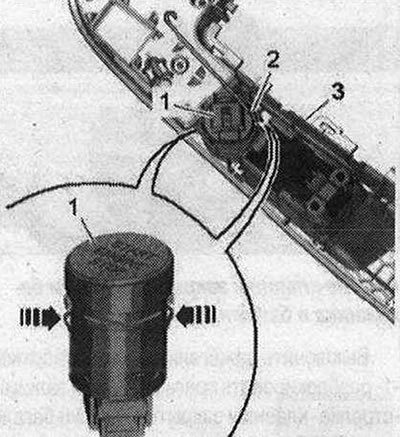

Выдавить клавишу системы управления доступом и правом запуска двигателя -Е408-ПОЗ. 1- из заглушки -3-/ б/у мультимедийной системы -Е380-.
Монтаж
Установка в обратном порядке, при этом А/м с оснащением MMi-Basis: установка заглушки центральной консоли. А/м с базовым оснащением MMi-Comfort: установка б/у мультимедийной системы -Е380-.
Снятие индикатора положения селектора -Y26- с лампой подсветки шкалы селектора -L101-

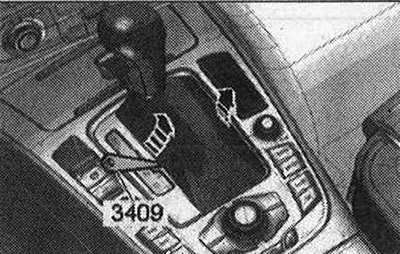

Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Перевести рычаг селектора в положение "S". Выключить зажигание. Осторожно поддеть в сторону манжету селектора передач клином -3409- или маленькой отверткой -стрелки-. Переместить манжету рычага селектора КПП вверх.

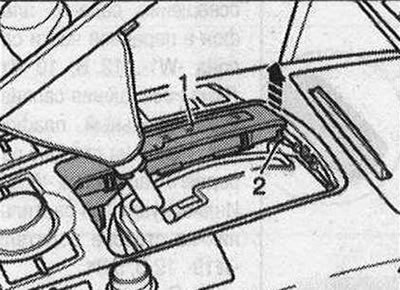

Разблокировать пружинный фиксатор -2- и извлечь индикатор положения рычага селектора КПП -Y26- -поз. 1- -стрелка-.
Разъединить эл. штекерное соединение.
Установка в обратном порядке.
Снятие клавиатуры в центральной консоли. А/м с комплектацией MMI-Basis

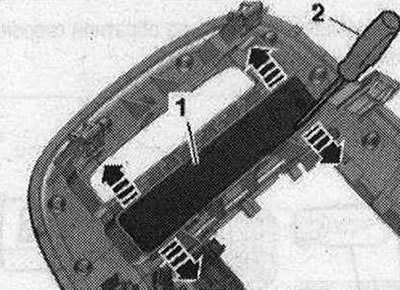

Потянуть клавишу стояночного тормоза для включения электромеханического стояночного тормоза. Выключить зажигание. Снять накладку центральной консоли. Осторожно разблокировать небольшой отверткой -2- фиксаторы -стрелки-. Выдавить клавиатуру -1- из гнезда клавиш.
Монтаж
Установка в обратном порядке: нажать на модуль переключателей стеклоподъемника, чтобы он зафиксировался в креплении. Установить накладку центральной консоли.
Снятие выключателя подстаканника с элементом нагрева и охлаждения -Z105-

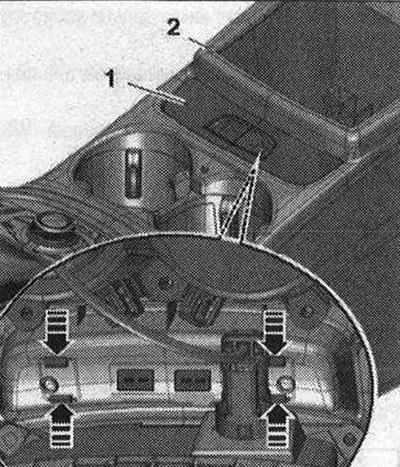

Выключить зажигание. Снятие подстаканника с элементом нагрева и охлаждения. Осторожно сжать фиксаторы -стрелки- и извлечь заглушку -1- с выключателем из центральной консоли -2-.
Монтаж
Установка в обратном порядке: установка подстаканника с элементом нагрева и охлаждения.
Выключатель регулировки заднего сиденья с подогревом -Е128-/-Е129-

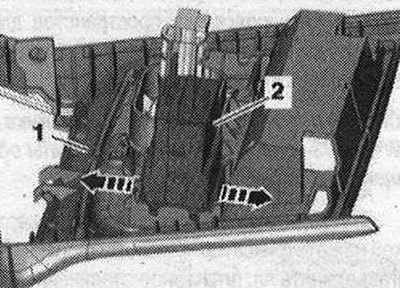

Выключить зажигание. Снять заднюю накладку центральной консоли. Разблокировать крепёжные зажимы -стрелки- и извлечь выключатель -2- регулировки заднего сиденья с подогревом из задней накладки центральной консоли.
Монтаж
Установка в обратном порядке: установить накладку центральной консоли сзади.
