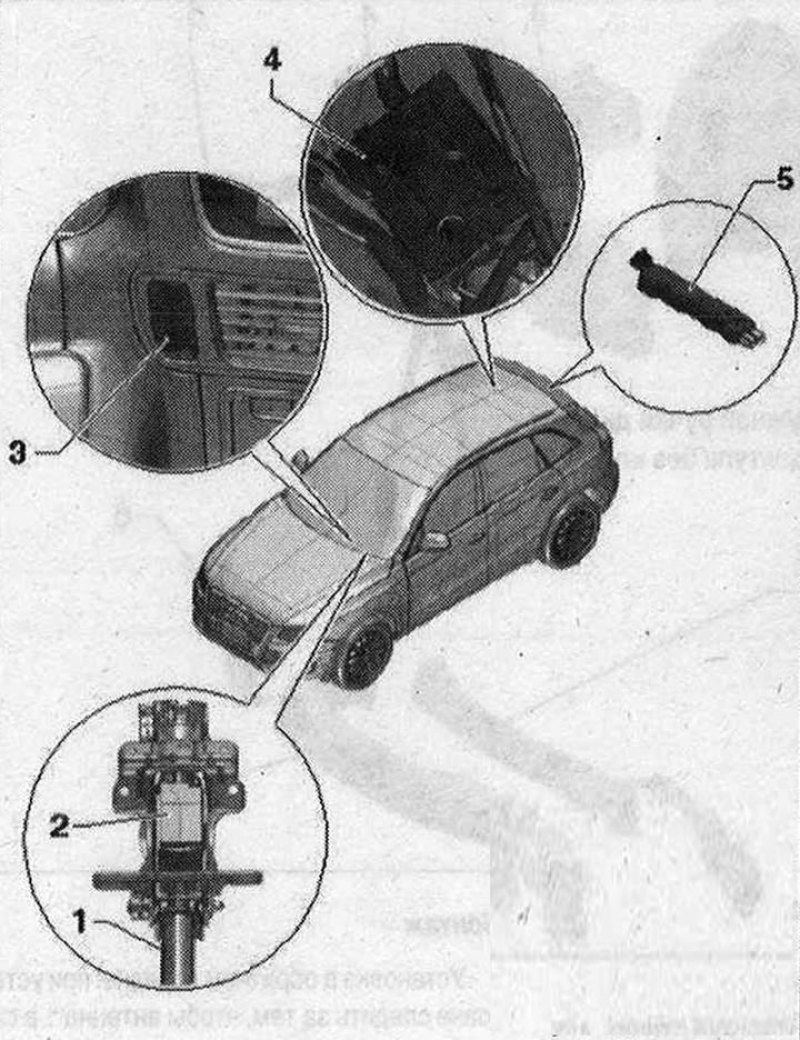

Система доступа и санкционирования запуска двигателя 1. Рулевая колонка; 2. Б/у ELV (электромеханической блокировки рулевого вала) -J764-; 3. Переключатель права доступа и запуска двигателя -Е415-. Место установки: в панели управления с водительской стороны; 4. Центральный блок управления систем комфорта -J393-. Место установки: под правой боковой обшивкой багажника; 5. Антенный усилитель -R24- с антенной центр, замка и противоугонной сигнализации -R47-. Закреплен на задней полке.

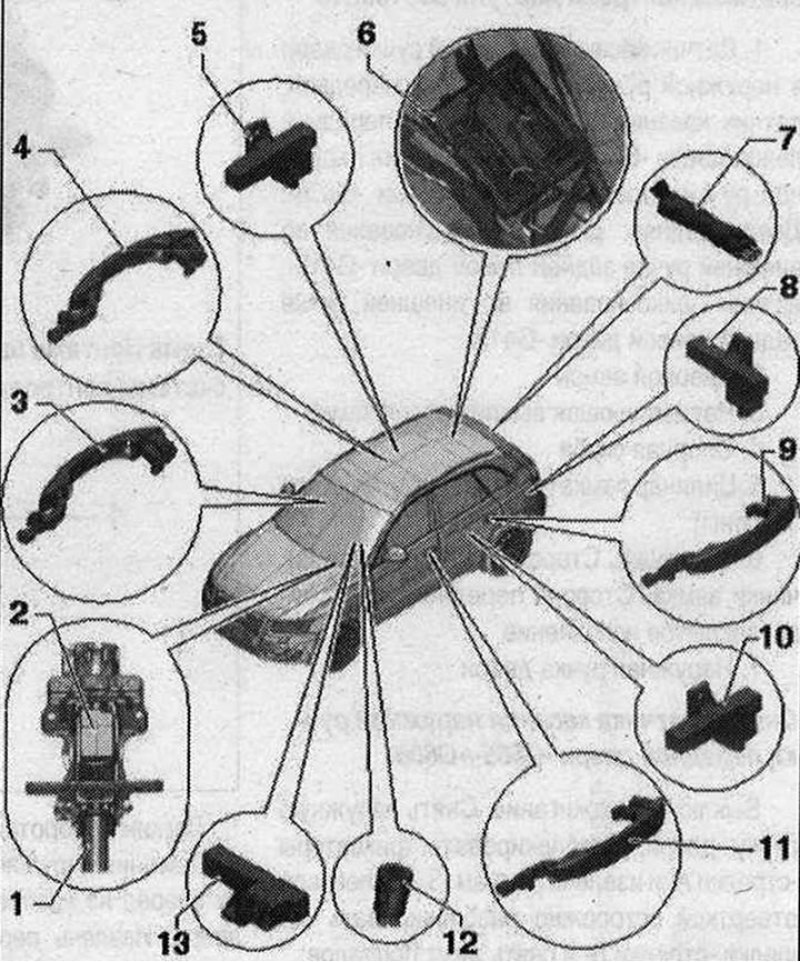

Детали и узлы системы контроля доступа без ключа 1. Рулевая колонка; 2. Б/у ELV (электромеханической блокировки рулевого вала) -J764-; 3. Наружная дверная ручка стороны переднего пассажира с датчиком касания наружной ручки передней правой двери -G606-; 4. Наружная ручка двери со стороны переднего пассажира сзади с датчиком касания наружной ручки задней правой двери -G418-; 5. Антенна системы управления доступом и правом запуска двигателя, правая.-R201-. Место установки: на задней правой двери 6. Центральный блок управления систем комфорта -J393-. Место установки: под правой боковой обшивкой багажника; 7. Антенный усилитель -R24- с антенной центр, замка и противоугонной сигнализации -R47-. Закреплен на задней полке; 8. Антенна системы права доступа и запуска двигателя в багажнике -R137-. Место установки: слева на щитке задней стенки багажника; 9. Наружная ручка двери со стороны водителя сзади с датчиком касания наружной ручки задней левой двери -G417-; 10. Антенна системы управления доступом и правом запуска двигателя, левая -R200-. Место установки: на задней левой двери; 11. Наружная ручка водительской двери с датчиком касания наружной ручки передней левой двери -G605-; 12. Кнопка управления правом доступа и запуска двигателя -Е408-. Место установки при компл. MMI-Basis: в накладке центральной консоли. Место установки при компл. MMI-Comfort: в монтажной рамке панели управления мультимедийной системы -Е380-; 13. Салонная антенна 1 системы права доступа и запуска двигателя -138-. Место установки: впереди под центральной консолью

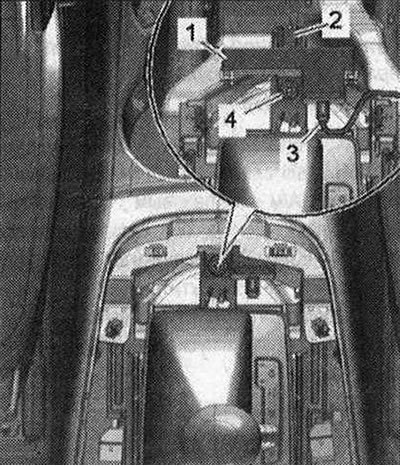

Момент затяжки: Антенна 1 в салоне для системы права доступа и запуска двигателя -R138-
1. Салонная антенна 1 системы права доступа и запуска двигателя -R138-; 2. Крепление; 3. Электрическое штекерное соединение; 4. Болт. 2 Н·м

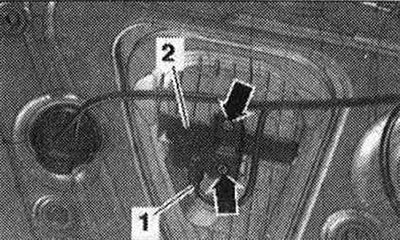

Момент затяжки антенны системы управления доступом и запуска двигателя -R200-/-R201-
Затянуть болты -стрелки- на антенне системы управления доступом и правом запуска двигателя с моментом 2 Н·м.

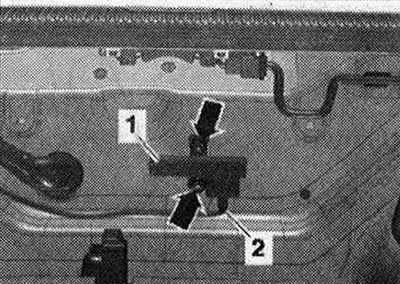

Момент затяжки: Антенна в багажнике для системы права доступа и запуска двигателя -R137-
Затянуть гайки -стрелки- на антенне в багажнике системы управления доступом и правом запуска двигателя -R137- с моментом 2 Н’М.
