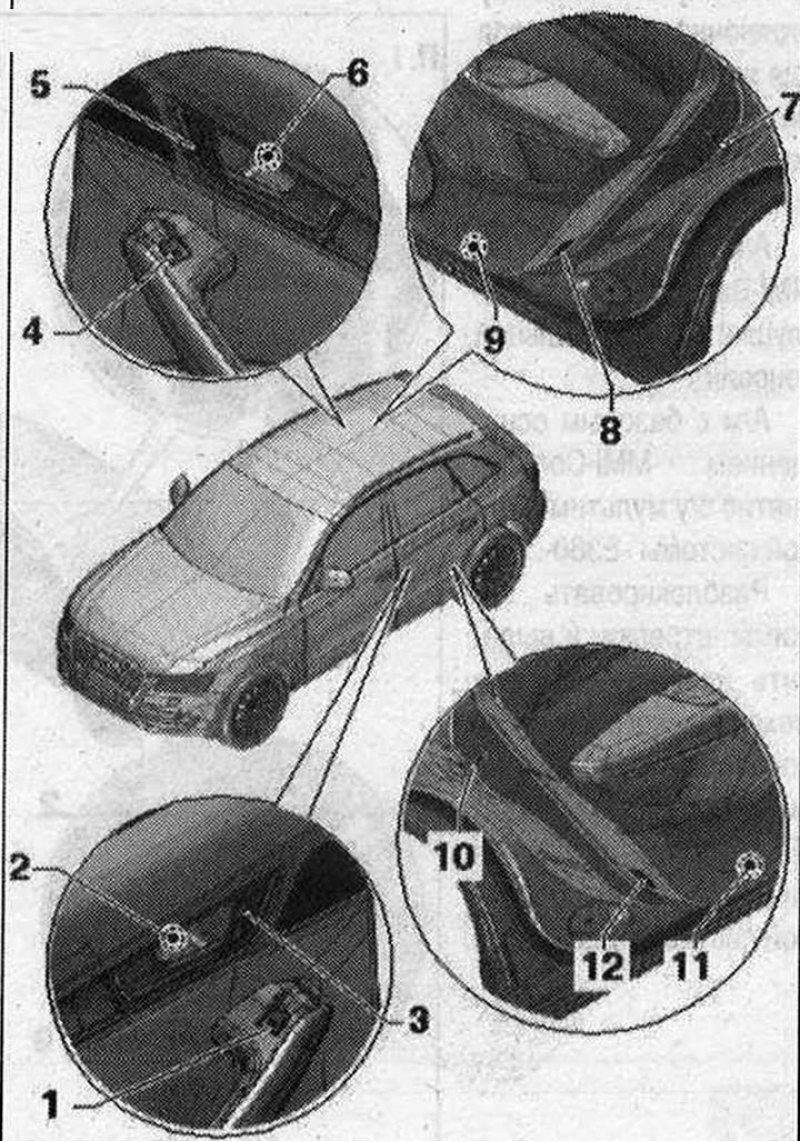

I 1. Выключатель заднего левого стеклоподъемника -Е52-; 2. Лампа подсветки заднего правого дверного проема -L110-; 3. Выключатель внутренней блокировки задней левой двери -Е273-; 4. Выключатель стеклоподъемника на задней правой двери-Е54-; 5. Выключатель внутренней блокировки задней правой двери -Е274-; 6. Лампа подсветки заднего правого дверного проема -L111-; 7. Концевой выключатель задней правой двери -F11-встроен в замок двери. При неисправности не может быть заменен отдельно; 8. Сигнальный фонарь в задней правой двери -W38-. 12 В, 3 Вт; 9. Плафон подсветки заднего правого порога -W34-. 12 В, 3 Вт; 10. Концевой выключатель задней левой двери -F10- встроен в замок двери. При неисправности не может быть заменен от-дельно дверного замка; 11. Плафон подсветки заднего левого порога -W33-. 12 В, 3 Вт; 12. Сигнальный фонарь в задней левой двери -W37-. 12 В, 3 Вт
Снятие выключателей стеклоподъемников -Е52-/-Е54-

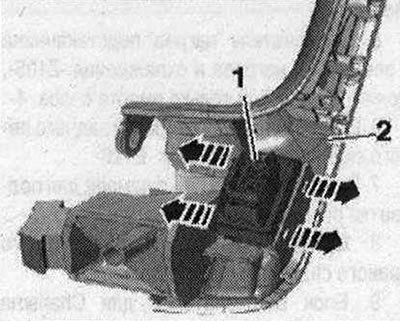

Выключить зажигание. Снять подлокотник. Осторожно разблокировать фиксаторы -стрелки- небольшой отверткой. Выдавить выключатель стеклоподъёмника -1 - из гнезда выключателя -2-.
Монтаж
Установка в обратном порядке: нажать на выключатель стеклоподъемника, чтобы он зафиксировался в креплении. Установить подлокотник.
Снятие выключателя блокировки задних дверей из салона -Е273-/-Е274- (клавиши центр, замка)

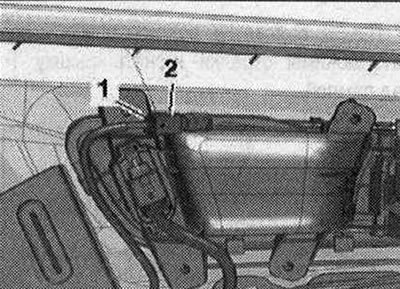

Выключить зажигание. Снять облицовку задней двери. Разъединить эл. штекерное соединение -1-. Разблокировать фиксаторы -стрелки- и извлечь переключатель внутренней блокировки дверей -2- из обшивки двери.
Монтаж
Установка в обратном порядке: вставить выключатель внутренней блокировки в крепление, проследить чтобы он зафиксировался. Установить облицовку задней двери.
Снятие лампы подсветки дверного проема-L11O-/-L111-

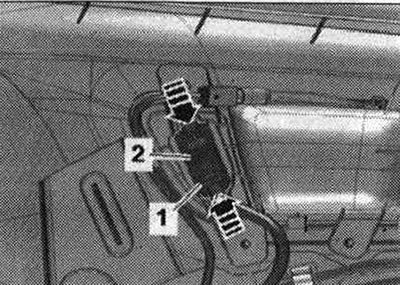

Выключить зажигание. Снять облицовку задней двери. Разъединить эл. штекерное соединение -1-. Повернуть патрон -2- лампы влево и извлечь через ручку отпирания двери.
Монтаж
Установка в обратном порядке: вставить в отверстие лампу подсветки дверного проема и защелкнуть. Установить облицовку задней двери.
Снятие концевых выключателей дверей -F10-/-F11-
Концевой выключатель двери расположен в дверном замке и при неисправности не может быть заменен отдельно.
Снятие плафона подсветки заднего порога -W33-/-W34- и сигнального фонаря в задней двери -W37-/-W38-

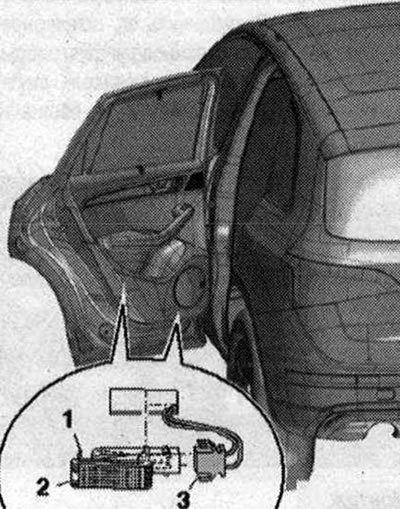

Выключить зажигание. Вдавить фиксирующий выступ -1- плоской отверткой и извлечь, поддев рычагом, плафон подсветки клавиши блокировки дверей или, соответственно, плафон подсветки порога -2-. Разъединить эл. штекерное соединение -3-.

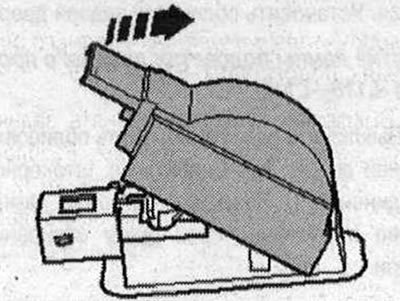

Сигнальный фонарь двери: осторожно поддеть крышку над лампой -стрелка-.

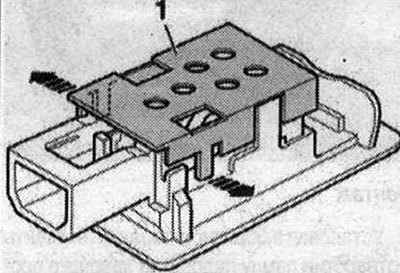

Лампа подсветки порога: разблокировать зажимы -стрелки- и снять крышку -1 -над лампой.

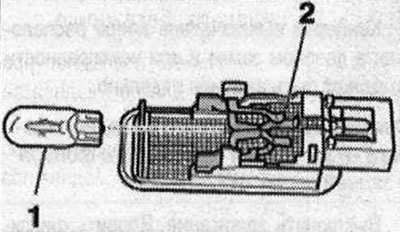

Извлечь лампу -1- на обратной стороне сигнального фонаря двери и/или плафона подсветки порога из патрона -2-.
