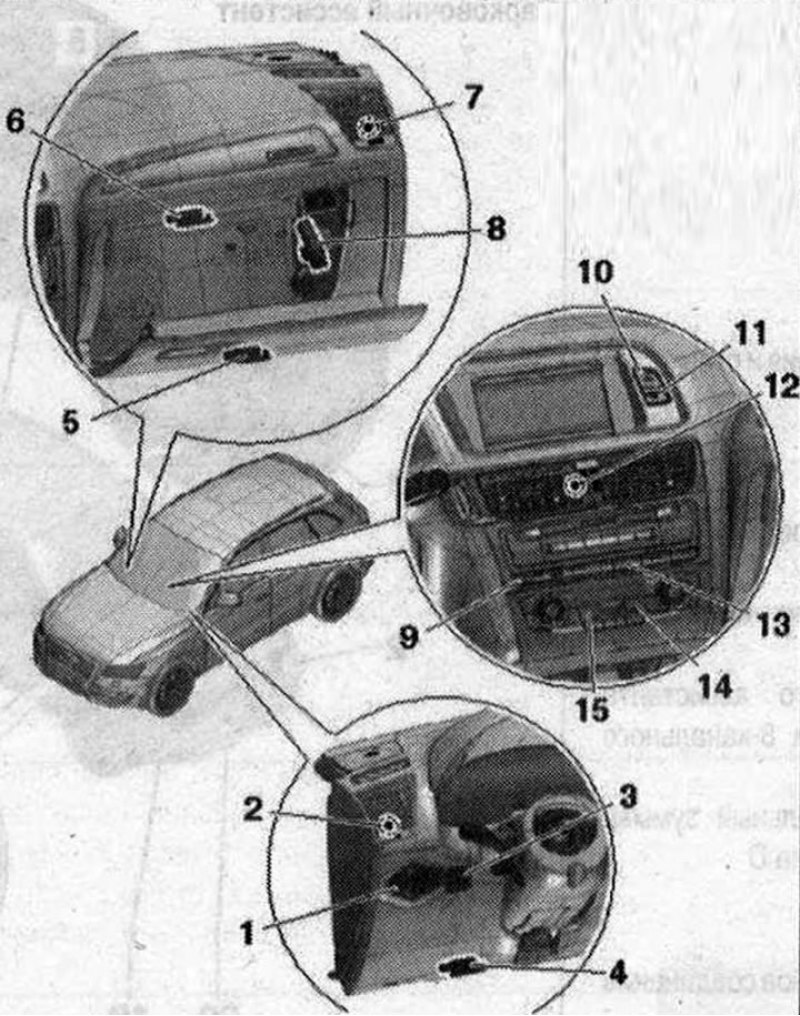

Лампы и выключатели на передней панели монтажа 1. Переключатель управления освещением -Е1 - с регулятором освещения выключателей и панели приборов -Е20-. С клавишей задних противотуманных фонарей -Е314-, клавишей противотуманных фар -Е315-; 2. Лампа подсветки левого дефлектора на передней панели -L67-; 3. Регулятор корректора фар-Е102-; 4. Лампа подсветки пространства для ног спереди слева -L151-; 5. Лампа подсветки пространства для ног спереди справа -L152-; 6. Подсветка перчаточного ящика -W6-. 12 В, 5 Вт; 7. Лампа подсветки правого дефлектора на передней панели -L69-; 8. Выключатель подсветки перчаточного ящика -Е26-; 9. Блок выключателей для Charisma -Е592- (только при компл. MMi-Comfort); 10. Клавиша включения аварийной световой сигнализации -Е229-; 11. Контрольная лампа отключения Airbag переднего пассажира -К145-; 12. Лампа подсветки центр, дефлектора на передней панели -L68-. Встроен в средний дефлектор передней панели. При неисправности не может быть заменен отдельно центр, дефлектора на передней панели; 13. Клавиатура (только при компл. MMi-Comfort). В зависимости от компл., с выключателем шторки заднего стекла -Е149-, клавишей для ASR и ESP -Е256-, клавишей для парковочного ассистента -Е266-; 14. Регулятор сиденья переднего пассажира с подогревом -Е95-. Встроен в блок управления Climatronic -J255- (обозначен также как "панель управления и индикации"). При неисправности не может быть заменен отдельно; 15. Регулятор водительского сиденья с подогревом -Е94-. Встроен в блок управления Climatronic -J255- (обозначен также как "панель управления и индикации"). При неисправности не может быть заменен отдельно
Снятие лампы подсветки левого и правого дефлектора на передней панели -L67-/-L69-

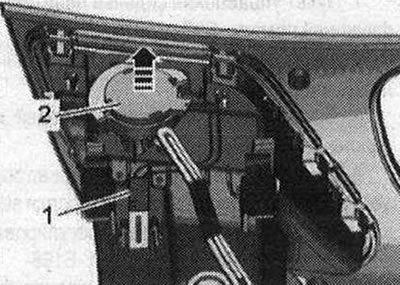

Выключить зажигание. Снять соответствующие дефлекторы передней панели. Разблокировать зажимы и отсоединить разъем -1- на дефлекторе передней панели. Осторожно приподнять вверх корпус -2- для светодиода маленькой отверткой -стрелка-.
Снять светодиодные индикаторы для дефлекторов передней панели.
Монтаж
Установка в обратном порядке: установить дефлекторы передней панели.
Снятие регулятора подсветки выключателей и панели приборов -Е20-
Регулятор подсветки выключателей и панели приборов -Е20- находится в общем корпусе с выключателем освещения -Е1 - и не может быть заменен отдельно при возникновении дефекта.
Снятие клавиши задних противотуманных фонарей -Е314-, клавиши противотуманных фар -Е315-
Клавиша задних противотуманных фонарей -Е314-, клавиша противотуманных фар -Е315- находятся в общем корпусе с выключателем освещения -Е1 - и не могут быть заменены отдельно при возникновении дефекта.
Снятие выключателя освещения -Е1-

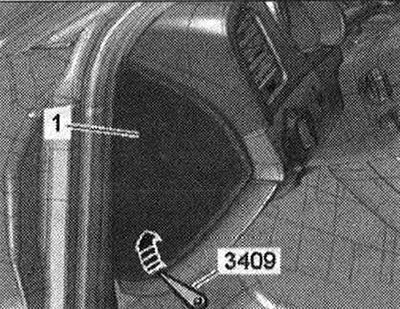

Выключить зажигание. Установить выключатель освещения в положение "0". Приподнять боковую накладку -1- передней панели клином -3409- -стрелка- и снять.

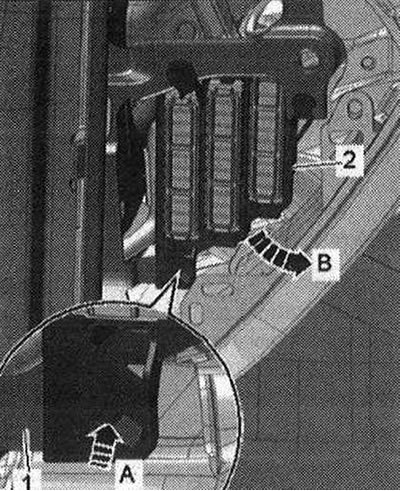

Разблокировать зажим -стрелка А- и извлечь блок предохр. С -SC-поз. 2- по направлению стрелки В- на центральной трубе -1-для передней панели и положить внизу.

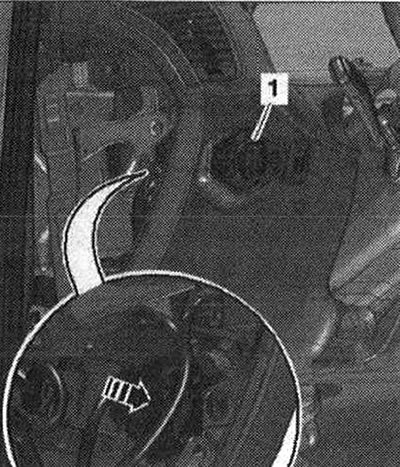

Просунуть руку через боковой проем в передней панели и выдавить выключатель освещения -Е1- -поз. 1- назад из накладки передней панели на стороне водителя -стрелка-. Разъединить эл. штекерное соединение.
Монтаж
Установка в обратном порядке: нажать на переключатель до защелкивания фиксатора в корпусе переключателя.
Снятие регулятора корректора фар -Е102-

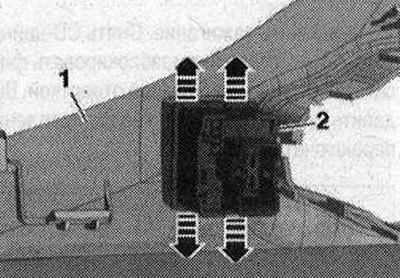

Выключить зажигание. Снять накладку передней панели со стороны водителя. Осторожно разблокировать фиксаторы -стрелки- небольшой отверткой. Выдавить регулятор корректора фар -Е102-поз. 2- из накладки бампера.
Монтаж
Установка в обратном порядке: установить накладку передней панели со стороны водителя.
Снятие клавиши аварийной световой сигнализации -Е229-

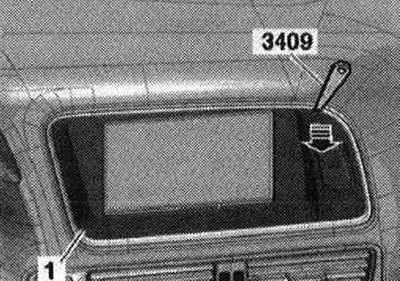

Выключить зажигание. Приподнять крышку -1- экрана MMI-интерфейса клином -3409- на углах -стрелка- и снять. Отсоединить разъём и снять крышку экрана MMI.

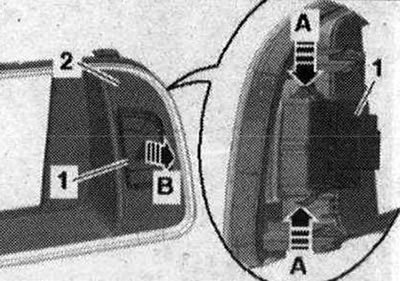

Разблокировать зажимы -стрелки А- и выдавить клавишу аварийной световой сигнализации -Е229-ПОЗ. 1- из крышки -2- экрана MMI -стрелка В-.
Монтаж
Установка в обратном порядке: вдавить крышку для экрана MMI-интерфейса до полной фиксации зажимов в крепежные точки.
Снятие контрольной лампы отключения Airbag переднего пассажира -К145-
Контрольная лампа отключения Airbag для переднего пассажира -К145- находится в общем корпусе с клавишей включения аварийной световой сигнализации -Е229- и не может быть заменена отдельно при возникновении дефекта.
Снять и установить клавиатуру в передней панели. А/м с комплектацией MMI-Comfort

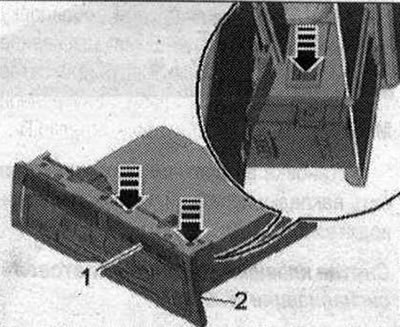

Выключить зажигание. Снять CD-чейнд-жер -R41 -. Осторожно разблокировать фиксаторы -стрелки- небольшой отверткой. Выдавить клавиатуру -1- из гнезда крепления переключателя-2-.
Монтаж
Установка в обратном порядке: ввести блок клавиш в корпус переключателей, пока не сработает фиксатор с ясным щелчком. Установить CD-чейнджер -R41-.
Снятие регулятора обогрева переднего сиденья -Е94-/-Е95-
Регуляторы подогрева передних сидений встроены в блок управления Climatronic -J255- (обозначен также как "панель управления и индикации"). Их нельзя заменять по отдельности.
Снятие подсветки перчаточного ящика -W6-

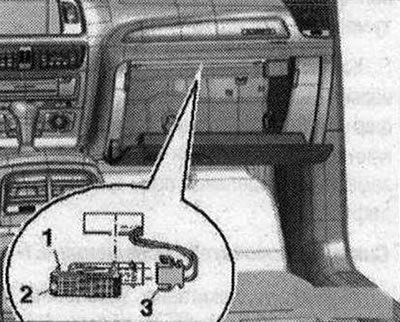

Выключить зажигание. Установить выключатель освещения в положение "О". Вдавить фиксирующий выступ -1- плоской отверткой и извлечь, поддев рычагом, плафон освещения перчаточного ящика -2-. Разъединить эл. штекерное соединение -3-.

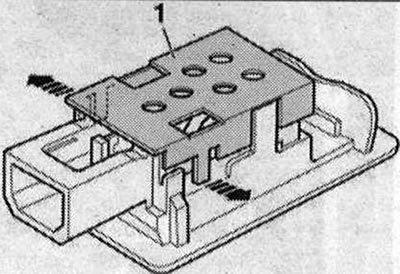

Для замены лампы ослабить крепежные скобы -стрелки- и снять крышку -1- над лампой.

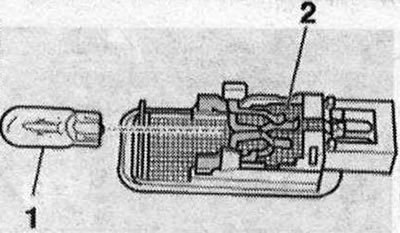

Извлечь лампу -1- на обратной стороне плафона подсветки перчаточного ящика из патрона -2-.
Монтаж
Установка в обратном порядке: подключить штекерный разъем. Вставить плафон освещения перчаточного ящика в отверстие и зафиксировать на противоположной стороне.
Снятие выключателя подсветки перчаточного ящика -Е26-

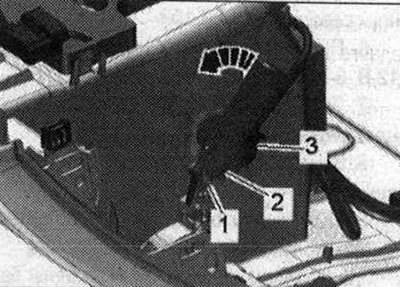

Выключить зажигание. Снять перчаточный ящик. Разъединить эл. штекерное соединение -3-. Извлечь шарнирный болт -1-. Разблокировать выключатель -2- поворотом против часовой стрелки -стрелка-, и снять его.
Монтаж
Установка в обратном порядке: установить перчаточный ящик.
Снятие лампы освещения пространства для ног спереди -L151-/-L152-

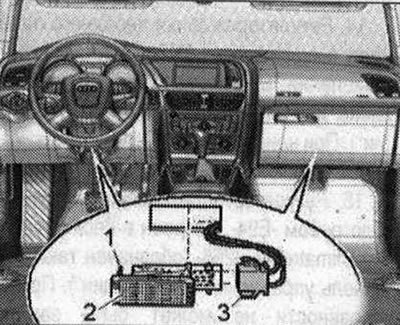

Выключить зажигание. Вдавить фиксирующий выступ -1- плоской отверткой и извлечь, поддев рычагом, фонарь подсветки пространства для ног -2-. Разъединить эл. штекерное соединение -3-.
Монтаж
Установка в обратном порядке: при неисправном светодиоде следует заменить подсветку пространства для ног в сборе. Вставить фонарь подсветки пространства для ног в отверстие и зафиксировать на противоположной стороне.
