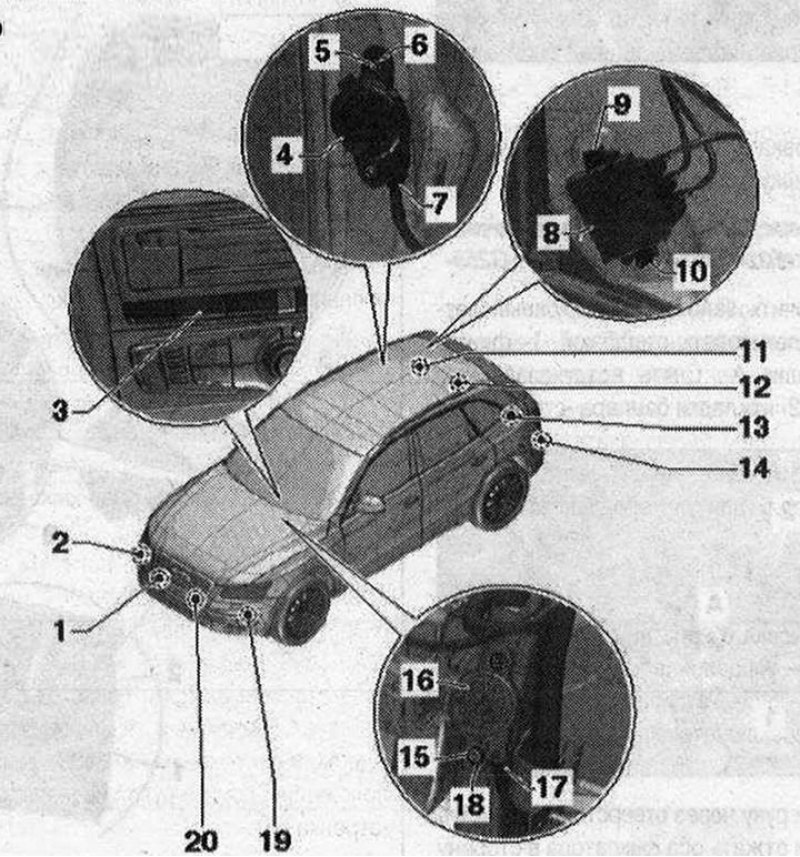

Парковочный ассистент 1. Передний правый средний датчик -G253- в решетке радиатора; 2. Передний правый датчик -G252- в передней накладке бампера; 3. Кнопка парковочного ассистента -Е266- (только при наличии 8-канального парковочного ассистента); 4. Задний предупредительный зуммер -Н15- на задней правой стойке D; 5/15. Болт; 6. Распорный зажим; 7. Электрическое штекерное соединение; 8. Б/у парковочного ассистента -J446- в багажнике сзади справа под боковой обивкой; 9/10. Гайка. 3 Н·м; 11. Задний правый датчик -G206- в облицовке заднего бампера; 12. Задний правый средний датчик -G205- в облицовке заднего бампера; 13. Задний левый средний датчик -G204-в облицовке заднего бампера; 14. Задний левый датчик -G203- в облицовке заднего бампера; 16. Передний предупредительный сигнал парковочного ассистента -Н22- (только при наличии 8-канального парковочного ассистента) на кронштейне передней панели управления за вещевым отсеком на стороне водителя; 17. Электрическое штекерное соединение; 18. Распорный зажим; 19. Передний левый датчик -G255- в передней накладке бампера; 20. Передний левый средний датчик -G254- в решетке радиатора
Снятие б/у парковочного ассистента -J446-

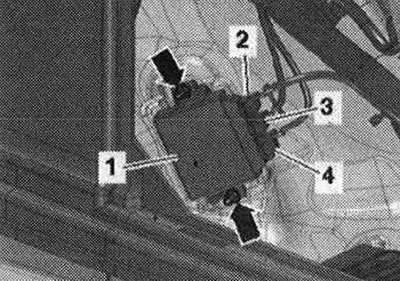

При замене б/у выбрать в режиме "Ведомый поиск неисправностей" или "Ведомые функции" функцию "Замена" соответствующего б/у. Выбрать функцию или путь: Марка а/м - Буквенное обозначение двигателя -10 Парковочный ассистент J446 - J446 - Замена б/у парковочного ассистента. Следовать дальнейшим указаниям на дисплее диагн. тестера. Выключить зажигание. Открыть крышку боковой обшивки багажника справа. Разъединить эл. штекерные соединения -2...4-. Выкрутить гайки -стрелки-. Снять блок управления парковочного ассистента -J446- -поз. 1-,
Монтаж
Установка в обратном порядке: следовать дальнейшим указаниям на дисплее тестера при новом блоке управления парковочного ассистента -J446-.
Снятие предупреждающего сигнала переднего парковочного ассистента -Н22-. 8-канальный парковочный ассистент

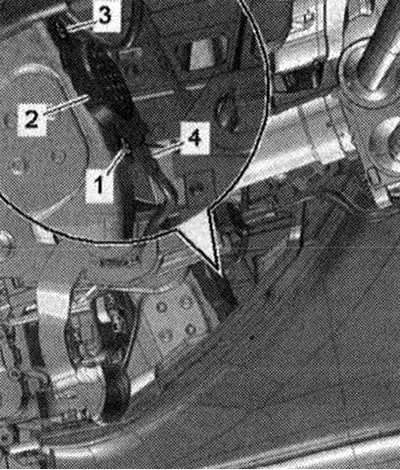

Выключить зажигание. Снять кожух передней панели со стороны водителя. Выкрутить болты -1- и -3-. Снять предупредительный зуммер переднего парковочного ассистента -Н22- -поз. 2- с распорными клипсами. Разъединить эл. штекерное соединение -4-.
Монтаж
Установка в обратном порядке: установить кожух передней панели со стороны водителя.
Снятие заднего предупреждающего зуммера парковочного ассистента -Н15-

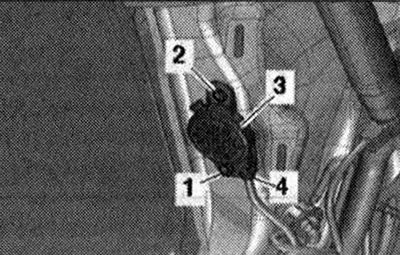

Выключить зажигание. Снять обшивку стоек D. Выкрутить болты -1- и -2-. Снять предупредительный зуммер переднего парковочного ассистента -Н22-поз. 3- с распорными клипсами. Разъединить эл. штекерное соединение -4-.
Монтаж
Установка в обратном порядке: установить обшивку стоек D.
Снятие передних датчиков парковочного ассистента G252-/-G253-/-G254-/-G255-

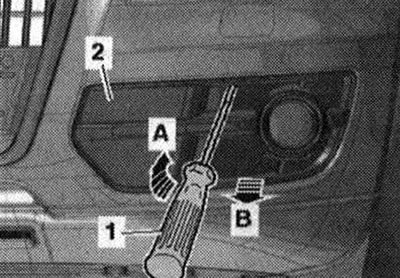

Выключить зажигание. Наружный датчик: разблокировать отвёрткой -1- фиксатор -стрелка А-. Снять воздухозаборную решётку -2- накладки бампера -стрелка В-.
Ввести руку через отверстие в накладке бампера и отжать оба фиксатора в сторону -стрелки-, одновременно продавить датчик -2- снаружи внутрь.

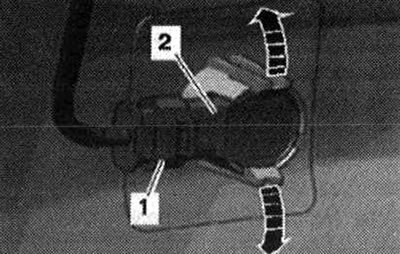

Отсоединить эл. штекерное соединение -1 - на датчике.

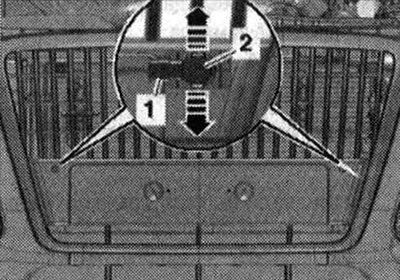

Внутренний датчик: снять облицовку переднего бампера. Отвести оба фиксатора в сторону -стрелки- и одновременно продавить датчик -2- снаружи внутрь. Отсоединить эл. штекерное соединение -1- на датчике.
Монтаж
Установка в обратном порядке. При этом внутренний датчик: установить переднего облицовку бампера.
Снятие задних датчиков парковочного ассистента -G203-/-G204-/-G205-/-G206-
Выключить зажигание.

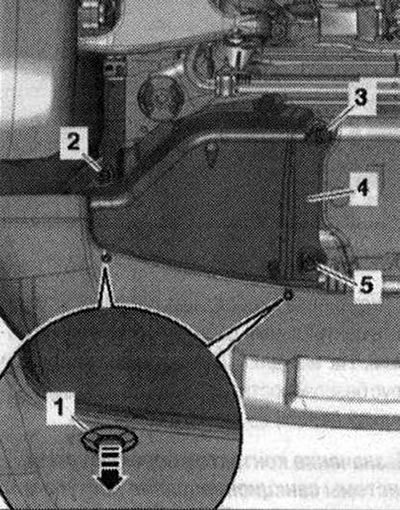

Правая сторона а/м. а/м с 4-цил. двигателем: Извлечь зажимной штифт -стрелка- и снять зажимную клипсу -1-. Вывернуть гайки -2, 3, 5-. Снять заднюю аэродинамическую накладку днища -4-.
Все: просунуть руку снизу за облицовку бампера. Отвести оба фиксатора в сторону -стрелки- и одновременно продавить датчик -2- снаружи внутрь. Отсоединить эл. штекерное соединение -1- на датчике.
Монтаж
Установка в обратном порядке. При этом правая сторона а/м - а/м с 4-цил. двигателем: установить заднюю аэродинамическую накладку днища.
